接点定格	DC5V～DC24V 定常電流 10mA以下突入電流 20mA以下（LED無しのスイッチは、DC1V～24Vまで可能）
絶縁抵抗	100MΩ以上DC250Vメガーにて
動作形態	A：NO（常時開）またはB：NC（常時閉）

キャブタイヤコード

・ロボットケーブル適合品です。
・UL、CSA、EN等の安全規格に該当しませんが、使用電圧・電流が小さいため、安全性に問題ありません。

導体材質		銅錫合金・密着巻
導体抵抗		1Ω/m （1芯当り）
外皮材質		スチロール非移行性（耐油、耐アルカリ性）
最小曲げ半径		7mm
外径	φ2.8	2芯
	φ4	2芯、3芯
	φ5	2芯、4芯
外皮色	黒	2芯、4芯の場合は常時閉（B：NC）用 3芯の場合は、CSF用
外皮色	灰	2芯の場合は常時開（A：NO）用（高精度MT-タッチスイッチシリーズは除く）

使用例

ボールプランジャスイッチのアプリケーション

インデックステーブル
切り欠きによる割出しと信号出力

半導体製造装置
ガラス基板搬送時の位置決め

XYテーブル
ステッピングモーターの原点出し

商品特長詳細

部品点数の節減で、機械の小形化が実現するコンタクトスイッチ。

型番リスト

表示件数

型番

接触力

(N)

LED

仕様詳細

RoHS?

最小発注数量

8	なし	割出し確認用	10	1個
1	なし	摺動当り用	10	1個
8	付	割出し確認用	10	1個
1	付	摺動当り用	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,191円 ( 3,510円 )	在庫品1日目当日出荷可能
3,358円 ( 3,694円 )	在庫品1日目当日出荷可能
3,563円 ( 3,919円 )	在庫品1日目当日出荷可能
3,563円 ( 3,919円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・1台2役、ボールプランジャに位置決めスイッチを内蔵。
・インデックス回転体、摺動体の切欠きによる割出し、位置決め機能と確認信号の出力ができる。
・部品点数・設計工数が節減でき、機械の小形化が図れる。
【用途】
・インデックステーブルの切り欠きによる割出しと信号出力に。
・半導体製造装置のガラス基板搬送時の位置決めに。
・XYテーブルのステッピングモーターの原点出しに。

ご注意

こちらの対象品を使用する前に、必ず使用前注意事項を確認してください。
初期不良の疑いがある場合、原因と対策のご確認をお願いいたします。>>よくある故障内容と原因・対策含め、その他ご使用上の注意はこちら

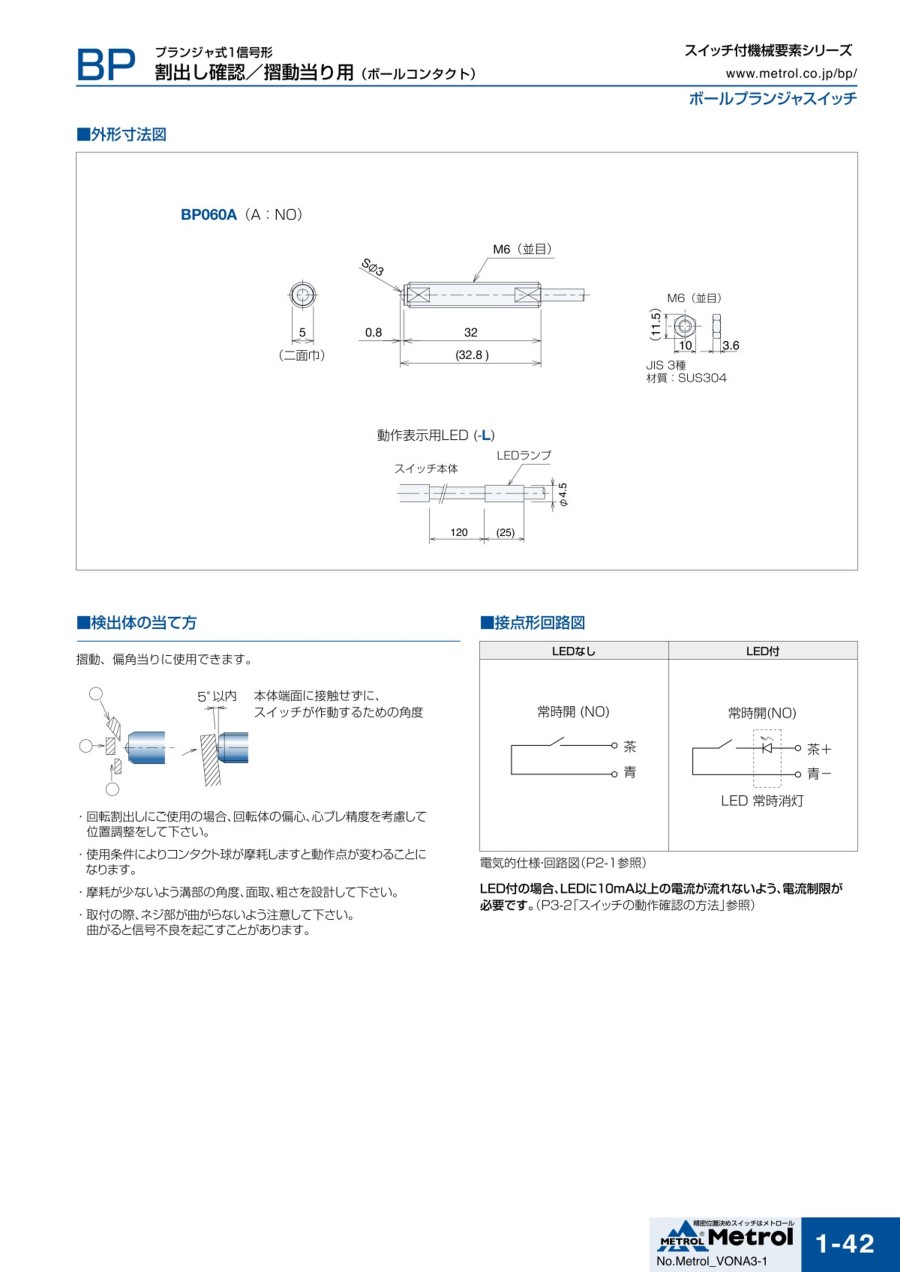

カタログ

カタログ (見開き版)

商品担当おすすめ

メトロール
超小型スイッチ付ボールプランジャ BP
スイッチ付ボールプランジャの超小型サイズ（φ4）です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールプランジャスイッチ BPのレビュー

4.6平均満足度：4.65件のレビュー

星5
60%
星4
40%
星3
0%
星2
0%
星1
0%

治具の着座スイッチ

満足度：5.02022/08/30

治具の着座スイッチに使用しています。十分な耐久性が有り、問題無く使用しています。

0人が参考にしています。

治具の位置検出

満足度：4.02022/02/21

どの方向からも当てられるので便利です。ケーブルの根本が断線しやすいので、可動部で使用する際はケーブル固定が必須です。

0人が参考にしています。

位置・状態検出

満足度：5.02021/11/16

作状のリミットスウィッチは侵入方向を気にしなければなりませんが、分けがあり近接センサーがつかえなかったので多方向からの侵...もっと読む

0人が参考にしています。

金型のスライドコア戻り確認

満足度：4.02020/03/10

小型カセット式金型のスライドコア戻り確認で使用。ボールプランジャーとリミットスイッチを別々に取り付けていたのですが、これ...もっと読む

0人が参考にしています。

製品の受軸にガタ殺しとして使用

満足度：5.02018/06/27

製品の受軸にガタ殺しとして使用しています。コンパクトなボディーにボールプランジャとスイッチ機能を併せ持った理想の商品だと...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

QRoHS指令に対応していますか？

標準製品については、全てRoHS指令に対応しております。

Q輸出に必要な各種規格には、対応していますか？

当社の製品は、貿易輸出管理例・CEマーク・機械指令・低電圧指令に非該当です。
