商品情報

外形図

直進当り用短形（コード：バラ線）

動作表示用LED（-L）

直進当り用長形（コード：キャブタイヤ）

偏角当り用ボールコンタクト（IP44）

STM61A

製品仕様

着座1信号形ミニ形

製品仕様

接点構造	接点形
動作形態	A：NO
動作点の繰返し精度	ON⇄OFFとも 0.01mm（レンジ）
動作点	ストロークのほぼ中央
ストローク	0.3mm／0.5mm 各種
応差	0
接点精度寿命	1000万回
耐静荷重／耐衝撃エネルギー	3000N／0.2J
温度ドリフト	0（アンプがないので、電子部品に伴う温度ドリフトがありません）
使用温度範囲	0℃〜80℃（氷結ないこと）　→150℃／200℃耐熱形はこちら
接点定格	DC5V〜DC24V　定常電流10mA以下（突入電流20mA以下）

短形シリーズ（バラ線コード）

形状	代表形式名	保護構造	外径
丸筒形	STM11A	IP44	φ8
丸筒形	STM61A	IP67	φ9
フランジ付丸筒形	STM13A	IP44	φ10
フランジ付丸筒形	STM63A	IP67	φ11
ネジ形	STM31A	IP44	M10
ネジ形	STM81A	IP67	M10
フランジ付ネジ形	STM33A	IP44	φ13
フランジ付ネジ形	STM83A	IP67	φ13
ボールコンタクト式	STMB11A	IP44	φ8
ボールコンタクト式	STM35A	IP44	M10

長形シリーズ（キャブタイヤコード）

形状	代表形式名	保護構造	外形
丸筒形	STM12A	IP44	φ8
丸筒形	STM62A	IP67	φ9
フランジ付丸筒形	STM14A	IP44	φ10
フランジ付丸筒形	STM64A	IP67	φ11
ネジ形	STM32A	IP44	M10
ネジ形	STM82A	IP67	M10
フランジ付ネジ形	STM34A	IP44	φ13
フランジ付ネジ形	STM84A	IP67	φ13
ボールコンタクト式	STMB12A	IP44	φ8
ボールコンタクト式	STM36A	IP44	M10

ストッパ機能が必要の無い場合は、「CS-タッチスイッチシリーズ〔短形〕」をご選択ださい（ストロークが長く信号設定が容易です）。

接点形スイッチ

接点定格	DC5V～DC24V 定常電流 10mA以下突入電流 20mA以下（LED無しのスイッチは、DC1V～24Vまで可能）
絶縁抵抗	100MΩ以上DC250Vメガーにて
動作形態	A：NO（常時開）またはB：NC（常時閉）

キャブタイヤコード

・ロボットケーブル適合品です。
・UL、CSA、EN等の安全規格に該当しませんが、使用電圧・電流が小さいため、安全性に問題ありません。

導体材質		銅錫合金・密着巻
導体抵抗		1Ω/m （1芯当り）
外皮材質		スチロール非移行性（耐油、耐アルカリ性）
最小曲げ半径		7mm
外径	φ2.8	2芯
	φ4	2芯、3芯
	φ5	2芯、4芯
外皮色	黒	2芯、4芯の場合は常時閉（B：NC）用 3芯の場合は、CSF用
外皮色	灰	2芯の場合は常時開（A：NO）用（高精度MT-タッチスイッチシリーズは除く）

バラ線

外径	φ0.6 単線
コードの断面積	AWG 30 （0.05mm²）
引張り強度	15N

使用例

ストッパミニスイッチのアプリケーション

シリンダーによるワークの着座確認

端面を焼入れしているので、ストッパとしても機能。

ワークと治具の着座確認

取付基準寸法が良いので、スイッチの交換作業が容易。

商品特長詳細

直径8×8mmでロボットの指先にも付けられるミニスイッチ。
限られた取付スペースに直接埋め込むことで、機械の小形化を実現。

型番リスト

表示件数

型番

種類

本体形状

環境

コンタクト部材質

ストローク

(mm)

円筒部外径

(mm)

ねじの呼び (M)

動作点

(mm)

接触力

(N)

先端径

保護構造

LED

コード

フランジ外径

(mm)

仕様詳細

RoHS?

最小発注数量

ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ	防滴形	[ステンレス] SUS420	0.5	8	-	0.25	0.8	-	IP44	なし	バラ線	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ	防滴形	[ステンレス] SUS420	0.5	8	-	0.25	0.8	-	IP44	付	バラ線	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ	防滴形	[ステンレス] SUS420	0.5	8	-	0.25	0.8	-	IP44	なし	キャブタイヤ	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ	防滴形	[ステンレス] SUS420	0.5	8	-	0.25	0.8	-	IP44	付	キャブタイヤ	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ / フランジ付	防滴形	[ステンレス] SUS420	0.5	8	-	0.25	0.8	-	IP44	なし	バラ線	10	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ / フランジ付	防滴形	[ステンレス] SUS420	0.5	8	-	0.25	0.8	-	IP44	付	バラ線	10	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ / フランジ付	防滴形	[ステンレス] SUS420	0.5	8	-	0.25	0.8	-	IP44	なし	キャブタイヤ	10	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ / フランジ付	防滴形	[ステンレス] SUS420	0.5	8	-	0.25	0.8	-	IP44	付	キャブタイヤ	10	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ	防滴形	[ステンレス] SUS420	0.5	-	M10×0.75	0.25	0.8	-	IP44	なし	バラ線	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ	防滴形	[ステンレス] SUS420	0.5	-	M10×0.75	0.25	0.8	-	IP44	付	バラ線	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ	防滴形	[ステンレス] SUS420	0.5	-	M10×0.75	0.25	0.8	-	IP44	なし	キャブタイヤ	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ	防滴形	[ステンレス] SUS420	0.5	-	M10×0.75	0.25	0.8	-	IP44	付	キャブタイヤ	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ / フランジ付	防滴形	[ステンレス] SUS420	0.5	-	M10×1.5	0.25	0.8	-	IP44	なし	バラ線	13	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ / フランジ付	防滴形	[ステンレス] SUS420	0.5	-	M10×1.5	0.25	0.8	-	IP44	付	バラ線	13	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ / フランジ付	防滴形	[ステンレス] SUS420	0.5	-	M10×1.5	0.25	0.8	-	IP44	なし	キャブタイヤ	13	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ / フランジ付	防滴形	[ステンレス] SUS420	0.5	-	M10×1.5	0.25	0.8	-	IP44	付	キャブタイヤ	13	直進当り用	10	1個
ボールコンタクト・ボールプランジャタイプ / 偏角許容タイプ / ストッパ付	ボルトタイプ	防滴形	[ステンレス] SUS440C	0.5	-	M10×0.75	0.25	0.8	[～φ4] Sφ3	IP44	なし	バラ線	-	偏角当り用	10	1個
ボールコンタクト・ボールプランジャタイプ / 偏角許容タイプ / ストッパ付	ボルトタイプ	防滴形	[ステンレス] SUS440C	0.5	-	M10×0.75	0.25	0.8	[～φ4] Sφ3	IP44	付	バラ線	-	偏角当り用	10	1個
ボールコンタクト・ボールプランジャタイプ / 偏角許容タイプ / ストッパ付	ボルトタイプ	防滴形	[ステンレス] SUS440C	0.5	-	M10×0.75	0.25	0.8	[～φ4] Sφ3	IP44	なし	キャブタイヤ	-	偏角当り用	10	1個
ボールコンタクト・ボールプランジャタイプ / 偏角許容タイプ / ストッパ付	ボルトタイプ	防滴形	[ステンレス] SUS440C	0.5	-	M10×0.75	0.25	0.8	[～φ4] Sφ3	IP44	付	キャブタイヤ	-	偏角当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ	防水形	-	0.3	9	-	0.15	1	[～φ2] φ2	IP67	なし	キャブタイヤ	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ	防水形	-	0.3	9	-	0.15	1	[～φ2] φ2	IP67	付	キャブタイヤ	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ / フランジ付	防水形	-	0.3	11.5	-	0.15	1	[～φ2] φ2	IP67	なし	バラ線	11	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	円筒タイプ / フランジ付	防水形	-	0.3	11.5	-	0.15	1	[～φ2] φ2	IP67	付	バラ線	11	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ	防水形	[ステンレス] SUS420	0.3	-	M10×0.75	0.15	1	[～φ2] φ2	IP67	付	バラ線	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ	防水形	[ステンレス] SUS420	0.3	-	M10×0.75	0.15	1	[～φ2] φ2	IP67	なし	キャブタイヤ	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ	防水形	[ステンレス] SUS420	0.3	-	M10×0.75	0.15	1	[～φ2] φ2	IP67	付	キャブタイヤ	-	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ / フランジ付	防水形	[ステンレス] SUS420	0.3	-	M10×1.5	0.15	1	[～φ2] φ2	IP67	なし	バラ線	13	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ / フランジ付	防水形	[ステンレス] SUS420	0.3	-	M10×1.5	0.15	1	[～φ2] φ2	IP67	付	バラ線	13	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ / フランジ付	防水形	[ステンレス] SUS420	0.3	-	M10×1.5	0.15	1	[～φ2] φ2	IP67	なし	キャブタイヤ	13	直進当り用	10	1個
ピンストローク形・スプリングプランジャタイプ / ストッパ付	ボルトタイプ / フランジ付	防水形	[ステンレス] SUS420	0.3	-	M10×1.5	0.15	1	[～φ2] φ2	IP67	付	キャブタイヤ	13	直進当り用	10	1個
ボールコンタクト・ボールプランジャタイプ / 偏角許容タイプ / ストッパ付	円筒タイプ	防滴形	-	0.5	8	-	0.25	0.8	[～φ4] Sφ3	IP44	なし	バラ線	-	偏角当り用	10	1個
ボールコンタクト・ボールプランジャタイプ / 偏角許容タイプ / ストッパ付	円筒タイプ	防滴形	-	0.5	8	-	0.25	0.8	[～φ4] Sφ3	IP44	付	バラ線	-	偏角当り用	10	1個
ボールコンタクト・ボールプランジャタイプ / 偏角許容タイプ / ストッパ付	円筒タイプ	防滴形	-	0.5	8	-	0.25	0.8	[～φ4] Sφ3	IP44	なし	キャブタイヤ	-	偏角当り用	10	1個
ボールコンタクト・ボールプランジャタイプ / 偏角許容タイプ / ストッパ付	円筒タイプ	防滴形	-	0.5	8	-	0.25	0.8	[～φ4] Sφ3	IP44	付	キャブタイヤ	-	偏角当り用	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,804円 ( 3,084円 )	在庫品1日目当日出荷可能
2,958円 ( 3,254円 )	在庫品1日目当日出荷可能
2,761円 ( 3,037円 )	在庫品1日目当日出荷可能
3,450円 ( 3,795円 )	在庫品1日目当日出荷可能
2,916円 ( 3,208円 )	在庫品1日目当日出荷可能
2,917円 ( 3,209円 )	在庫品1日目当日出荷可能
2,922円 ( 3,214円 )	在庫品1日目当日出荷可能
3,306円 ( 3,637円 )	在庫品1日目当日出荷可能
2,922円 ( 3,214円 )	在庫品1日目当日出荷可能
3,052円 ( 3,357円 )	在庫品1日目当日出荷可能
3,023円 ( 3,325円 )	在庫品1日目当日出荷可能
4,025円 ( 4,428円 )	在庫品1日目当日出荷可能
3,055円 ( 3,361円 )	在庫品1日目当日出荷可能
3,178円 ( 3,496円 )	在庫品1日目当日出荷可能
3,369円 ( 3,706円 )	在庫品1日目当日出荷可能
4,100円 ( 4,510円 )	在庫品1日目当日出荷可能
3,035円 ( 3,339円 )	在庫品1日目当日出荷可能
3,515円 ( 3,867円 )	在庫品1日目当日出荷可能
3,394円 ( 3,733円 )	在庫品1日目当日出荷可能
3,766円 ( 4,143円 )	在庫品1日目当日出荷可能
3,443円 ( 3,787円 )	15日目
3,833円 ( 4,216円 )	15日目
3,098円 ( 3,408円 )	15日目
3,718円 ( 4,090円 )	15日目
3,620円 ( 3,982円 )	在庫品1日目当日出荷可能
3,514円 ( 3,865円 )	在庫品1日目当日出荷可能
4,403円 ( 4,843円 )	在庫品1日目当日出荷可能
3,901円 ( 4,291円 )	在庫品1日目当日出荷可能
3,786円 ( 4,165円 )	在庫品1日目当日出荷可能
3,602円 ( 3,962円 )	在庫品1日目当日出荷可能
3,961円 ( 4,357円 )	在庫品1日目当日出荷可能
3,075円 ( 3,383円 )	在庫品1日目当日出荷可能
3,168円 ( 3,485円 )	15日目
2,937円 ( 3,231円 )	15日目
3,158円 ( 3,474円 )	15日目

詳細情報

基本情報

基本情報

【特長】

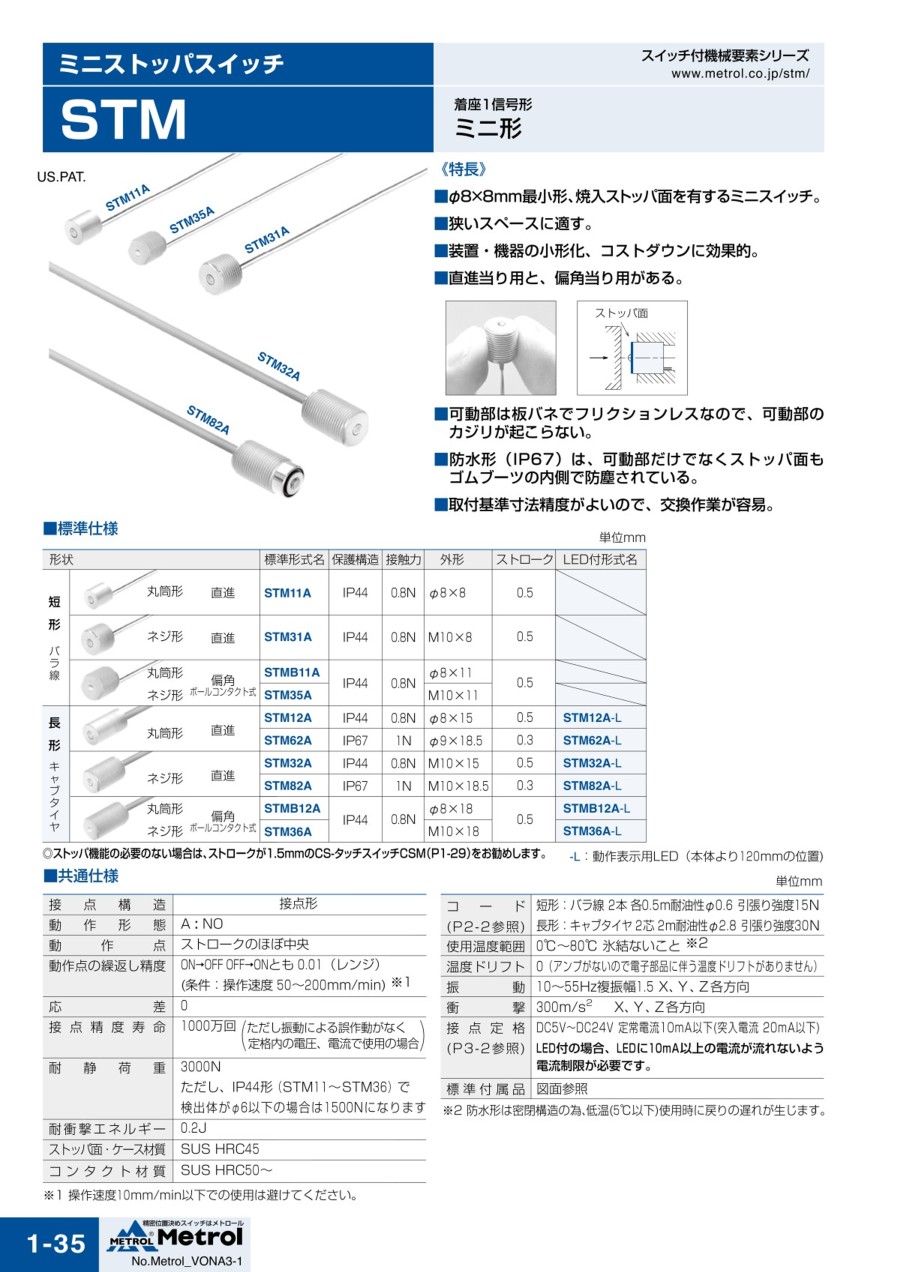

・Φ8×8mm最小形、焼入ストッパ面を有するミニスイッチ。
・狭いスペースに適す。
・装置・機器の小形化、コストダウンに効果的。
・直進当り用と、偏角当り用がある。
・防水形（IP67）は、可動部だけでなくストッパ面もゴムブーツの内側で防塵されている。
・可動部は板バネでフリクションレスなので、可動部のカジリが起こらない。
・限られた取付スペースに直接埋め込むことで、機械の小形化が実現可能に。
・取付基準寸法精度がよいので、交換作業が容易。
【用途】
・シリンダーによるワークの着座確認に最適。
・ワークと治具の着座確認に最適。
