クッション機能付スピードコントローラ
- 通常単価(税別)
- 3,897円～4,997円
- 税込単価
- 4,287円～5,497円
ショックアブソーバ不要、衝撃吸収機能を内蔵したクッション機能付きスピードコント...
詳細情報を確認する
商品情報

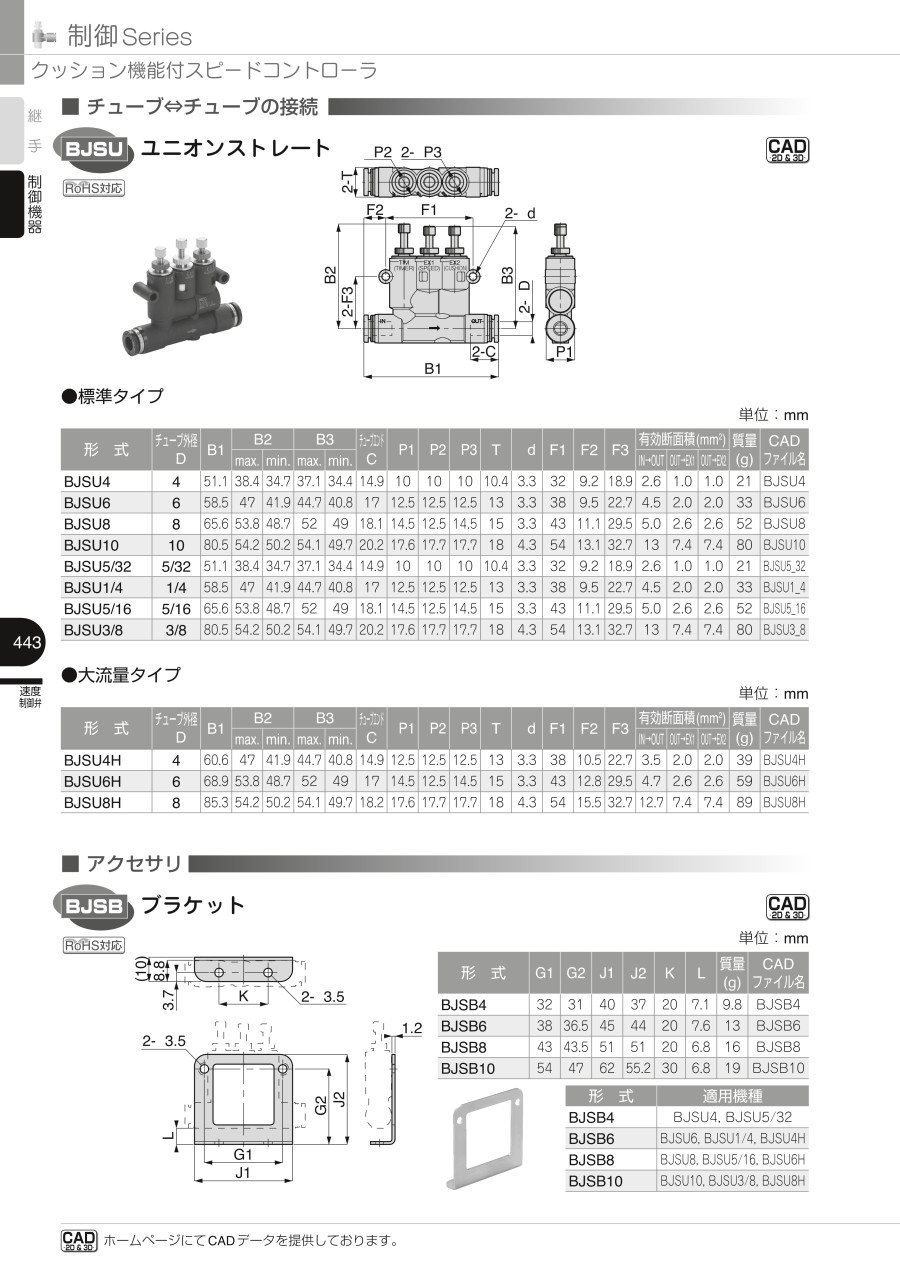

外形図
製品仕様
外観
製品仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | 0.2～1.0MPa |
| 使用温度範囲 | 0～60℃（凍結なきこと） |
構造
| ニードル | タイマニードル（TIM） | スピードニードル（EX1） | クッションニードル（EX2） |
|---|---|---|---|
| ロックナット色 | ピンク | シルバー | ブルー |
規格表
| 形式 | チューブ 外径 φD | B1 | B2 | B3 | チューブ エンド C | φP1 | φP2 | φP3 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| max. | min. | max. | min. | |||||||
| BJSU4 | 4 | 51.1 | 38.4 | 34.7 | 37.1 | 34.4 | 14.9 | 10 | 10 | 10 |
| BJSU6 | 6 | 58.5 | 47 | 41.9 | 44.7 | 40.8 | 17 | 12.5 | 12.5 | 12.5 |
| BJSU8 | 8 | 65.6 | 53.8 | 48.7 | 52 | 49 | 18.1 | 14.5 | 12.5 | 14.5 |
| BJSU10 | 10 | 80.5 | 54.2 | 50.2 | 54.1 | 49.7 | 20.2 | 17.6 | 17.7 | 17.7 |
| BJSU5/32 | 5/32 | 51.1 | 38.4 | 34.7 | 37.1 | 34.4 | 14.9 | 10 | 10 | 10 |
| BJSU1/4 | 1/4 | 58.5 | 47 | 41.9 | 44.7 | 40.8 | 17 | 12.5 | 12.5 | 12.5 |
| BJSU5/16 | 5/16 | 65.6 | 53.8 | 48.7 | 52 | 49 | 18.1 | 14.5 | 12.5 | 14.5 |
| BJSU3/8 | 3/8 | 80.5 | 54.2 | 50.2 | 54.1 | 49.7 | 20.2 | 17.6 | 17.7 | 17.7 |
| BJSU4H | 4 | 60.6 | 47 | 41.9 | 44.7 | 40.8 | 14.9 | 12.5 | 12.5 | 12.5 |
| BJSU6H | 6 | 68.9 | 53.8 | 48.7 | 52 | 49 | 17 | 14.5 | 12.5 | 14.5 |
| BJSU8H | 8 | 85.3 | 54.2 | 50.2 | 54.1 | 49.7 | 18.2 | 17.6 | 17.7 | 17.7 |
| 形式 | T | φd | F1 | F2 | F3 | 有効断面積 （mm2） | 質量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|
| IN→OUT | OUT→EX1 | OUT→EX2 | |||||||
| BJSU4 | 10.4 | 3.3 | 32 | 9.2 | 18.9 | 2.6 | 1.0 | 1.0 | 21 |
| BJSU6 | 13 | 3.3 | 38 | 9.5 | 22.7 | 4.5 | 2.0 | 2.0 | 33 |
| BJSU8 | 15 | 3.3 | 43 | 11.1 | 29.5 | 5.0 | 2.6 | 2.6 | 52 |
| BJSU10 | 18 | 4.3 | 54 | 13.1 | 32.7 | 13 | 7.4 | 7.4 | 80 |
| BJSU5/32 | 10.4 | 3.3 | 32 | 9.2 | 18.9 | 2.6 | 1.0 | 1.0 | 21 |
| BJSU1/4 | 13 | 3.3 | 38 | 9.5 | 22.7 | 4.5 | 2.0 | 2.0 | 33 |
| BJSU5/16 | 15 | 3.3 | 43 | 11.1 | 29.5 | 5.0 | 2.6 | 2.6 | 52 |
| BJSU3/8 | 18 | 4.3 | 54 | 13.1 | 32.7 | 13 | 7.4 | 7.4 | 80 |
| BJSU4H | 13 | 3.3 | 38 | 10.5 | 22.7 | 3.5 | 2.0 | 2.0 | 39 |
| BJSU6H | 15 | 3.3 | 43 | 12.8 | 29.5 | 4.7 | 2.6 | 2.6 | 59 |
| BJSU8H | 18 | 4.3 | 54 | 15.5 | 32.7 | 12.7 | 7.4 | 7.4 | 89 |
使用例
速度調整方法
1. 各ニードルの役割について
- （1）製品を取付けます。製品側面のOUT側にシリンダを取付けます。
- （2）速度調整の前にTIM（ロックナット色（※ 以後：LNCとする）：ピンク）、EX1（LNC：シルバー）を全開、EX2（LNC：ブルー）を全閉状態にしてください。
- （3）クッションの強さを決定します。シリンダを駆動させ、EX2（LNC：ブルー）を徐々に開き、シリンダがストロークエンドまで到達するように調整し、設定が変わらないようツマミを押さえながらロックナット（ブルー）を締めます。
- （4）クッションの開始位置を決定します。TIM（LNC：ピンク）を徐々に閉め、ストロークエンド付近でクッションが効くようにTIMを適宜調整してください。
この時、TIMを閉め過ぎたり、全開状態から一度に閉めたりすると、クッションが効かなくなりますのでご注意ください。 - （5）シリンダの速度を下げたい場合は、EX1（LNC：シルバー）を調整し、TIM（LNC：ピンク）でクッションの開始位置を再調整してください。
- （6）最後に微調整を行い、TIM（LNC：ピンク）とEX1（LNC：シルバー）の設定が変わらないようツマミを押さえながらロックナットを全て締めます。
接続部着脱方法
チューブの着脱方法
（1）.チューブの装着
クッション機能付スピードコントローラ( ワンタッチ継手付速度制御弁) は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。
（2）.チューブの取外し
チューブを取り外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取り外しの際は、必ずエアを止めてから行ってください。
商品特長詳細
3個のニードルでシリンダの速度・強弱・タイミングを調整役割別にロックナットを色分け、確実な操作が可能。
詳細情報
基本情報
ショックアブソーバ不要、衝撃吸収機能を内蔵したクッション機能付きスピードコントローラ。
【特長】
・従来通りのクッション性であれば、サイクルタイムを上げることが可能な スピードコントローラ・スロットルバルブ。
・クッションのストローク調整可能。
・ショックアブソーバの届かない位置（シリンダの中間停止）でクッションを効かせることが可能。
・ショックアブソーバ付きシリンダと同様の制御が可能。（特許第5578502号）
・排気流量の二段階調整を実現。二段目をクッション用とすることでショックアブソーバと同様の制御が可能。
・耐久性はショックアブソーバの3倍。メンテナンス回数及び費用の削減が可能。
【用途】
・自動ドア関連、半導体製造プロセス向け機器。
