型式	先端要フートバルブ（レバー式）
サイズ	40A～350A
材質	本体部・ストレーナー/FC200 弁座弁体部:SCS13・CAC406
弁体部構造	（TV）片開式
塗膜仕様	標準仕様/本体部・ストレーナーはナイロン11ライニング
接続	FF10Kフランジ（大阪継手バルブ製作所社標準）
オプショナルパッキン	ニトリルゴム（NBR）［大阪継手バルブ製作所社標準仕様］
テストレバー用ステンレスワイヤー	40A～150A 3mmφ 200A 4mmφ 250A～300A 5mmφ 350A 6mmφ

構造図

型番リスト

表示件数

型番

TV-445-80A

TV-445-125A

制御側管フランジの呼び	最小発注数量

3B(80A)	1個
5B(125A)	1個

通常単価(税別) (税込単価)	通常出荷日

60,927円 ( 67,020円 )	11日目
133,442円 ( 146,786円 )	11日目

詳細情報

基本情報

基本情報

【特長】
・フートバルブの心臓部である弁座弁体部のTV片開式は、メインバルブの開閉による流体の動きに瞬時に反応するシンプルな構造で、流体抵抗も少なくトラブルの心配がありません
・鋳鉄表面をナイロンやエポキシ樹脂でコーティングした鋳鉄ライニングフートバルブは、従来製品と比較しても、耐触性はもちろん、対薬品性能の高さや摩擦係数の低さにおいて優れており、水垢などの付きにくさによる衛生面での長所が数多く挙げられます
・本体構造は、お客様の多様な要望に対応できる独自の技術による三分割構造
・材質もSCS、砲金と取り揃え、互換性のあるパーツ類と各種パッキンを組み合わせることで、幅広い用途に対応できます
・鋳鉄ライニングフートバルブの外パッキンには、オリジナルのOリング仕様凹型溝埋込方式を採用、過大な負荷にも一定期間耐え得るよう想定したゆとりの安心設計です

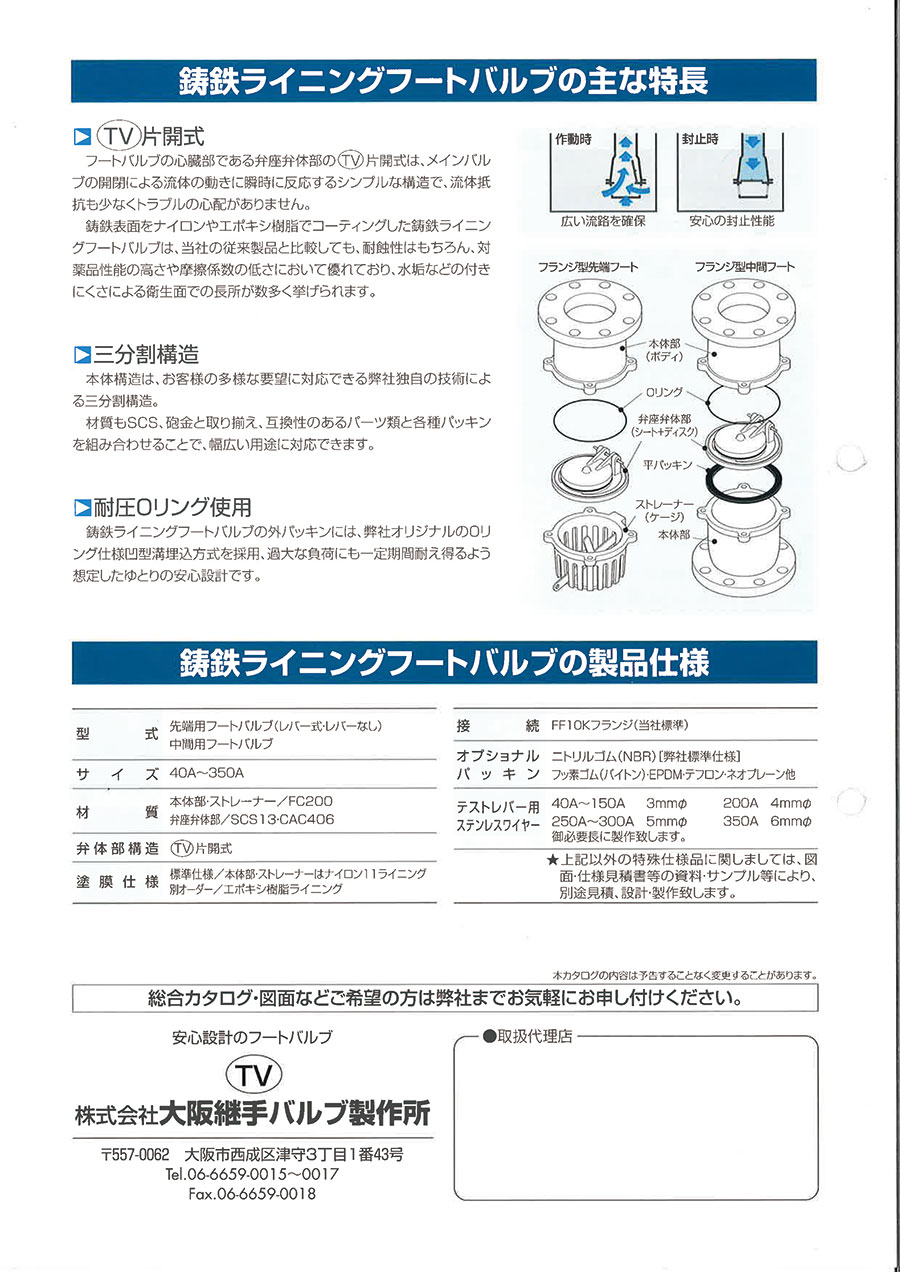

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

鋳鉄ライニングフランジ型片開式レバー付フートバルブ（弁座弁体部砲金）のレビュー

この商品のレビューはありません
