未確定：候補が7型番あります。
寸法E(mm)
~mm- 104
- 110
- 121
- 126
- 140
- 157
- 168
タイプ
~mm出荷日
- すべて
- 5日以内
- 11日以内
オール鋳鉄 ネジコミ型スプリング式フートバルブ
- 通常単価(税別)
- 4,215円～11,369円
- 税込単価
- 4,637円～12,506円
【特長】・スプリング式式・フートバルブの心臓部である弁座弁体部のスプリング式は...
詳細情報を確認する未確定：候補が7型番あります。
商品情報

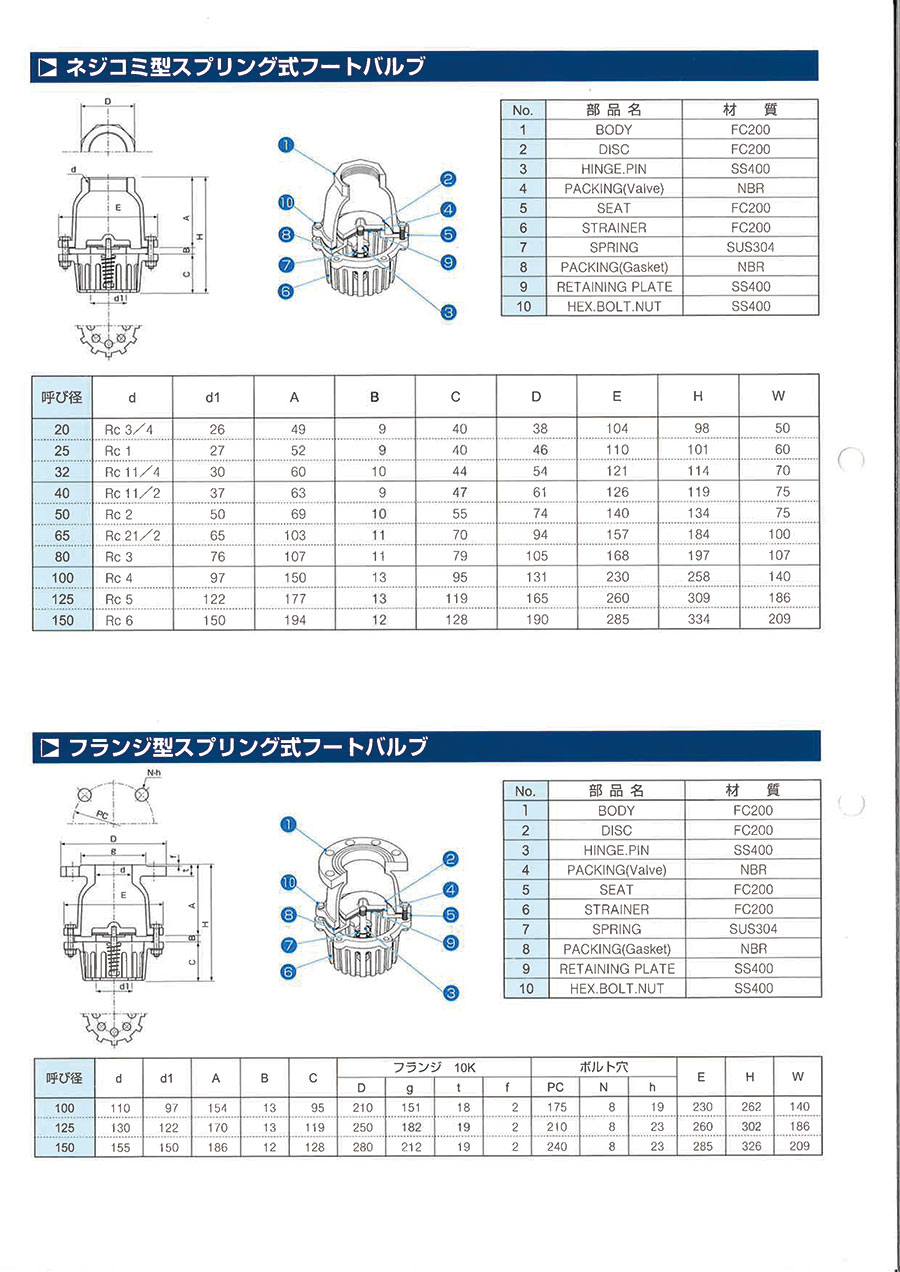

外形図
製品仕様
| No. | 部品名 | 材質 |
|---|---|---|
| 1 | BODY | FC200 |
| 2 | DISC | FC200 |
| 3 | HINGE. PIN | SS400 |
| 4 | PACKING（Valve） | NBR |
| 5 | SEAT | FC200 |
| 6 | STRAINER | FC200 |
| 7 | SPRING | SUS304 |
| 8 | PACKING（Gasket） | NBR |
| 9 | RETAINING PLATE | SS400 |
| 10 | HEX.BOLT.NUT | SS400 |
規格表
詳細情報
基本情報
【特長】
・スプリング式式
・フートバルブの心臓部である弁座弁体部のスプリング式は、メインバルブの開閉による流体の動きに瞬時に反応するシンプルな構造で、片開弁式のものと比較して動作が柔らかです
・三分割構造
・本体構造は、三分構造を採用。必要最小限のパーツで構成されていますので、保守・点検・分解・組立等のメンテナンスが容易です
カタログ
