WONST

クロスローラーテーブル（WRGU形）

Name: クロスローラーテーブル（WRGU形）
Brand: WONST
SKU: 221005210373
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 14,417円～233,055円

税込単価: 15,859円～256,361円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

WONST

クロスローラーテーブル（WRGT-B形）

通常価格(税別)： 12,189円 (税込価格：13,408円)

通常出荷日：5 日目～

【用途】・クロスローラーテーブル。（WRGU形）・精密加工されたテーブルとベー...

詳細情報を確認する

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報

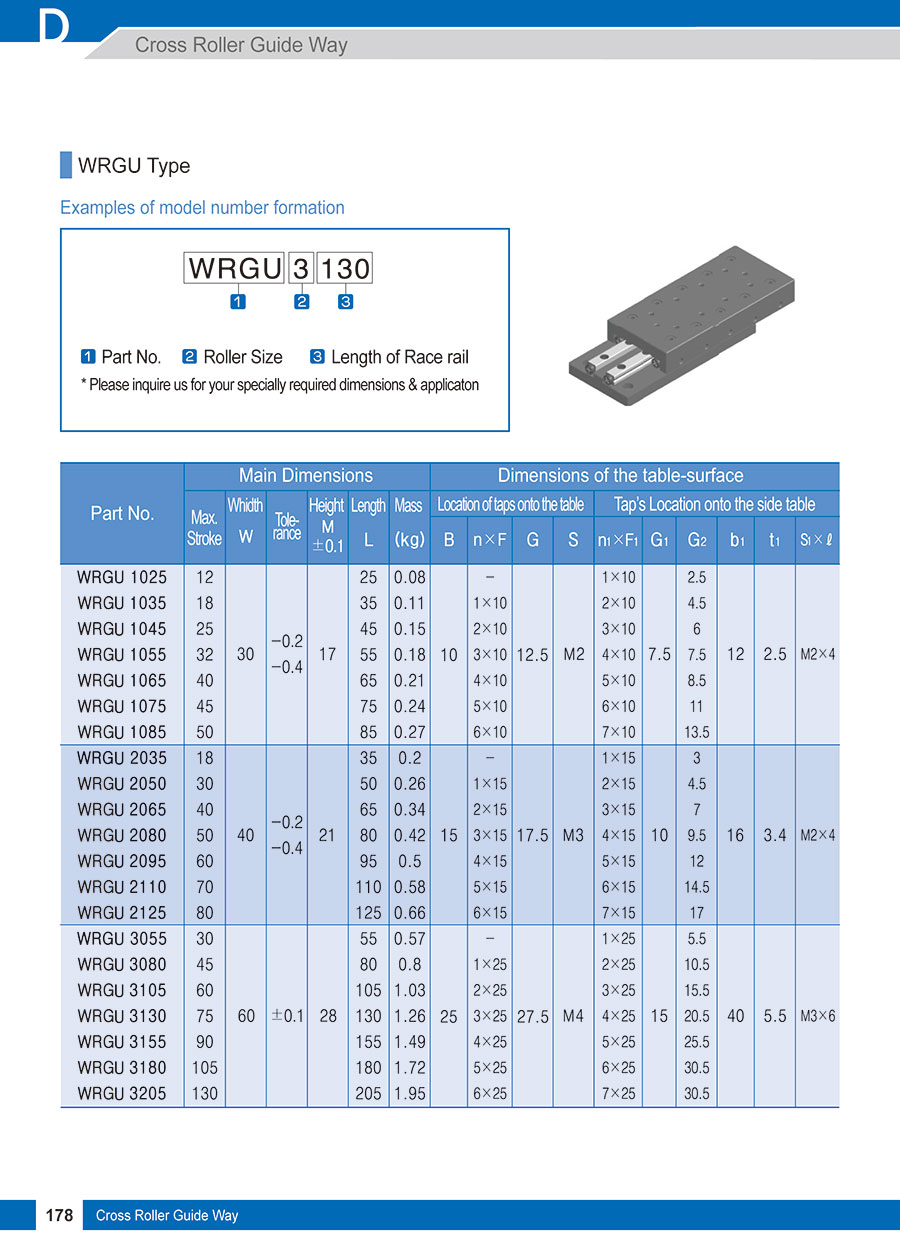

カタログ

商品情報

外形図

規格表

1N≒0.102kgf

型番リスト

表示件数

型番

最大ストローク

(mm)

幅W±0.1

(mm)

高さM±0.1

(mm)

長さL±0.1

(mm)

n x F

(mm)

n1 x F1

(mm)

基本定格荷重C(動)

(kN)

基本定格荷重Co(静)

(kN)

程度C

(μm)

程度D

(μm)

d x D x h

(mm)

幅許容公差

(mm)

s1 x ℓ

(mm)

最小発注数量

12	30	17	25	10	-	12.5	M2	1 x 10	4.1	7.5	11	5.5	18	3.5	0.46	0.61	2	4	2.55 x 4.1 2.5	-0.2 -0.4	2.5	12	2.5	M2 x 4	M2	M2	22	-	-	-	-	1個
18	30	17	35	10	1 x 10	12.5	M2	2 x 10	4.1	7.5	11	5.5	28	3.5	0.63	0.92	2	4	2.55 x 4.1 2.5	-0.2 -0.4	4.5	12	2.5	M2 x 4	M2	M2	22	-	-	-	-	1個
25	30	17	45	10	2 x 10	12.5	M2	3 x 10	4.1	7.5	11	5.5	38	3.5	0.95	1.53	2	4	2.55 x 4.1 2.5	-0.2 -0.4	6	12	2.5	M2 x 4	M2	M2	22	-	-	-	-	1個
32	30	17	55	10	3 x 10	12.5	M2	4 x 10	4.1	7.5	11	5.5	48	3.5	1.09	1.84	2	5	2.55 x 4.1 2.5	-0.2 -0.4	7.5	12	2.5	M2 x 4	M2	M2	22	28	-	-	-	1個
45	30	17	75	10	5 x 10	12.5	M2	6 x 10	4.1	7.5	11	5.5	68	3.5	1.50	2.75	2	5	2.55 x 4.1 2.5	-0.2 -0.4	11	12	2.5	M2 x 4	M2	M2	22	48	-	-	-	1個
50	30	17	85	10	6 x 10	12.5	M2	7 x 10	4.1	7.5	11	5.5	78	3.5	1.63	3.06	2	5	2.55 x 4.1 2.5	-0.2 -0.4	13.5	12	2.5	M2 x 4	M2	M2	22	58	-	-	-	1個
18	40	21	35	15	-	17.5	M3	1 x 15	6	10	14	6.4	25	5	0.46	1.08	2	4	3.5 x 6 x 3.5	-0.2 -0.4	3	16	3.4	M2 x 4	M3	M3	30	-	-	-	-	1個
30	40	21	50	15	1 x 15	17.5	M3	2 x 15	6	10	14	6.4	40	5	0.64	1.63	2	4	3.5 x 6 x 3.5	-0.2 -0.4	4.5	16	3.4	M2 x 4	M3	M3	30	-	-	-	-	1個
40	40	21	65	15	2 x 15	17.5	M3	3 x 15	6	10	14	6.4	55	5	0.81	2.17	2	5	3.5 x 6 x 3.5	-0.2 -0.4	7	16	3.4	M2 x 4	M3	M3	30	-	-	-	-	1個
50	40	21	80	15	3 x 15	17.5	M3	4 x 15	6	10	14	6.4	70	5	1.11	3.25	2	5	3.5 x 6 x 3.5	-0.2 -0.4	9.5	16	3.4	M2 x 4	M3	M3	30	40	-	-	-	1個
60	40	21	95	15	4 x 15	17.5	M3	5 x 15	6	10	14	6.4	85	5	1.25	3.79	2	5	3.5 x 6 x 3.5	-0.2 -0.4	12	16	3.4	M2 x 4	M3	M3	30	55	-	-	-	1個
70	40	21	110	15	5 x 15	17.5	M3	6 x 15	6	10	14	6.4	100	5	1.39	4.34	3	6	3.5 x 6 x 3.5	-0.2 -0.4	14.5	16	3.4	M2 x 4	M3	M3	30	70	-	-	-	1個
80	40	21	125	15	6 x 15	17.5	M3	7 x 15	6	10	14	6.4	115	5	1.52	4.88	3	6	3.5 x 6 x 3.5	-0.2 -0.4	17	16	3.4	M2 x 4	M3	M3	30	85	-	-	-	1個
30	60	28	55	25	-	27.5	M4	1 x 25	7.5	15	18.5	9	35	10	2.71	3.67	2	5	4.5 x 7.5 x 5	±0.1	5.5	40	5.5	M3 x 6	M4	M4	40	-	-	-	-	1個
45	60	28	80	25	1 x 25	27.5	M4	2 x 25	7.5	15	18.5	9	60	10	4.06	6.11	2	5	4.5 x 7.5 x 5	±0.1	10.5	40	5.5	M3 x 6	M4	M4	40	-	-	-	-	1個
60	60	28	105	25	2 x 25	27.5	M4	3 x 25	7.5	15	18.5	9	85	10	4.68	7.33	3	6	4.5 x 7.5 x 5	±0.1	15.5	40	5.5	M3 x 6	M4	M4	40	-	-	-	-	1個
75	60	28	130	25	3 x 25	27.5	M4	4 x 25	7.5	15	18.5	9	110	10	5.86	9.78	3	6	4.5 x 7.5 x 5	±0.1	20.5	40	5.5	M3 x 6	M4	M4	40	-	-	-	-	1個
90	60	28	155	25	4 x 25	27.5	M4	5 x 25	7.5	15	18.5	9	135	10	6.98	12.2	3	6	4.5 x 7.5 x 5	±0.1	25.5	40	5.5	M3 x 6	M4	M4	40	-	85	-	-	1個
105	60	28	180	25	5 x 25	27.5	M4	6 x 25	7.5	15	18.5	9	160	10	8.05	14.7	3	7	4.5 x 7.5 x 5	±0.1	30.5	40	5.5	M3 x 6	M4	M4	40	-	110	-	-	1個
130	60	28	205	25	6 x 25	27.5	M4	7 x 25	7.5	15	18.5	9	185	10	8.57	15.9	3	7	4.5 x 7.5 x 5	±0.1	30.5	40	5.5	M3 x 6	M4	M4	40	85	135	-	-	1個
50	80	35	85	40	-	42.5	M5	1 x 40	9.5	22.5	24	10.5	65	10	5.92	8.10	2	5	5.5 x 9.5 x 6	-	10.5	55	6.5	M3 x 6	M4	M4	60	-	-	-	-	1個
105	80	35	165	40	2 x 40	42.5	M5	3 x 40	9.5	22.5	24	10.5	120	22.5	11.5	18.9	3	7	5.5 x 9.5 x 6	-	23.0	55	6.5	M3 x 6	M4	M4	60	-	-	-	-	1個
130	80	35	205	40	3 x 40	42.5	M5	4 x 40	9.5	22.5	24	10.5	160	22.5	14.0	24.3	3	7	5.5 x 9.5 x 6	-	30.5	55	6.5	M3 x 6	M4	M4	60	80	-	-	-	1個
155	80	35	245	40	4 x 40	42.5	M5	5 x 40	9.5	22.5	24	10.5	200	22.5	16.4	29.7	3	7	5.5 x 9.5 x 6	-	38.5	55	6.5	M3 x 6	M4	M4	60	120	-	-	-	1個
185	80	35	485	40	5 x 40	42.5	M5	6 x 40	9.5	22.5	24	10.5	240	22.5	18.7	35.1	3	7	5.5 x 9.5 x 6	-	43.0	55	6.5	M3 x 6	M4	M4	60	160	-	-	-	1個
60	100	45	110	50	-	55	M6	1 x 50	11	30.0	31	13	9	10	16.4	22.7	3	6	7 x 11 x 7	-	16.0	60	8	M4 x 8	M5	M5	60	-	-	92	15	1個
95	100	45	160	50	1 x 50	55	M6	2 x 50	11	30.0	31	13	140	10	20.5	30.2	3	6	7 x 11 x 7	-	23.5	60	8	M4 x 8	M5	M5	60	-	-	92	15	1個
130	100	45	210	50	2 x 50	55	M6	3 x 50	11	30.0	31	13	190	10	28.2	45.4	3	7	7 x 11 x 7	-	31.0	60	8	M4 x 8	M5	M5	60	-	90	92	15	1個
165	100	45	260	50	3 x 50	55	M6	4 x 50	11	30.0	31	13	240	10	35.4	60.5	3	7	7 x 11 x 7	-	38.5	60	8	M4 x 8	M5	M5	60	-	140	92	15	1個
200	100	45	310	50	4 x 50	55	M6	5 x 50	11	30.0	31	13	290	10	38.8	68.0	4	8	7 x 11 x 7	-	46.0	60	8	M4 x 8	M5	M5	60	-	190	92	15	1個
235	100	45	360	50	5 x 50	55	M6	6 x 50	11	30.0	31	13	340	10	45.4	83.2	4	8	7 x 11 x 7	-	53.5	60	8	M4 x 8	M5	M5	60	140	240	92	15	1個
265	100	45	410	50	6 x 50	55	M6	7 x 50	11	30.0	31	13	390	10	51.7	98.3	4	8	7 x 11 x 7	-	63.5	60	8	M4 x 8	M5	M5	60	190	290	92	15	1個
130	145	60	210	85	-	105	M8	-	14	55.0	43	16	100	55	52.3	75.8	3	7	9 x 14 x 9	-	27.0	90	11	M4 x 8	M8	M6	90	-	-	135	20	1個
180	145	60	310	85	1 x 100	105	M8	1 x 100	14	55.0	43	16	200	55	81.1	133	3	7	9 x 14 x 9	-	52.0	90	11	M4 x 8	M8	M6	90	-	-	135	20	1個
350	145	60	410	85	2 x 100	105	M8	2 x 100	14	55.0	43	16	300	55	81.1	133	4	8	9 x 14 x 9	-	17	90	11	M4 x 8	M8	M6	90	-	100	135	20	1個

通常単価(税別) (税込単価)	通常出荷日

14,417円 ( 15,859円 )	19日目〜
16,783円 ( 18,461円 )	15日目〜
19,936円 ( 21,930円 )	15日目〜
24,955円 ( 27,451円 )	15日目〜
34,837円 ( 38,321円 )	15日目〜
37,203円 ( 40,923円 )	15日目〜
15,132円 ( 16,645円 )	5日目〜
18,300円 ( 20,130円 )	15日目〜
20,545円 ( 22,600円 )	15日目〜
22,947円 ( 25,242円 )	15日目〜
26,130円 ( 28,743円 )	5日目〜
31,968円 ( 35,165円 )	15日目〜
35,930円 ( 39,523円 )	15日目〜
16,813円 ( 18,494円 )	15日目〜
21,981円 ( 24,179円 )	15日目〜
26,368円 ( 29,005円 )	15日目〜
31,692円 ( 34,861円 )	15日目〜
35,768円 ( 39,345円 )	5日目〜
42,496円 ( 46,746円 )	15日目〜
47,821円 ( 52,603円 )	15日目〜
27,966円 ( 30,763円 )	5日目〜
38,214円 ( 42,035円 )	5日目〜
44,826円 ( 49,309円 )	5日目〜
51,353円 ( 56,488円 )	15日目〜
47,970円 ( 52,767円 )	15日目〜
49,531円 ( 54,484円 )	15日目〜
67,750円 ( 74,525円 )	15日目〜
85,968円 ( 94,565円 )	15日目〜
102,625円 ( 112,888円 )	15日目〜
120,770円 ( 132,847円 )	15日目〜
138,988円 ( 152,887円 )	15日目〜
157,207円 ( 172,928円 )	15日目〜
123,225円 ( 135,548円 )	15日目〜
177,358円 ( 195,094円 )	15日目〜
233,055円 ( 256,361円 )	15日目〜

詳細情報

基本情報

基本情報

【用途】
・クロスローラーテーブル。（WRGU形）
・精密加工されたテーブルとベースにクロスローラーガイドが組み込まれた高精度・高剛性の直線運動ユニット。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
