未確定：候補が3型番あります。
最大ストローク(mm)
~mm- 18
- 24
- 88
D(mm)
~mm- 2
- 3
ローラー数
~mm- 5
- 8
- 21
L(mm)
~mm- 30
- 45
- 150
A(mm)
~mm- 12
- 18
B(mm)
~mm- 6
- 8
C(mm)
~mm- 5.4
- 8.3
N(mm)
~mm- 7.5
- 12.5
E(mm)
~mm- 2.5
- 3.5
d(mm)
~mm- 2.55
- 3.30
G(mm)
~mm- 4.4
- 6
H(mm)
~mm- 2
- 3.1
T(mm)
~mm- 2
- 2.5
基本定格荷重C(動)(kN)
~mm- 0.46
- 0.81
- 6.98
基本定格荷重Co(静)(kN)
~mm- 1.08
- 2.17
- 12.2
質量(kg/m)
~mm- 0.23
- 0.45
CAD
- 2D
- 3D
出荷日
- すべて
- 9日以内
- 13日以内
クロスローラーガイド（WRG-AC形）
- 通常単価(税別)
- 10,944円～19,243円
- 税込単価
- 12,038円～21,167円
通常出荷日：9日目～99日目
【特長】・ローラーケージがレールの90゜V溝を転動するコンパクトな高剛性直線ガイド。・2列のローラーガ...
詳細を確認- こちらの商品は10セット単位でのご注文にて承ります。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

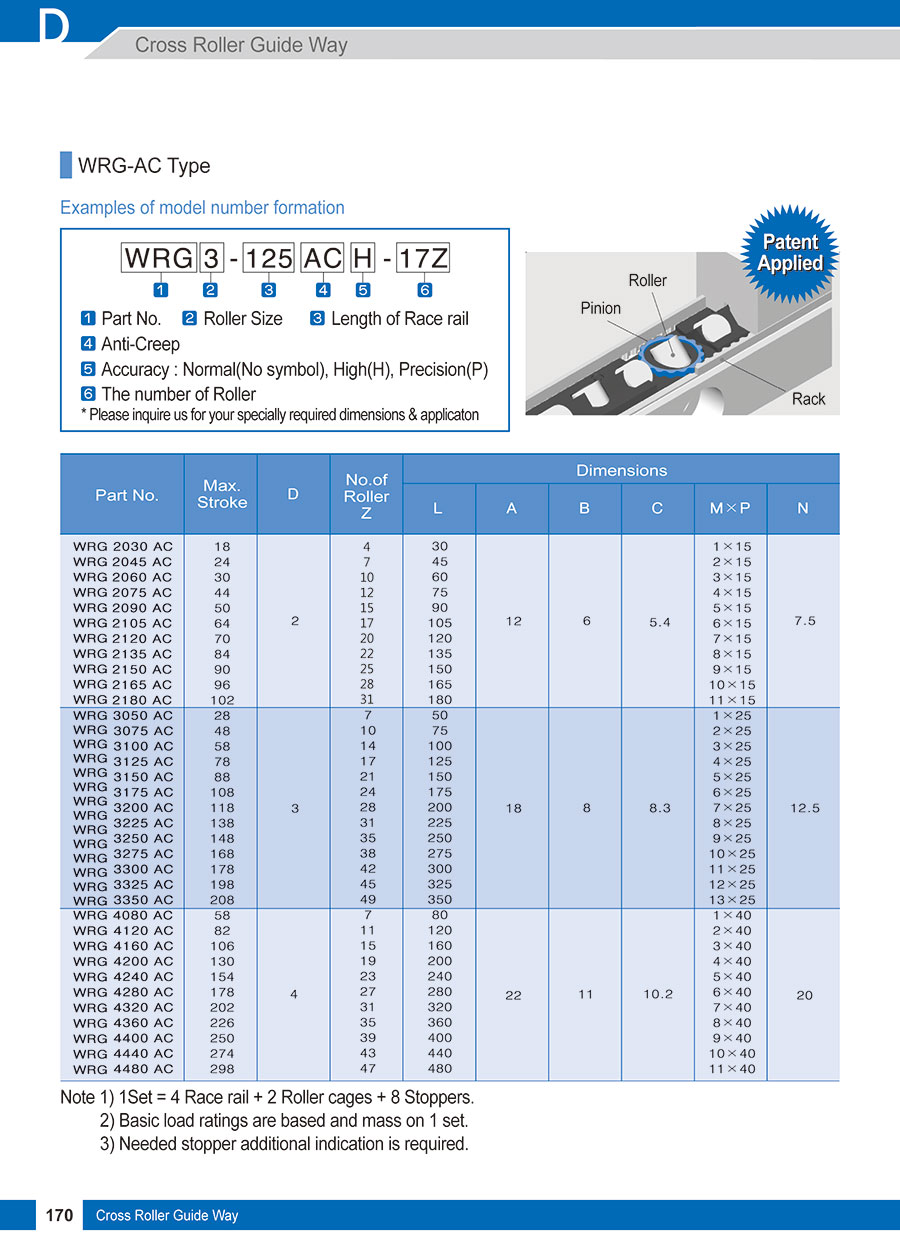

外形図
規格表
1N≒0.102kgf
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,944円 ( 12,038円 ) | 13日目〜 |
12,360円 ( 13,596円 ) | 13日目〜 |
19,243円 ( 21,167円 ) | 9日目〜 |
詳細情報
基本情報
【特長】
・ローラーケージがレールの90゜V溝を転動するコンパクトな高剛性直線ガイド。
・2列のローラーガイドを平行に装着することで、軸に直角にかかるすべての方向の荷重の負荷を受けることがあります。
・専用レール4本とローラーケージ2本を1セットとして構成。
ご注意
- こちらの商品は10セット単位でのご注文にて承ります。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
