WONST

クロスローラーガイド（WRG形）

カタログ |

通常単価(税別): 5,057円～49,569円

税込単価: 5,563円～54,526円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

WONST

通常出荷日：15 日目～

【特長】・2列のローラーガイドを平行に装着することで、軸に直角にかかるすべての...

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が53型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

1N≒0.102kgf

型番リスト

表示件数

型番

最大ストローク

(mm)

ローラー数

(mm)

M x P

(mm)

基本定格荷重C(動)

(kN)

基本定格荷重Co(静)

(kN)

質量

(kg/m)

最小発注数量

12	1.5	5	20	8.5	4	3.8	1 x 10	5	1.8	M2	1.65	3	1.4	1.5	0.46	0.61	0.11	1個
22	1.5	7	30	8.5	4	3.8	2 x 10	5	1.8	M2	1.65	3	1.4	1.5	0.63	0.92	0.11	1個
27	1.5	10	40	8.5	4	3.8	3 x 10	5	1.8	M2	1.65	3	1.4	1.5	0.95	1.53	0.11	1個
32	1.5	13	50	8.5	4	3.8	4 x 10	5	1.8	M2	1.65	3	1.4	1.5	1.09	1.84	0.11	1個
37	1.5	16	60	8.5	4	3.8	5 x 10	5	1.8	M2	1.65	3	1.4	1.5	1.37	2.45	0.11	1個
42	1.5	19	70	8.5	4	3.8	6 x 10	5	1.8	M2	1.65	3	1.4	1.5	1.50	2.75	0.11	1個
52	1.5	21	80	8.5	4	3.8	7 x 10	5	1.8	M2	1.65	3	1.4	1.5	1.63	3.96	0.11	1個
18	2	5	30	12	6	5.5	1 x 15	7.5	2.5	M3	2.55	4.4	2	2	0.46	1.08	0.23	1個
24	2	8	45	12	6	5.5	2 x 15	7.5	2.5	M3	2.55	4.4	2	2	0.81	2.17	0.23	1個
30	2	11	60	12	6	5.5	3 x 15	7.5	2.5	M3	2.55	4.4	2	2	0.96	2.71	0.23	1個
44	2	13	75	12	6	5.5	4 x 15	7.5	2.5	M3	2.55	4.4	2	2	1.11	3.25	0.23	1個
50	2	16	90	12	6	5.5	5 x 15	7.5	2.5	M3	2.55	4.4	2	2	1.39	4..34	0.23	1個
64	2	18	105	12	6	5.5	6 x 15	7.5	2.5	M3	2.55	4.4	2	2	1.52	4.88	0.23	1個
70	2	21	120	12	6	5.5	7 x 15	7.5	2.5	M3	2.55	4.4	2	2	1.65	5.42	0.23	1個
84	2	23	135	12	6	5.5	8 x 15	7.5	2.5	M3	2.55	4.4	2	2	1.78	5.96	0.23	1個
90	2	26	150	12	6	5.5	9 x 15	7.5	2.5	M3	2.55	4.4	2	2	2.03	7.05	0.23	1個
96	2	29	165	12	6	5.5	10 x 15	7.5	2.5	M3	2.55	4.4	2	2	2.15	7.59	0.23	1個
102	2	32	180	12	6	5.5	11 x 15	7.5	2.5	M3	2.55	4.4	2	2	2.38	8.67	0.23	1個
28	3	7	50	18	8	8.3	1 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	2.71	3.67	0.45	1個
48	3	10	75	18	8	8.3	2 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	4.06	6.11	0.45	1個
58	3	14	100	18	8	8.3	3 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	5.28	8.55	0.45	1個
78	3	17	125	18	8	8.3	4 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	5.86	9.78	0.45	1個
88	3	21	150	18	8	8.3	5 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	6.98	12.2	0.45	1個
108	3	24	175	18	8	8.3	6 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	8.05	14.7	0.45	1個
118	3	28	200	18	8	8.3	7 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	9.08	17.1	0.45	1個
138	3	31	225	18	8	8.3	8 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	9.58	18.33	0.45	1個
148	3	35	250	18	8	8.3	9 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	10.56	20.8	0.45	1個
168	3	38	275	18	8	8.3	10 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	11.52	23.2	0.45	1個
178	3	42	300	18	8	8.3	11 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	12.45	25.7	0.45	1個
198	3	45	325	18	8	8.3	12 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	12.91	26.9	0.45	1個
208	3	49	350	18	8	8.3	13 x 25	12.5	3.5	M4	3.30	6	3.1	2.5	13.82	29.3	0.45	1個
58	4	7	80	22	11	10.2	1 x 40	20	4.5	M5	4.3	8	4.2	2,5	5.92	8.10	0.8	1個
106	4	15	160	22	11	10.2	3 x 40	20	4.5	M5	4.3	8	4.2	2,5	11.5	18.9	0.8	1個
130	4	19	200	22	11	10.2	4 x 40	20	4.5	M5	4.3	8	4.2	2,5	14.0	24.3	0.8	1個
154	4	23	240	22	11	10.2	5 x 40	20	4.5	M5	4.3	8	4.2	2,5	16.4	29,7	0.8	1個
178	4	27	280	22	11	10.2	6 x 40	20	4.5	M5	4.3	8	4.2	2,5	18.7	35.1	0.8	1個
202	4	31	320	22	11	10.2	7 x 40	20	4.5	M5	4.3	8	4.2	2,5	20.88	40.5	0.8	1個
226	4	35	360	22	11	10.2	8 x 40	20	4.5	M5	4.3	8	4.2	2.5	23.0	45.9	0.8	1個
250	4	39	400	22	11	10.2	9 x 40	20	4.5	M5	4.3	8	4.2	2,5	25.1	51.3	0.8	1個
274	4	43	440	22	11	10.2	10 x 40	20	4.5	M5	4.3	8	4.2	2,5	27.1	56.7	0.8	1個
298	4	47	480	22	11	10.2	11 x 40	20	4.5	M5	4.3	8	4.2	2,5	29.1	62.1	0.8	1個
56	6	7	100	31	15	14.2	1 x 50	25	6	M6	5.2	9.5	5.2	3	16.4	22.7	1.5	1個
96	6	10	150	31	15	14.2	2 x 50	25	6	M6	5.2	9.5	5.2	3	24.5	37.8	1.5	1個
136	6	13	200	31	15	14.2	3 x 50	25	6	M6	5.2	9.5	5.2	3	28.2	45.4	1.5	1個
156	6	17	250	31	15	14.2	4 x 50	25	6	M6	5.2	9.5	5.2	3	35.4	60.5	1.5	1個
196	6	20	300	31	15	14.2	5 x 50	25	6	M6	5.2	9.5	5.2	3	42.1	75.6	1.5	1個
216	6	24	350	31	15	14.2	6 x 50	25	6	M6	5.2	9.5	5.2	3	48.5	90.7	1.5	1個
256	6	27	400	31	15	14.2	7 x 50	25	6	M6	5.2	9.5	5.2	3	51.7	98.3	1.5	1個
276	6	31	450	31	15	14.2	8 x 50	25	6	M6	5.2	9.5	5.2	3	57.8	113	1.5	1個
118	9	10	200	44	22	20.2	1 x 100	50	9	M8	6.8	10.5	6.2	4	62.3	94.8	3.2	1個
178	9	15	300	44	22	20.2	2 x 100	50	9	M8	6.8	10.5	6.2	4	81.1	133	3.2	1個
238	9	20	400	44	22	20.2	3 x 100	50	9	M8	6.8	10.5	6.2	4	107	190	3.2	1個
298	9	25	500	44	22	20.2	4 x 100	50	9	M8	6.8	10.5	6.2	4	123	228	3.2	1個

通常単価(税別) (税込単価)	通常出荷日

6,166円 ( 6,783円 )	15日目〜
6,717円 ( 7,389円 )	15日目〜
7,344円 ( 8,078円 )	15日目〜
9,377円 ( 10,315円 )	5日目〜
10,161円 ( 11,177円 )	15日目〜
11,258円 ( 12,384円 )	15日目〜
12,042円 ( 13,246円 )	15日目〜
5,634円 ( 6,197円 )	5日目〜
6,425円 ( 7,068円 )	5日目〜
7,216円 ( 7,938円 )	5日目〜
8,009円 ( 8,810円 )	5日目〜
8,798円 ( 9,678円 )	5日目〜
11,306円 ( 12,437円 )	5日目〜
12,098円 ( 13,308円 )	5日目〜
14,450円 ( 15,895円 )	15日目〜
17,115円 ( 18,827円 )	15日目〜
20,093円 ( 22,102円 )	15日目〜
22,758円 ( 25,034円 )	15日目〜
5,057円 ( 5,563円 )	5日目〜
6,339円 ( 6,973円 )	5日目〜
7,622円 ( 8,384円 )	5日目〜
9,373円 ( 10,310円 )	5日目〜
10,968円 ( 12,065円 )	5日目〜
14,749円 ( 16,224円 )	15日目〜
16,500円 ( 18,150円 )	15日目〜
19,033円 ( 20,936円 )	15日目〜
21,720円 ( 23,892円 )	5日目〜
24,408円 ( 26,849円 )	15日目〜
27,097円 ( 29,807円 )	5日目〜
31,972円 ( 35,169円 )	15日目〜
35,908円 ( 39,499円 )	15日目〜
7,990円 ( 8,789円 )	15日目〜
12,085円 ( 13,294円 )	15日目〜
14,678円 ( 16,146円 )	15日目〜
16,804円 ( 18,484円 )	15日目〜
22,052円 ( 24,257円 )	15日目〜
24,489円 ( 26,938円 )	15日目〜
30,832円 ( 33,915円 )	15日目〜
36,236円 ( 39,860円 )	15日目〜
41,639円 ( 45,803円 )	15日目〜
48,450円 ( 53,295円 )	15日目〜
10,901円 ( 11,991円 )	15日目〜
13,780円 ( 15,158円 )	5日目〜
16,500円 ( 18,150円 )	15日目〜
20,939円 ( 23,033円 )	15日目〜
24,755円 ( 27,231円 )	15日目〜
28,413円 ( 31,254円 )	15日目〜
32,540円 ( 35,794円 )	15日目〜
41,352円 ( 45,487円 )	15日目〜
20,478円 ( 22,526円 )	15日目〜
28,145円 ( 30,960円 )	15日目〜
37,374円 ( 41,111円 )	15日目〜
49,569円 ( 54,526円 )	15日目〜

詳細情報

基本情報

基本情報

【特長】
・2列のローラーガイドを平行に装着することで、軸に直角にかかるすべての方向の荷重の負荷を受けることができます
・専用レール4本とローラーケージ2本を1セットとして構成
【用途】
・ローラーケージがレールの90°V溝を転動するコンパクトな高剛性直線ガイド

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

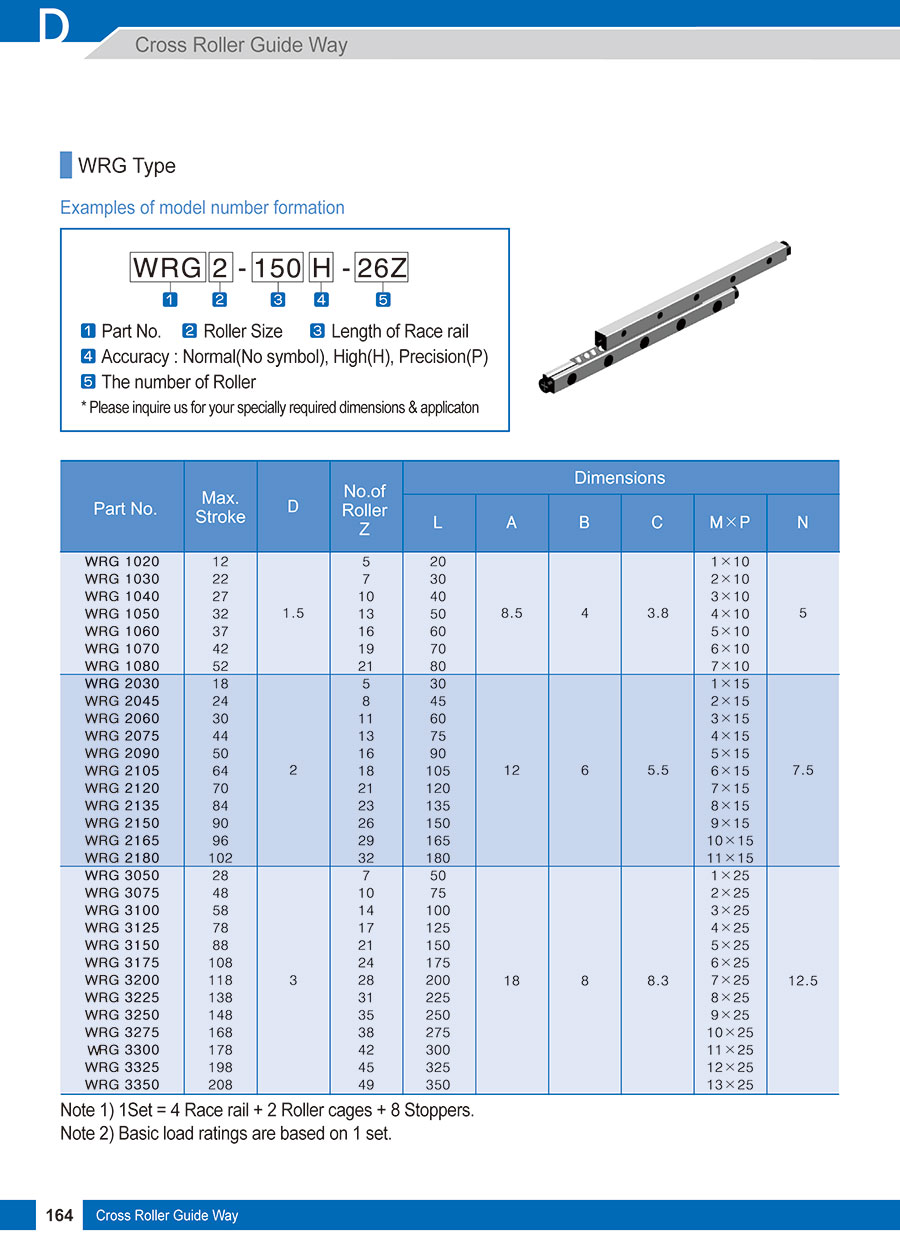

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
