タイプ
~mm
- WSPK
出荷日
- すべて
- 13日以内

WONST

コンパクトボールスプライン（WSPKシリーズ）

カタログ |

通常単価(税別): 23,014円～48,232円

税込単価: 25,315円～53,055円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

WONST

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

WONST

通常出荷日：13 日目～

【用途】・四角フランジ部があり、取付が容易なボールスプラインです。

ナットの種類
フランジ型
種類
中実
スプライン軸外径 D (φ)
12
軸材質
SUJ2
ナットの個数 (ヶ)
1
ナット全長 L1 (mm)
35
ナット外径 D1 (φ)
21
精度等級
並級
基本定格荷重動定格 (N)
2156
基本定格荷重静定格 (N)
2646
許容トルク (N・m)
T : 14.70/To : 18.62
外径許容差 (mm)
0-0.013
L2 (mm)
23
基本静定格トルク (N・m)
18.62
基本静定格モーメント(ナット1個) (N・m)
10.78
基本静定格モーメント(ナット2個) (N・m)
58.80
スプライン外筒 (g)
59
スプライン軸 (g/100mm)
87.5
T (mm)
4
pcd (mm)
30
d1 (mm)
4.5
B (mm)
30
E (mm)
10

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が765型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

1N≒0.102kgf

型番リスト

表示件数

...

型番

スプライン軸全長 L

(mm)

最小発注数量

36	1個
37	1個
38	1個
39	1個
40	1個
41	1個
42	1個
43	1個
44	1個
45	1個
46	1個
47	1個
48	1個
49	1個
50	1個
51	1個
52	1個
53	1個
54	1個
55	1個
56	1個
57	1個
58	1個
59	1個
60	1個
61	1個
62	1個
63	1個
64	1個
65	1個
66	1個
67	1個
68	1個
69	1個
70	1個
71	1個
72	1個
73	1個
74	1個
75	1個
76	1個
77	1個
78	1個
79	1個
80	1個
81	1個
82	1個
83	1個
84	1個
85	1個
86	1個
87	1個
88	1個
89	1個
90	1個
91	1個
92	1個
93	1個
94	1個
95	1個

通常単価(税別) (税込単価)	通常出荷日

23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜
23,014円 ( 25,315円 )	13日目〜

...

基本情報

基本情報

【用途】・四角フランジ部があり、取付が容易なボールスプラインです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

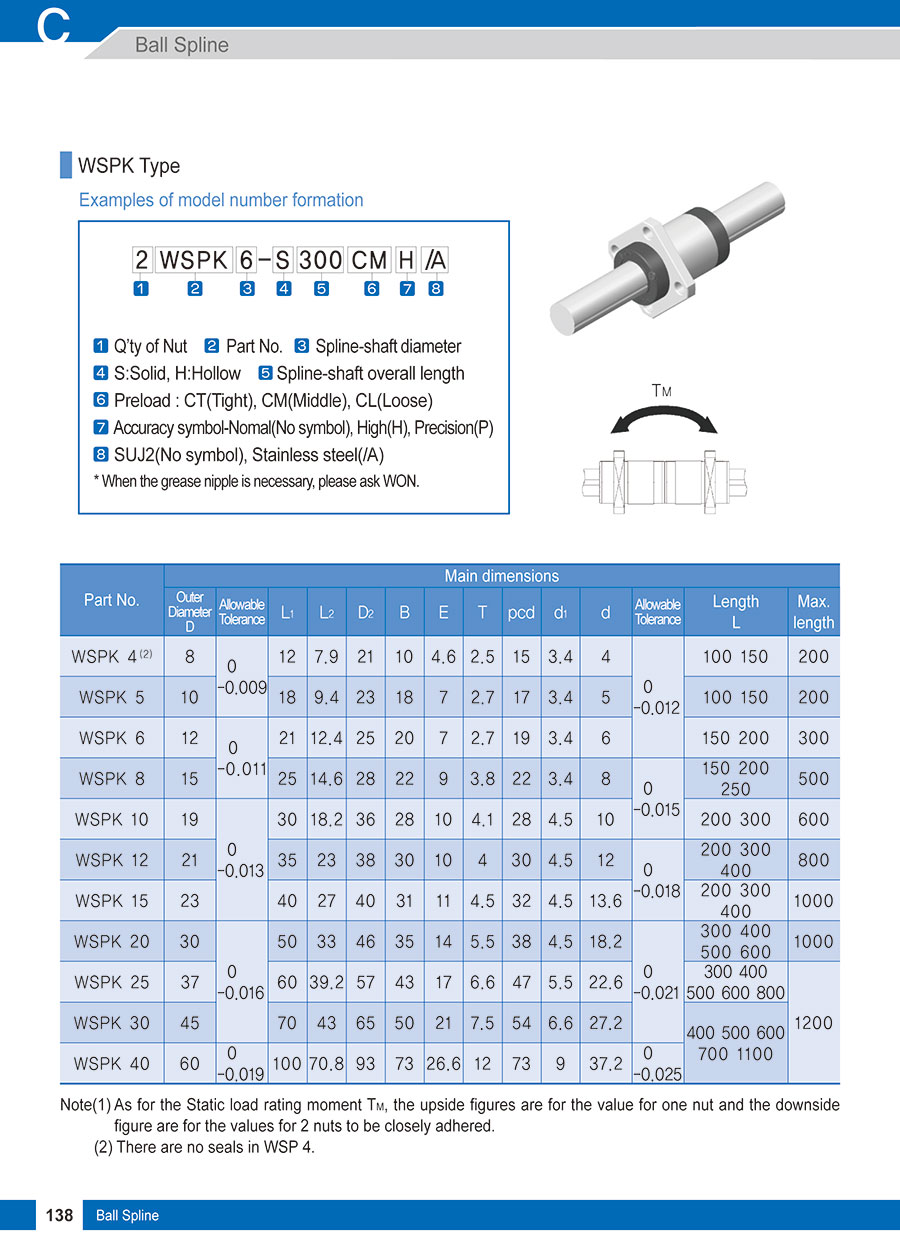

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
