WONST

COMPACT BALL SPLINEボールスプライン（WSPFLシリーズ）

カタログ |

通常単価(税別): 21,655円～35,084円

税込単価: 23,821円～38,592円

通常出荷日：13日目～99日目

【用途】・丸フランジ形で取付が容易なボールスプライン・WSPTFシリーズよりナット全長を長くして、定格...

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

WONST

通常出荷日：5 日目～

よく一緒に見られています

WONST

通常出荷日：13 日目～

未確定：候補が444型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

1N≒0.102kgf

型番リスト

表示件数

...

型番

スプライン軸外径 D

(φ)

ナット全長 L1

(mm)

ナット外径 D1

(φ)

スプライン軸全長 L

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

許容トルク

(N・m)

外径許容差

(mm)

基本静定格トルク

(N・m)

基本静定格モーメント(ナット1個)

(N・m)

基本静定格モーメント(ナット2個)

(N・m)

スプライン外筒

(g)

スプライン軸

(g/100mm)

pcd

(mm)

最小発注数量

5	26	10	27	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	28	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	29	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	30	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	31	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	32	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	33	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	34	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	35	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	36	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	37	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	38	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	39	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	40	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	41	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	42	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	43	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	44	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	45	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	46	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	47	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	48	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	49	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	50	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	51	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	52	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	53	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	54	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	55	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	56	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	57	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	58	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	59	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	60	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	61	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	62	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	63	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	64	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	65	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	66	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	67	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	68	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	69	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	70	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	71	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	72	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	73	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	74	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	75	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	76	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	77	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	78	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	79	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	80	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	81	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	82	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	83	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	84	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	85	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個
5	26	10	86	882	1176	T : 2.646/To : 3.528	0-0.009	17.4	3.528	3.136	19.60	12	14.9	17	1個

通常単価(税別) (税込単価)	通常出荷日

21,655円 ( 23,821円 )	13日目〜
21,655円 ( 23,821円 )	13日目〜
21,655円 ( 23,821円 )	13日目〜
21,655円 ( 23,821円 )	13日目〜
21,655円 ( 23,821円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜
21,670円 ( 23,837円 )	13日目〜

...

基本情報

基本情報

【用途】
・丸フランジ形で取付が容易なボールスプライン
・WSPTFシリーズよりナット全長を長くして、定格荷重を大きくしたタイプ

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

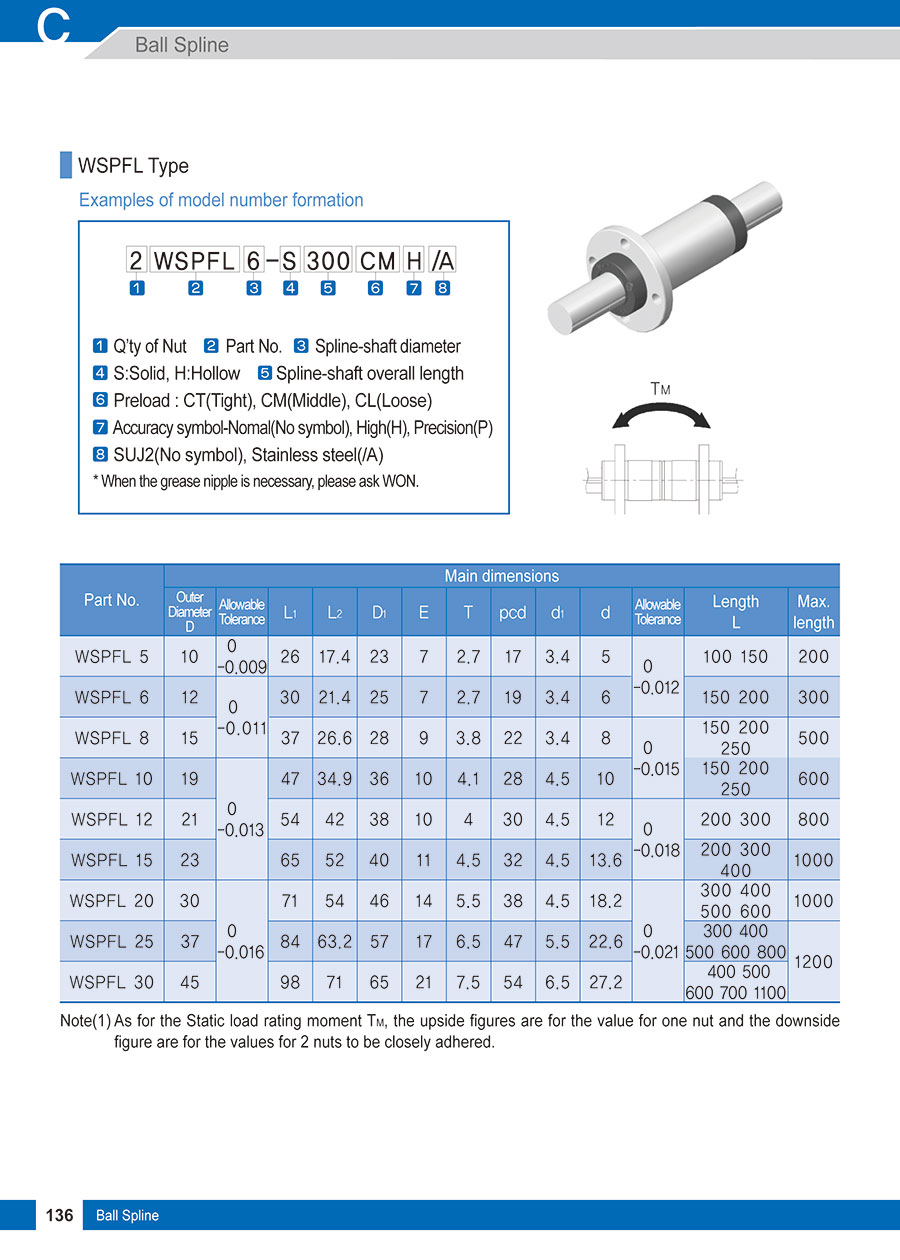

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

COMPACT BALL SPLINEボールスプライン（WSPFLシリーズ）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 COMPACT BALL SPLINEボールスプライン（WSPFLシリーズ）	COMPACT BALL SPLINEボールスプライン(WSPTFシリーズ)	COMPACT BALL SPLINEボールスプライン（WSPTシリーズ）	コンパクトボールスプライン（WSPシリーズ）	コンパクトボールスプライン（WSPKシリーズ）	COMPACT BALL SPLINE(WSPKLシリーズ)
メーカー	WONST	WONST	WONST	WONST	WONST	WONST
通常価格	21,655円-	21,465円 -	19,609円 -	17,027円 -	23,014円 -	25,501円 -
通常出荷日	13日目〜	18日目〜	13日目〜	5日目〜	13日目〜	18日目〜
ナットの種類	フランジ型	フランジ型	キー付型	キー付型	フランジ型	フランジ型
種類	中実	中実	中実	中実	中実	中実
軸材質	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	-
ナットの個数(ヶ)	1	1	1	1	1	1
精度等級	並級	並級	並級	並級	並級	並級
