タイプ
~mm
- WSPT12
出荷日
- すべて
- 13日以内

WONST

COMPACT BALL SPLINEボールスプライン（WSPTシリーズ）

カタログ |

通常単価(税別): 19,609円～44,895円

税込単価: 21,570円～49,385円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

WONST

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

WONST

通常出荷日：13 日目～

【用途】・リテーナ部分が内側に挿入されており、きれいな外観と剛性が得られるボー...

ナットの種類
キー付型
種類
中実
スプライン軸外径 D (φ)
12
軸材質
SUJ2
ナットの個数 (ヶ)
1
ナット全長 L1 (mm)
36
ナット外径 D1 (φ)
24
精度等級
並級
基本定格荷重動定格 (N)
3528
基本定格荷重静定格 (N)
5782
許容トルク (N・m)
T : 5.88/To : 10.78
外径許容差 (mm)
0-0.013
キー溝寸法W (mm)
3
キー溝寸法許容差 (mm)
+0.0140
キー溝寸法t (mm)
1.5
キー溝寸法ℓ (mm)
15
軸径許容差 (mm)
0-0.018
基本静定格トルク (N・m)
10.78
基本静定格モーメント(ナット1個) (N・m)
19.20
基本静定格モーメント(ナット2個) (N・m)
135.24
スプライン外筒 (g)
44
スプライン軸 (g/100mm)
87.5

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が764型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

1N≒0.102kgf

型番リスト

表示件数

...

型番

スプライン軸全長 L

(mm)

最小発注数量

37	1個
38	1個
39	1個
40	1個
41	1個
42	1個
43	1個
44	1個
45	1個
46	1個
47	1個
48	1個
49	1個
50	1個
51	1個
52	1個
53	1個
54	1個
55	1個
56	1個
57	1個
58	1個
59	1個
60	1個
61	1個
62	1個
63	1個
64	1個
65	1個
66	1個
67	1個
68	1個
69	1個
70	1個
71	1個
72	1個
73	1個
74	1個
75	1個
76	1個
77	1個
78	1個
79	1個
80	1個
81	1個
82	1個
83	1個
84	1個
85	1個
86	1個
87	1個
88	1個
89	1個
90	1個
91	1個
92	1個
93	1個
94	1個
95	1個
96	1個

通常単価(税別) (税込単価)	通常出荷日

19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜
19,609円 ( 21,570円 )	13日目〜

...

基本情報

基本情報

【用途】
・リテーナ部分が内側に挿入されており、きれいな外観と剛性が得られるボールスプライン。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

カタログ

商品TOP

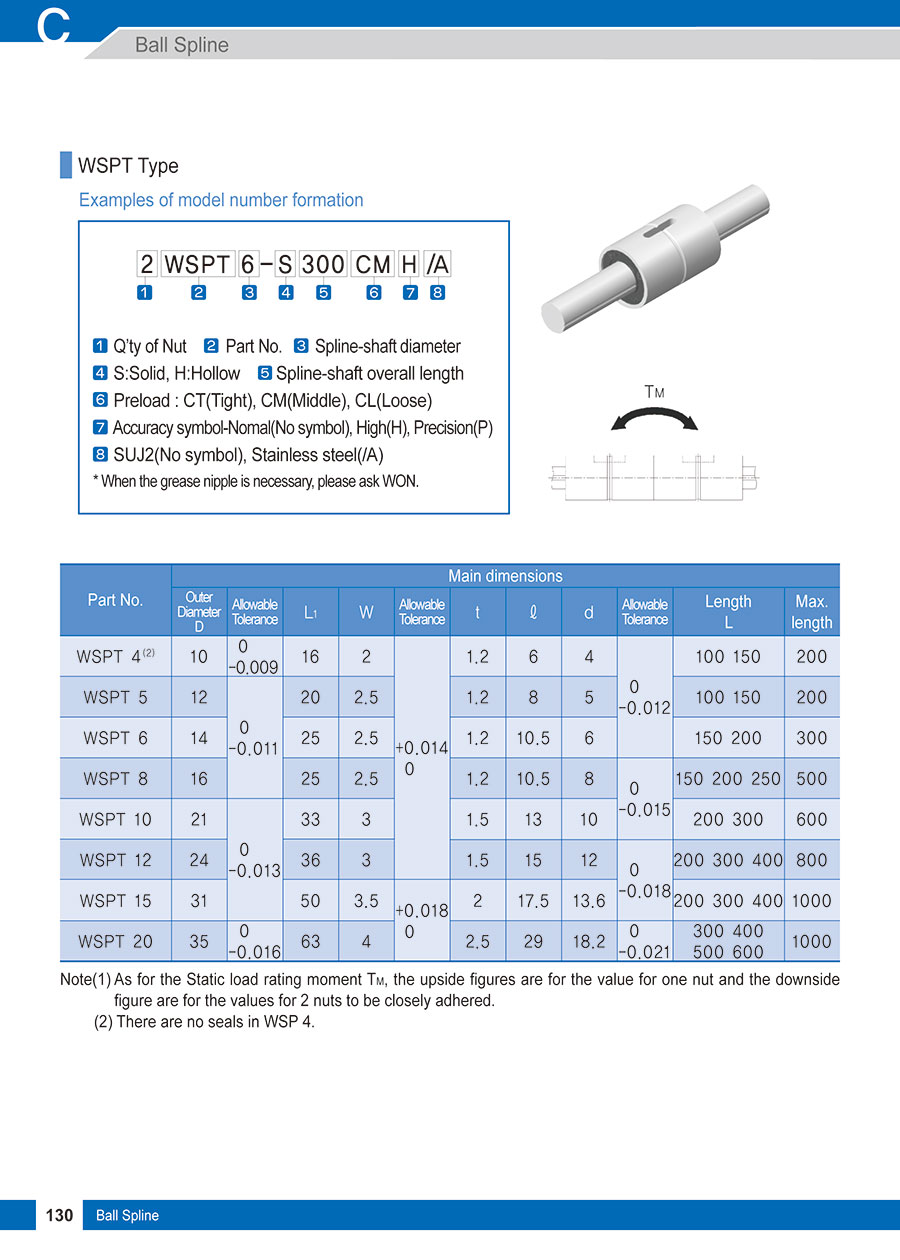

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
