WONST

COMPACT BALL SPLINE(WSPLシリーズ)

カタログ |

通常単価(税別): 19,532円～33,001円

税込単価: 21,485円～36,301円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

WONST

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

WONST

通常出荷日：13 日目～

【用途】・キー溝が加工されており、回転方向の位置を固定できる一般的なナットのボ...

ナットの種類
キー付型
軸端形状（左）
標準
軸端形状（右）
標準
種類
中実
ナットの個数 (ヶ)
1
ナットの長さ
ロング
予圧
標準
精度等級
並級
ボールの循環種類
シングル
キー溝寸法W (mm)
2
キー溝寸法許容差 (mm)
+0.014-0
キー溝寸法t (mm)
1.2
軸径許容差 (mm)
0-0.012

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が444型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

1N≒0.102kgf

型番リスト

表示件数

...

型番

スプライン軸外径 D

(φ)

ナット全長 L1

(mm)

ナット外径 D1

(φ)

スプライン軸全長 L

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

許容トルク

(N・m)

外径許容差

(mm)

キー溝寸法ℓ

(mm)

基本静定格トルク

(N・m)

基本静定格モーメント(ナット1個)

(N・m)

基本静定格モーメント(ナット2個)

(N・m)

スプライン外筒

(g)

スプライン軸

(g/100mm)

最小発注数量

5	26	10	27	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	28	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	29	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	30	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	31	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	32	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	33	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	34	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	35	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	36	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	37	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	38	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	39	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	40	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	41	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	42	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	43	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	44	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	45	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	46	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	47	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	48	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	49	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	50	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	51	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	52	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	53	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	54	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	55	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	56	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	57	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	58	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	59	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	60	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	61	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	62	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	63	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	64	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	65	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	66	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	67	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	68	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	69	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	70	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	71	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	72	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	73	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	74	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	75	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	76	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	77	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	78	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	79	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	80	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	81	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	82	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	83	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	84	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	85	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個
5	26	10	86	882	1176	2.646	0-0.009	17.4	6	3.528	3.136	19.60	7.9	14.9	1個

通常単価(税別) (税込単価)	通常出荷日

19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜
19,532円 ( 21,485円 )	13日目〜

...

基本情報

基本情報

【用途】
・キー溝が加工されており、回転方向の位置を固定できる一般的なナットのボールスプライン
・WSPシリーズよりナットの全長を長くして定格荷重を大きくしたタイプ。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

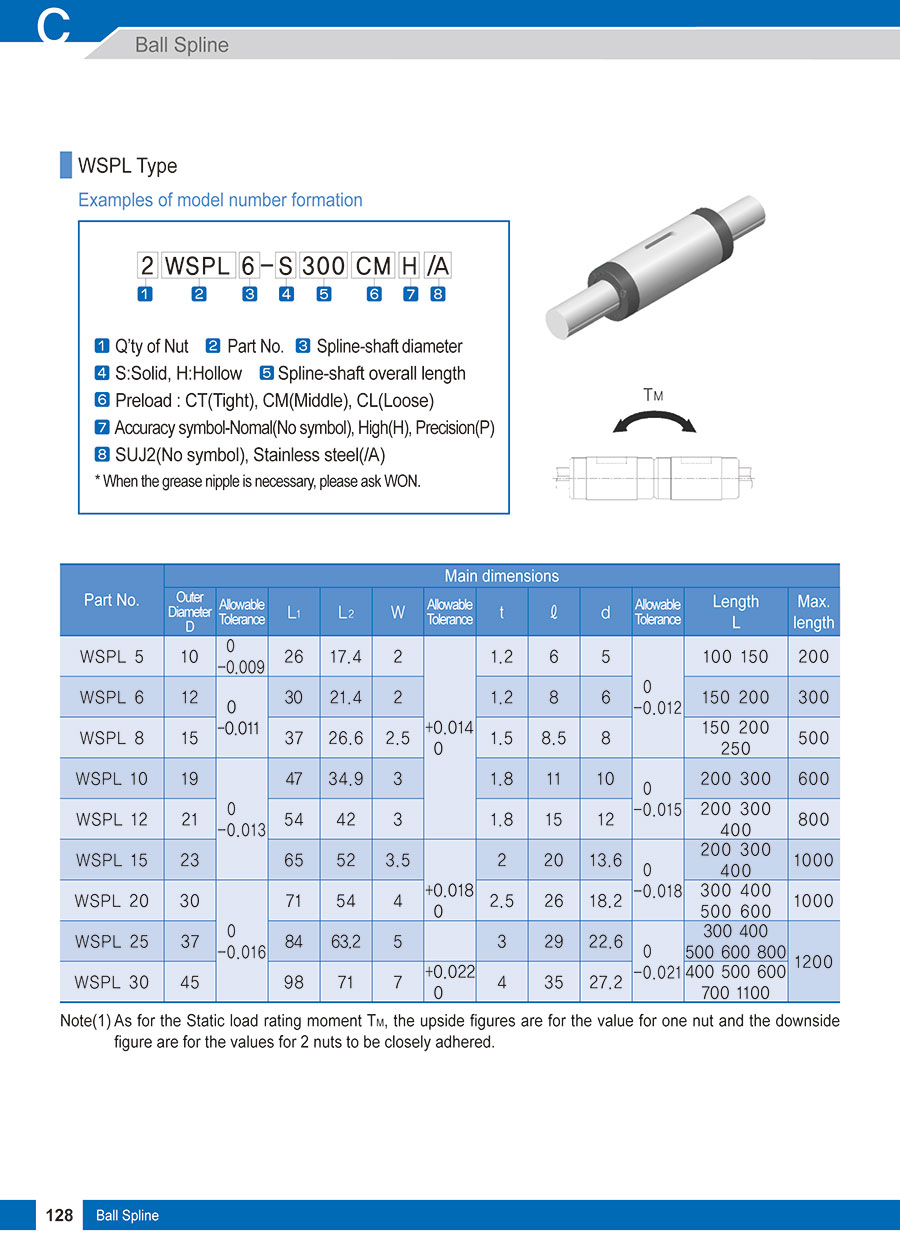

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
