未確定：候補が42型番あります。

適用管外径 1(mm)
異径の場合は、大口径側
~mm
- 1
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
ねじの呼び
~mm
- 1/2
- 1/4
- 1/8
- 3/8
適用管内径(mm)
~mm
- 2
- 2.5
- 4
- 5
- 6
- 6.5
- 8
- 12
- 13
- 16
L(mm)
~mm
- 18.0
- 19.0
- 19.5
- 22.0
- 23.8
- 25.0
- 26.0
- 27.9
- 28.9
- 30.0
- 32.0
- 33.0
- 33.1
- 34.1
- 41.1
E(mm)
~mm
- 24.4
- 25.0
- 27.0
- 27.4
- 27.5
- 27.7
- 27.8
- 27.9
- 28.3
- 28.4
- 28.5
- 28.8
- 29.3
- 29.4
- 30.8
- 31.2
- 32.3
- 32.6
- 32.7
- 33.0
- 33.3
- 33.9
- 34.1
- 34.2
- 34.6
- 36.0
- 39.1
- 39.8
- 40.0
- 41.0
- 42.5
A(mm)
~mm
- 10.0
- 12.0
- 12.5
- 13.0
- 13.5
- 14.0
- 15.0
- 18.0
- 19.0
H1(Hex)
~mm
- 10
- 12
- 14
- 17
- 19
- 27
H2(Hex)
~mm
- 10
- 12
- 14
- 18
オリフィス φ
~mm
- 1.0
- 1.3
- 2.5
- 3.2
- 3.5
- 4.5
- 5.0
- 5.5
- 6.5
- 8.0
- 10.0
φD
~mm
- 1/2
- 1/4
- 3/8
- 4
- 5/16
- 6
- 8
- 10
- 12
- 16
タイプ
~mm
出荷日
- すべて
- 4日以内
- 5日以内
- 19日以内

CDC

ツータッチ継手（真鍮）CLシリーズ【1～100個入り】

カタログ |

通常単価(税別): 1,587円～15,646円

税込単価: 1,746円～17,211円

通常出荷日：4日目～99日目

【特長】・インサート付きタイプなので、耐圧、耐振動性に優れています・ツータッチ方式の継手なので、チュー...

詳細を確認

よく一緒に見られています

CDC

ツータッチ継手(真鍮)CC

通常価格(税別)： 1,284円 (税込価格：1,412円)

通常出荷日：4 日目～

よく一緒に見られています

CDC

ツータッチ継手 GCK

通常価格(税別)： 2,187円 (税込価格：2,406円)

通常出荷日：5 日目～

未確定：候補が42型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

適用管外径 1

(mm)

ねじの呼び

適用管内径

(mm)

H1(Hex)

H2(Hex)

オリフィス φ

φD

最小発注数量

4	3/8	2	22.0	27.4	12.5	10	12	1.0	4	100個
4	1/2	2.5	18.0	24.4	10.0	10	10	1.3	4	1パック 100個入り
8	1/8	6	19.5	27.8	10.0	14	12	4.5	8	1パック 10個入り
8	1/4	6	22.0	27.8	12.5	14	12	4.5	8	1パック 50個入り
8	3/8	6	25.0	28.3	14.0	14	14	4.5	8	1パック 50個入り
10	1/4	8	25.0	30.8	13.0	17	14	6.5	10	1パック 50個入り
10	3/8	8	26.0	30.8	14.0	17	14	6.5	10	1パック 50個入り
10	1/2	8	33.0	32.3	19.0	17	14	6.5	10	1パック 25個入り
12	1/4	8	25.0	32.3	13.0	19	14	6.5	12	1パック 50個入り
12	3/8	8	25.0	32.3	14.0	19	14	6.5	12	1パック 50個入り
12	1/2	8	33.0	33.3	19.0	19	14	6.5	12	1パック 25個入り
16	3/8	12	30.0	42.5	15.0	27	18	10.0	16	1パック 20個入り
16	1/2	12	33.0	42.5	19.0	27	18	10.0	16	1パック 20個入り
16	3/8	13	30.0	42.5	15.0	27	18	10.0	16	1パック 20個入り
16	1/2	13	33.0	42.5	19.0	27	18	10.0	16	1パック 20個入り
1	1/4	2	25.0	32.6	13.5	19	14	8.0	1/2	1パック 50個入り
1	3/8	2	25.0	32.6	14.0	19	14	8.0	1/2	1パック 50個入り
1	1/2	2	33.0	34.6	19.0	19	14	8.0	1/2	1パック 25個入り
1	1/8	4	19.0	25.0	10.0	12	10	3.2	1/4	1パック 100個入り
1	1/4	4	22.0	27.0	12.5	12	12	3.2	1/4	1パック 50個入り
1	3/8	4	25.0	27.5	14.0	12	14	3.2	1/4	1パック 50個入り
1	1/2	4	32.0	28.5	18.0	12	14	3.2	1/4	1パック 50個入り
3	1/8	8	19.5	27.7	10.0	17	12	5.5	3/8	1パック 50個入り
3	1/4	8	22.0	27.7	12.5	17	12	5.5	3/8	1パック 50個入り
3	3/8	8	25.0	31.2	14.0	17	14	5.5	3/8	1パック 50個入り
3	1/2	8	33.0	32.7	19.0	17	14	5.5	3/8	1パック 25個入り
4	1/8	2	23.8	29.4	12.0	10	10	1.0	4	100個
5	1/8	16	19.5	27.9	10.0	14	12	4.5	5/16	1パック 50個入り
5	1/4	16	22.0	27.9	12.5	14	12	4.5	5/16	1パック 50個入り
5	3/8	16	25.0	28.4	14.0	14	14	4.5	5/16	1パック 50個入り
5	1/2	16	32.0	29.3	18.0	14	14	4.5	5/16	1パック 25個入り
6	1/8	4	23.8	28.8	12.0	12	10	2.5	6	1パック 10個入り
6	1/4	4	28.9	33.0	12.5	12	12	2.5	6	1パック 10個入り
6	3/8	4	34.1	34.1	13.5	12	14	2.5	6	1パック 10個入り
8	1/8	5	27.9	34.2	12.0	14	12	3.5	8	1パック 10個入り
8	1/4	5	28.9	33.9	12.5	14	12	3.5	8	1パック 10個入り
8	3/8	5	34.1	36.0	13.0	14	14	3.5	8	1パック 10個入り
10	1/2	6.5	33.1	39.1	13.0	17	14	5.0	10	1パック 10個入り
10	1/4	6.5	41.1	39.8	19.0	17	14	5.0	10	1パック 5個入り
12	1/4	8	33.1	40.0	13.0	19	14	6.5	12	1パック 10個入り
12	3/8	8	34.1	40.0	13.5	19	14	6.5	12	2パック 10個入り
12	1/2	8	41.1	41.0	19.0	19	14	6.5	12	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

13,778円 ( 15,156円 )	5日目〜
15,646円 ( 17,211円 )	5日目〜
1,587円 ( 1,746円 )	5日目〜
8,194円 ( 9,013円 )	5日目〜
13,726円 ( 15,099円 )	5日目〜
12,783円 ( 14,061円 )	5日目〜
13,726円 ( 15,099円 )	5日目〜
8,859円 ( 9,745円 )	5日目〜
13,275円 ( 14,603円 )	5日目〜
13,474円 ( 14,821円 )	5日目〜
8,782円 ( 9,660円 )	5日目〜
12,625円 ( 13,888円 )	5日目〜
12,625円 ( 13,888円 )	5日目〜
12,625円 ( 13,888円 )	5日目〜
12,625円 ( 13,888円 )	5日目〜
14,022円 ( 15,424円 )	5日目〜
14,264円 ( 15,690円 )	5日目〜
8,831円 ( 9,714円 )	5日目〜
13,275円 ( 14,603円 )	5日目〜
7,602円 ( 8,362円 )	19日目〜
9,425円 ( 10,368円 )	5日目〜
10,216円 ( 11,238円 )	5日目〜
7,602円 ( 8,362円 )	5日目〜
11,795円 ( 12,975円 )	5日目〜
12,540円 ( 13,794円 )	5日目〜
8,831円 ( 9,714円 )	5日目〜
2,121円 ( 2,333円 )	4日目〜
8,337円 ( 9,171円 )	5日目〜
8,589円 ( 9,448円 )	5日目〜
13,726円 ( 15,099円 )	5日目〜
8,337円 ( 9,171円 )	5日目〜
1,912円 ( 2,103円 )	4日目〜
2,152円 ( 2,367円 )	4日目〜
2,247円 ( 2,472円 )	4日目〜
2,187円 ( 2,406円 )	4日目〜
2,187円 ( 2,406円 )	4日目〜
3,095円 ( 3,405円 )	4日目〜
2,746円 ( 3,021円 )	4日目〜
2,197円 ( 2,417円 )	4日目〜
3,236円 ( 3,560円 )	4日目〜
3,242円 ( 3,566円 )	4日目〜
2,200円 ( 2,420円 )	4日目〜

詳細情報

基本情報

基本情報

【特長】
・インサート付きタイプなので、耐圧、耐振動性に優れています
・ツータッチ方式の継手なので、チューブをより確実に接続、固定することができます
・ねじ部にコーティング処理がされており、効率的な配管が可能です
【用途】
・コンパクトな配管空間でチューブの維持力が大きく、脱着が簡単なネジ式締付継手です
・衝撃及び振動が激しい装置及び配管環境での使用が容易です

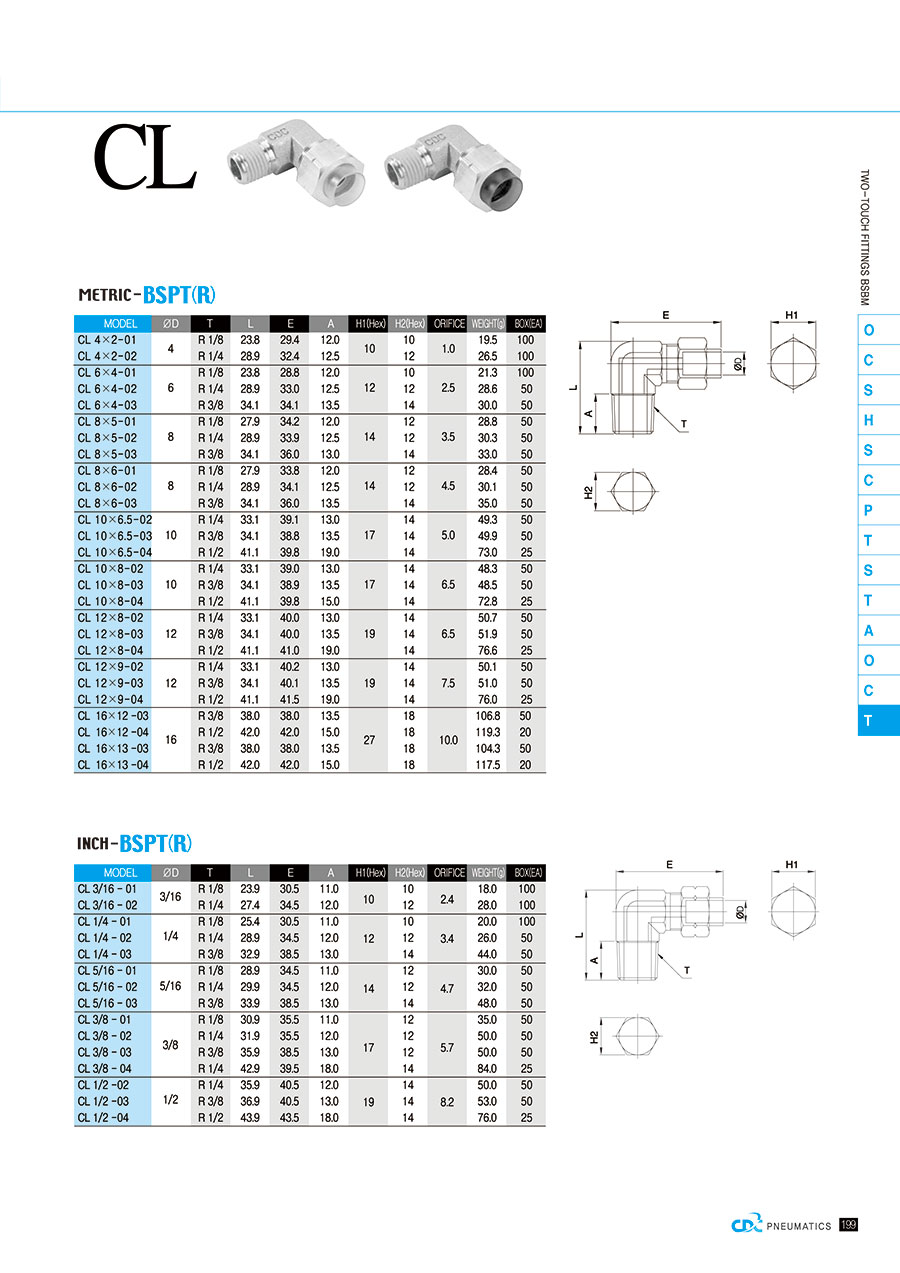

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
