適用チューブ外径1(φ)
~mm- 8
適用チューブ外径2(φ)
~mm- 6
φD1
~mm- 8
φD2
~mm- 6
φP1
~mm- 14.5
φP2
~mm- 12.5
E
~mm- 37.6
B1(mm)
~mm- 18.3
B2(mm)
~mm- 16.4
オリフィス φ
~mm- 4
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 4日以内
ワンタッチ継手 PG【10個入り】
- 通常単価(税別)
- 1,468円
- 税込単価
- 1,615円
【特長】・一度の動作でチューブを押し込み、簡単に脱着できます。・ねじ部にはOリ...
詳細情報を確認するPG-0806の仕様・寸法情報
本体材質
標準(PBT)
シール材材質
標準(NBR)
周囲温度(℃)
0～60
使用流体
空気
継手種類
ユニオン 違径
ユニオン 違径
違径ユニオンストレート
種類
ワンタッチ継手
適用チューブ外径1(φ)
8
適用チューブ外径2(φ)
6
使用圧力
0~150PSI/0~9.9Kgf/cm2(0~990kPa)
負圧
-29.5 in Hg / -750mmHg(-750Torr)
使用ホース種類
Polyurethane and Nylon
φD1
8
φD2
6
φP1
14.5
φP2
12.5
E
37.6
B1(mm)
18.3
B2(mm)
16.4
オリフィス φ
4
重量(g)
8
-
-
詳細情報
基本情報
【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます。
・ねじ部にはOリング及びふっ素樹脂加工が施されています。
【用途】
・空気圧配管に使用するワンタッチ式管接続口です。
・使用者の環境に応じて多様に使用することができます。

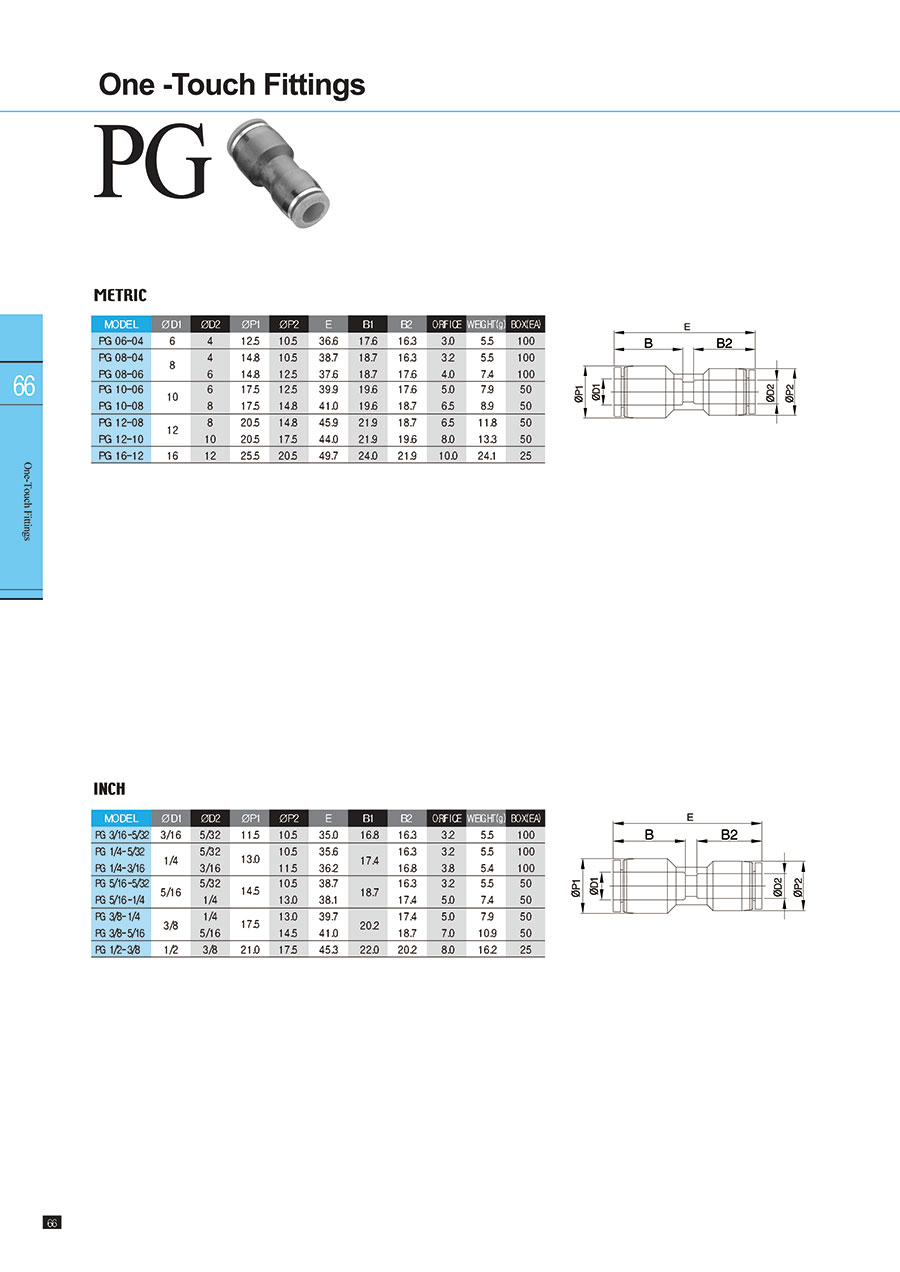

カタログ
類似品類似品をすべて見る
ワンタッチ継手 PGの型番PG-0806のページです。
型番PG-0806に関する仕様情報を記載しております。
