ワンタッチ継手 PCF【1～100個入り】

カタログ |

通常単価(税別): 2,187円～19,193円

税込単価: 2,406円～21,112円

通常出荷日：4日目～99日目

【特長】・一度の動作でチューブを押し込み、簡単に脱着できます・ねじ部にはOリング及びふっ素樹脂加工が施...

詳細を確認

よく一緒に見られています

CDC

ワンタッチ継手 PLF

通常価格(税別)： 6,191円 (税込価格：6,810円)

通常出荷日：5 日目～

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

φD

φP

オリフィス φ

(mm)

重量

(g)

最小発注数量

4	4	10	Rc 1/8	27.1	9	14.8	3.5	14	17	1パック 100個入り
4	4	10	Rc 1/4	29.1	11	14.8	3.5	17	22	100個
4	4	10	Rc 3/8	30.1	12	14.8	3.5	22	38	1パック 50個入り
4	4	10	M5×0.8p	26.0	7.0	14.8	3.5	12	16	1パック 100個入り
6	6	12	Rc 1/8	28.2	9	16.4	5	14	18	1パック 100個入り
6	6	12	Rc 1/4	30.2	11	16.4	5	17	24	1パック 100個入り
6	6	12	Rc 3/8	31.2	12	16.4	5	22	38	1パック 50個入り
6	6	12	Rc 1/2	33.2	14	16.4	5	24	41	1パック 50個入り
6	6	12	M5×0.8p	26.7	7.0	16.4	4.2	12	20	1パック 100個入り
8	8	14	Rc 1/8	29.4	9	18.4	6	14	19	3パック 10個入り
8	8	14	Rc 1/4	31.4	11	18.4	6	17	24	3パック 10個入り
8	8	14	Rc 3/8	32.4	12	18.4	6	22	39	3パック 10個入り
8	8	14	Rc 1/2	34.4	14	18.4	6	24	41	3パック 10個入り
10	10	16.4	Rc 1/8	32.6	9	19.7	8.5	17	31	1パック 10個入り
10	10	16.4	Rc 1/4	32.6	11	19.7	8.5	17	26	1パック 10個入り
10	10	16.4	Rc 3/8	33.6	12	19.7	8.5	22	41	1パック 10個入り
10	10	16.4	Rc 1/2	35.6	14	19.7	8.5	24	43	1パック 10個入り
12	12	19	Rc 1/4	37.1	11	21.9	10	22	54	1パック 50個入り
12	12	19	Rc 3/8	37.1	12	21.9	10	22	46	1パック 50個入り
12	12	19	Rc 1/2	39.1	14	21.9	10	24	50	1パック 25個入り

通常単価(税別) (税込単価)	通常出荷日

17,633円 ( 19,396円 )	5日目〜
19,193円 ( 21,112円 )	5日目〜
11,494円 ( 12,643円 )	5日目〜
17,132円 ( 18,845円 )	5日目〜
16,777円 ( 18,455円 )	5日目〜
17,538円 ( 19,292円 )	5日目〜
10,134円 ( 11,147円 )	5日目〜
11,686円 ( 12,855円 )	5日目〜
15,340円 ( 16,874円 )	5日目〜
2,187円 ( 2,406円 )	4日目〜
2,248円 ( 2,473円 )	4日目〜
2,670円 ( 2,937円 )	4日目〜
3,249円 ( 3,574円 )	4日目〜
2,511円 ( 2,762円 )	4日目〜
2,473円 ( 2,720円 )	4日目〜
2,959円 ( 3,255円 )	4日目〜
3,202円 ( 3,522円 )	4日目〜
15,193円 ( 16,712円 )	5日目〜
16,429円 ( 18,072円 )	5日目〜
9,440円 ( 10,384円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます
・ねじ部にはOリング及びふっ素樹脂加工が施されています
【用途】
・空気圧配管に使用するワンタッチ式管接続口です
・使用者の環境に応じて多様に使用することができます

カタログ

商品TOP

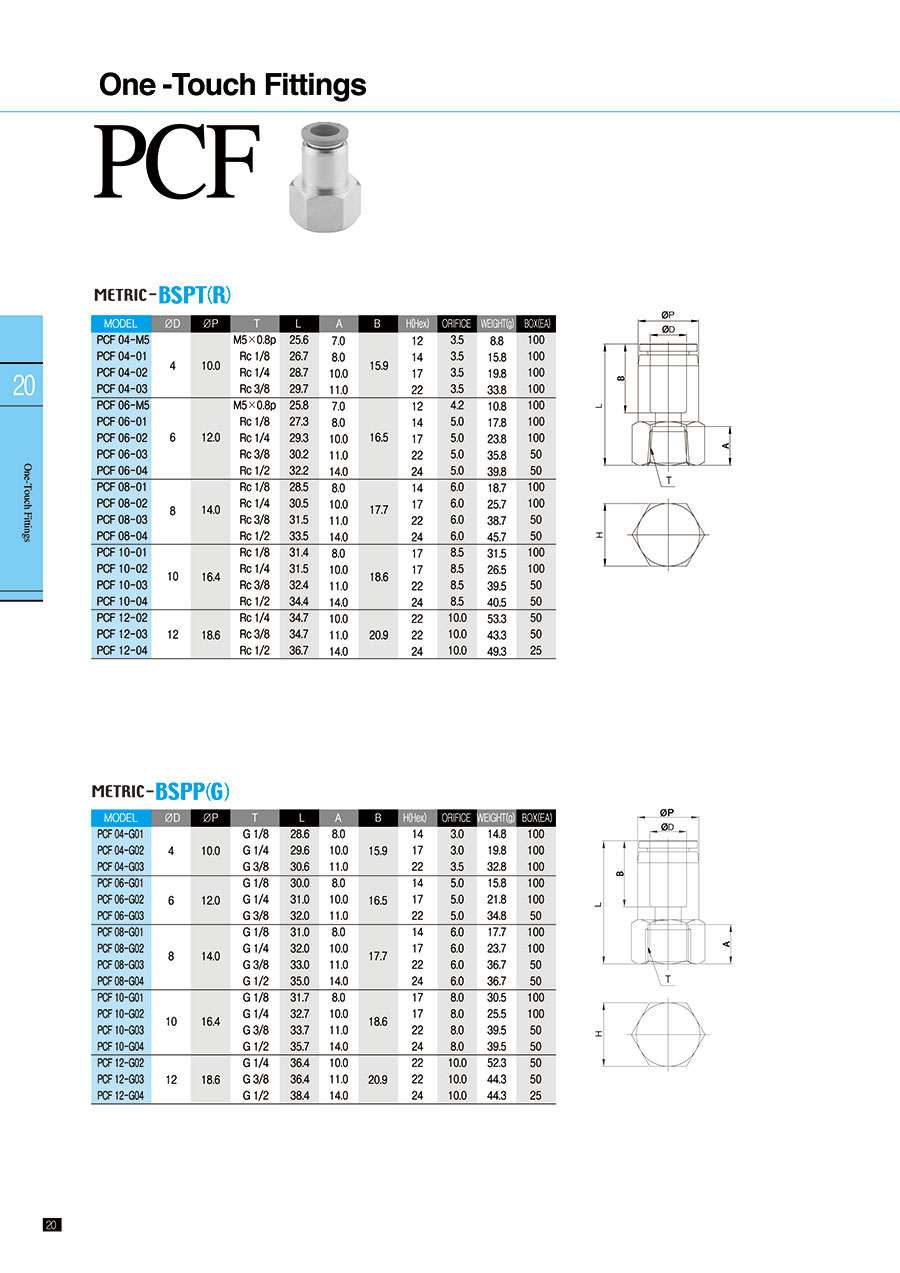

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
