ワンタッチ継手 PC【10～100個入り】

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,460円～11,864円

税込単価: 1,606円～13,050円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CDC

ワンタッチ継手 PUL

通常価格(税別)： 850円 (税込価格：935円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CDC

ワンタッチ継手 PL

通常価格(税別)： 964円 (税込価格：1,060円)

通常出荷日：4 日目～

【特長】・一度の動作でチューブを押し込み、簡単に脱着できます・PC Typeは...

詳細情報を確認する

本体材質
黄銅
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
周囲温度 (℃)
0::60
使用流体
空気
継手種類
ねじ取付方向
ねじ取付方向
六角穴付きストレート
種類
ワンタッチ継手
使用圧力
0~150PSI/0~9.9Kgf/cm²(0~990kPa)
負圧
-29.5 in Hg / -750mmHg(-750Torr)
使用ホース種類
Polyurethane and Nylon

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

φD

φP

H1(Hex)

H2(Hex)

オリフィス φ

重量

(g)

最小発注数量

4	4	10	M5×0.8p	20.9	4.0	14.8	10	-	2.5	7	1パック 100個入り
4	4	10	M6×1.0p	20.9	4.1	14.8	10	-	3	8	1パック 100個入り
6	6	12	M5×0.8p	23.1	4.0	16.4	12	-	2.5	10	1パック 100個入り
6	6	12	M6×1.0p	23.0	4.1	16.4	12	-	3	10	1パック 100個入り
4	4	10	R 1/8	22.0	8	14.8	10	3	3	9	1パック 100個入り
4	4	10	R 1/4	21	10	14.8	14	3	3	16	1パック 100個入り
4	4	10	R 3/8	22.0	11	14.8	17	3	3	28	1パック 100個入り
6	6	12	R 3/8	22.9	11	16.4	17	5	5	25	3パック 10個入り
6	6	12	R 1/2	29.2	14	16.4	19	5	5	53	3パック 10個入り
8	8	14	R 3/8	23.9	11	18.4	17	6	6	24	3パック 10個入り
8	8	14	R 1/2	29.4	14	18.4	19	6	6	49	3パック 10個入り
10	10	16.1	R 1/8	29.9	8	19.7	17	5	5	21	3パック 10個入り
10	10	16.1	R 1/4	31.4	10	19.7	17	6	6	24	3パック 10個入り
10	10	16.1	R 3/8	27.5	11	19.7	17	8	8	24	3パック 10個入り
10	10	16.1	R 1/2	29.9	14	19.7	19	8	8	45	3パック 10個入り
12	12	19	R 1/8	33.2	8	21.9	19	5	5	30	3パック 10個入り
12	12	19	R 1/4	33.7	10	21.9	19	6	6	30	3パック 10個入り
12	12	19	R 3/8	30.7	11	21.9	19	8	8	29	3パック 10個入り
14	14	24.0	R 3/8	36.6	11	23.8	22	10	10	42	1パック 25個入り
14	14	24.0	R 1/2	34.0	14	23.8	22	10	10	49	1パック 25個入り
16	16	24.0	R 3/8	37.5	11	24.0	24	10	10	51.0	1パック 25個入り
16	16	24.0	R 1/2	40.5	14	24.0	24	10	10	65	1パック 25個入り

通常単価(税別) (税込単価)	通常出荷日

7,093円 ( 7,802円 )	5日目〜
7,826円 ( 8,609円 )	5日目〜
7,762円 ( 8,538円 )	5日目〜
8,446円 ( 9,291円 )	5日目〜
4,862円 ( 5,348円 )	5日目〜
6,398円 ( 7,038円 )	5日目〜
8,146円 ( 8,961円 )	5日目〜
1,506円 ( 1,657円 )	4日目〜
2,187円 ( 2,406円 )	4日目〜
1,460円 ( 1,606円 )	4日目〜
2,187円 ( 2,406円 )	4日目〜
1,508円 ( 1,659円 )	4日目〜
1,534円 ( 1,687円 )	4日目〜
1,489円 ( 1,638円 )	4日目〜
2,187円 ( 2,406円 )	4日目〜
2,047円 ( 2,252円 )	4日目〜
2,010円 ( 2,211円 )	4日目〜
1,954円 ( 2,149円 )	4日目〜
11,405円 ( 12,546円 )	5日目〜
11,783円 ( 12,961円 )	5日目〜
11,220円 ( 12,342円 )	5日目〜
11,864円 ( 13,050円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます
・PC Typeは内側と外側が六角形になっていて狭い場所での配管時に効率的です
・ねじ部にはOリング及びふっ素樹脂加工が施されています
【用途】
・空気圧配管に使用するワンタッチ式管接続口です
・使用者の環境に応じて多様に使用することができます

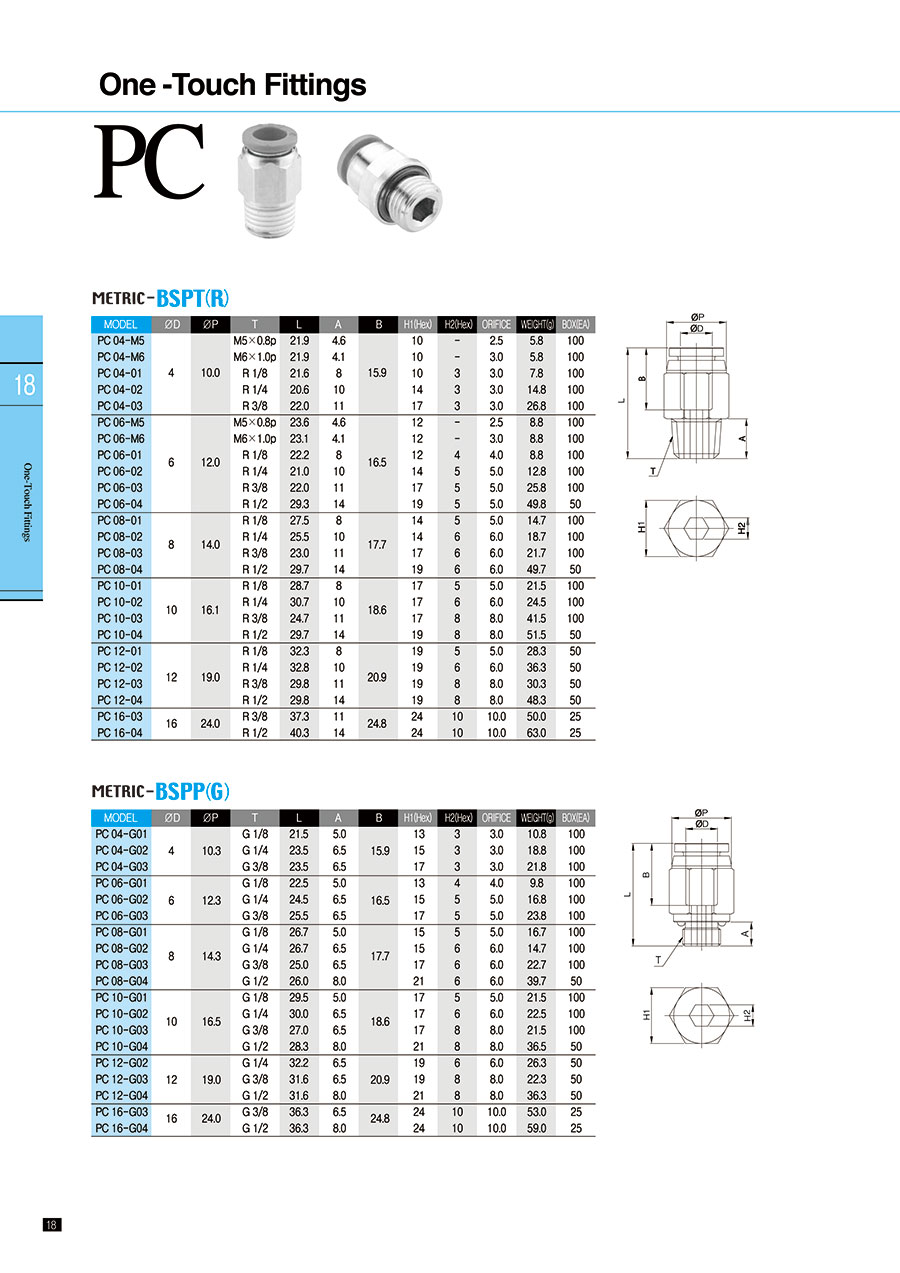

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
