ZOB（ゼット・オー・ビー）

無給油ブッシュ－複層ストレートタイプ－

Name: 無給油ブッシュ－複層ストレートタイプ－
Brand: ZOB（ゼット・オー・ビー）
SKU: 221005203296
Rating: 4.5 (7 reviews)

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（7件）

通常単価(税別): 262円～1,314円

税込単価: 288円～1,445円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ZOB（ゼット・オー・ビー）

無給油ブッシュ－複層ツバ付タイプ－

通常価格(税別)： 199円 (税込価格：219円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ZOB（ゼット・オー・ビー）

無給油ブッシュ－銅合金ツバ付タイプ－

通常価格(税別)： 489円 (税込価格：538円)

通常出荷日：在庫品1日目

【特長】・ブッシュ本体に油を含浸させることで、「無給油で使用できる、あるいは給...

詳細情報を確認する

種類
ストレートタイプ
複層系
スチール・青銅焼結・四フッ化エチレン
環境
標準 / 油中
許容最高PV値範囲 (N/mm2・m/s)
2.1～5.0
許容最高PV値 (N/mm2・m/s)
3.6
許容最高速度 V (m/s)
0.65
長さ種類
シングル
取付軸はめあい
h7
潤滑条件
無潤滑

未確定：候補が98型番あります。

商品情報
型番リスト
詳細情報

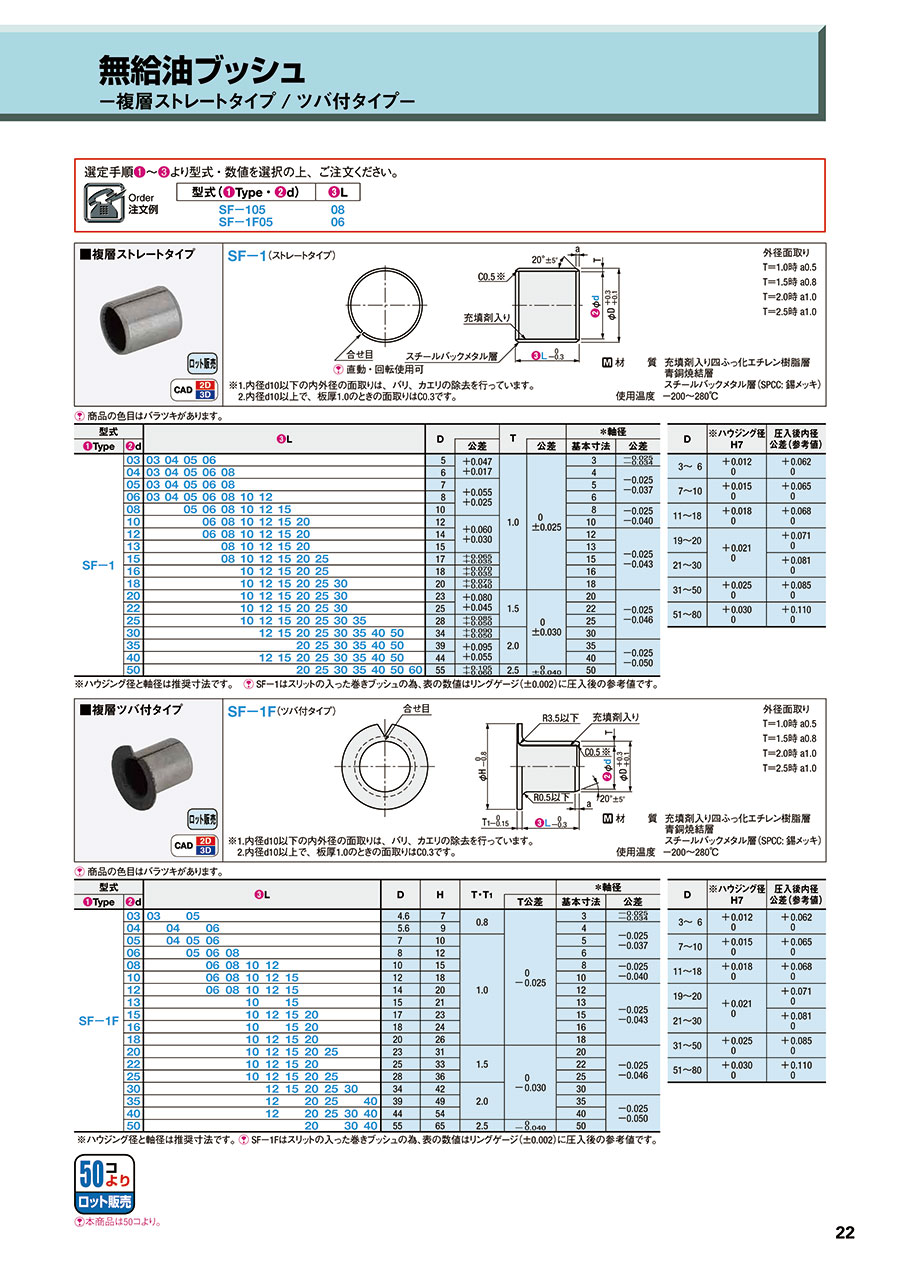

カタログ

商品情報

外形図

※1.内径d10以下の内外径の面取りは、バリ、カエリの除去を行っています。
※2.内径d10以上で、板厚1.0のときの面取りはC0.3です。

製品仕様

材質	充填剤入り四ふっ化エチレン樹脂層青銅焼結層スチールバックメタル層（SPCC：錫メッキ）
使用温度	-200℃～+280℃

規格表

※ハウジング径と軸径は推奨寸法です。
・SF-1はスリットの入った巻きブッシュの為、表の数値はリングゲージ（±0.002）に圧入後の参考値です。

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

全長 L

(mm)

厚さ t

(mm)

RoHS?

最小発注数量

3	5	3	1	10	1個
3	5	4	1	10	1個
3	5	5	1	10	1個
3	5	6	1	10	1個
4	6	3	1	10	1個
4	6	4	1	10	1個
4	6	5	1	10	1個
4	6	6	1	10	1個
4	6	8	1	10	1個
5	7	3	1	10	1個
5	7	4	1	10	1個
5	7	5	1	10	1個
5	7	6	1	10	1個
5	7	8	1	10	1個
6	8	3	1	10	1個
6	8	4	1	10	1個
6	8	5	1	10	1個
6	8	6	1	10	1個
6	8	8	1	10	1個
6	8	10	1	10	1個
6	8	12	1	10	1個
8	10	5	1	10	1個
8	10	6	1	10	1個
8	10	8	1	10	1個
8	10	10	1	10	1個
8	10	12	1	10	1個
8	10	15	1	10	1個
10	12	6	1	10	1個
10	12	8	1	10	1個
10	12	10	1	10	1個
10	12	12	1	10	1個
10	12	15	1	10	1個
10	12	20	1	10	1個
12	14	6	1	10	1個
12	14	8	1	10	1個
12	14	10	1	10	1個
12	14	12	1	10	1個
12	14	15	1	10	1個
12	14	20	1	10	1個
13	15	8	1	10	1個
13	15	10	1	10	1個
13	15	12	1	10	1個
13	15	15	1	10	1個
13	15	20	1	10	1個
15	17	8	1	10	1個
15	17	10	1	10	1個
15	17	12	1	10	1個
15	17	15	1	10	1個
15	17	20	1	10	1個
15	17	25	1	10	1個
16	18	10	1	10	1個
16	18	12	1	10	1個
16	18	15	1	10	1個
16	18	20	1	10	1個
16	18	25	1	10	1個
18	20	10	1	10	1個
18	20	12	1	10	1個
18	20	15	1	10	1個
18	20	20	1	10	1個
18	20	25	1	10	1個

通常単価(税別) (税込単価)	通常出荷日

319円 ( 351円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
439円 ( 483円 )	在庫品1日目当日出荷可能
430円 ( 473円 )	在庫品1日目当日出荷可能
262円 ( 288円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能
454円 ( 499円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
319円 ( 351円 )	在庫品1日目当日出荷可能
588円 ( 647円 )	在庫品1日目当日出荷可能
588円 ( 647円 )	在庫品1日目当日出荷可能
498円 ( 548円 )	在庫品1日目当日出荷可能
262円 ( 288円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
333円 ( 366円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能
349円 ( 384円 )	在庫品1日目当日出荷可能
591円 ( 650円 )	在庫品1日目当日出荷可能
538円 ( 592円 )	在庫品1日目当日出荷可能
591円 ( 650円 )	在庫品1日目当日出荷可能
297円 ( 327円 )	在庫品1日目当日出荷可能
538円 ( 592円 )	在庫品1日目当日出荷可能
468円 ( 515円 )	在庫品1日目当日出荷可能
330円 ( 363円 )	在庫品1日目当日出荷可能
435円 ( 479円 )	在庫品1日目当日出荷可能
444円 ( 488円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	在庫品1日目当日出荷可能
618円 ( 680円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
675円 ( 743円 )	在庫品1日目当日出荷可能
435円 ( 479円 )	在庫品1日目当日出荷可能
454円 ( 499円 )	在庫品1日目当日出荷可能
595円 ( 655円 )	在庫品1日目当日出荷可能
637円 ( 701円 )	在庫品1日目当日出荷可能
344円 ( 378円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
354円 ( 389円 )	在庫品1日目当日出荷可能
721円 ( 793円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
511円 ( 562円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
574円 ( 631円 )	在庫品1日目当日出荷可能
537円 ( 591円 )	在庫品1日目当日出荷可能
576円 ( 634円 )	在庫品1日目当日出荷可能
288円 ( 317円 )	在庫品1日目当日出荷可能
332円 ( 365円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	在庫品1日目当日出荷可能
677円 ( 745円 )	在庫品1日目当日出荷可能
592円 ( 651円 )	在庫品1日目当日出荷可能
476円 ( 524円 )	在庫品1日目当日出荷可能
518円 ( 570円 )	在庫品1日目当日出荷可能
685円 ( 754円 )	在庫品1日目当日出荷可能
553円 ( 608円 )	在庫品1日目当日出荷可能
611円 ( 672円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・ブッシュ本体に油を含浸させることで、「無給油で使用できる、あるいは給油回数を少なくできる」構造を有したすべり軸受けです。
・長時間の保守が不要で、転がり軸受と比べて、高荷重で使用できます。
・薄肉かつ省スペースで、高温・低温の厳しい温度条件及び直動機構・回転機構の用途に使えます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

無給油ブッシュ－複層ストレートタイプ－のレビュー

4.5平均満足度：4.57件のレビュー

星5
71%
星4
14%
星3
14%
星2
0%
星1
0%

スライドガイド

満足度：4.02021/02/01

価格も安くいつでも在庫してあるので急な手配にも対応していただけてたすかっています

1人が参考にしています。

治具

満足度：3.02023/05/30

溶接治具に使用しました。梱包はビニール袋にバラで入っている状態でした。製品が柔らかく変形しやすいので心配になります。

0人が参考にしています。

組立材料

満足度：5.02022/06/23

短納期でたすかります。価格も安いです。精度、強度も満足です。

0人が参考にしています。

滑車シャフト部ブッシュ

満足度：5.02022/02/09

無給油ならDUブッシュを購入しています。今までは某メーカー代理店より購入していましたが、1個から購入でき、送料が無料なこ...もっと読む

0人が参考にしています。

プレス金型で

満足度：5.02021/04/21

普段は無給油ガイドピン用ブッシュは、銅合金のMPBZを使用しています。指定があったのでこれを使用しましたが、問題なく使...もっと読む

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品無給油ブッシュ－複層ストレートタイプ－	無給油ブッシュ－複層ツバ付タイプ－	無給油ブッシュ　フランジ型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ	無給油ブッシュ　ブロック型ハウジングユニット　ポリアセタール樹脂ブッシュ内蔵タイプ	ドライメットLF ブッシュ（LFB）	タフメットDブッシュ（TMDB）
メーカー	ZOB（ゼット・オー・ビー）	ZOB（ゼット・オー・ビー）	ミスミ	ミスミ	オイレス工業	オイレス工業
通常価格	262円-	199円 -	1,170円 -	2,160円 -	115円 -	623円 -
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜
種類	ストレートタイプ	ツバ付タイプ	フランジ一体型	ハウジングユニット	ストレートタイプ	ストレートタイプ
複層系	スチール・青銅焼結・四フッ化エチレン	スチール・青銅焼結・四フッ化エチレン	ポリアセタール	ポリアセタール	バックメタル付PTFE樹脂(四フッ化エチレン)	バックメタル付固体潤滑剤分散型焼結
環境	標準 / 油中	標準 / 油中	食品	食品	標準 / 油中	標準 / 耐異物 / 油中
許容最高PV値範囲(N/mm2・m/s)	2.1～5.0	2.1～5.0	2.1～5.0	2.1～5.0	2.1～5.0	2.1～5.0
許容最高PV値(N/mm2・m/s)	3.6	3.6	2.45	2.45	3.6	3.26
