SONRIN（ソンリン）

重荷重プレート式固定形キャスタ［DP13C1］

カタログ |

通常単価(税別): 1,931円～4,648円

税込単価: 2,124円～5,113円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SONRIN（ソンリン）

通常出荷日：1 日目～

台車や機械装置に幅広く利用されているプレート固定式キャスタです。お客様の用途に...

キャスタタイプ
プレート式固定
金具材質
スチール
ストッパ
なし
車輪特性
なし
取付穴種類
長穴
用途
商業施設ディスプレイ / 物流､台車 / スチール棚､木工家具 / OA機器情報通信機器 / 工場設備 / 建設
荷重区分
重荷重
基本型式
固定タイプ

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

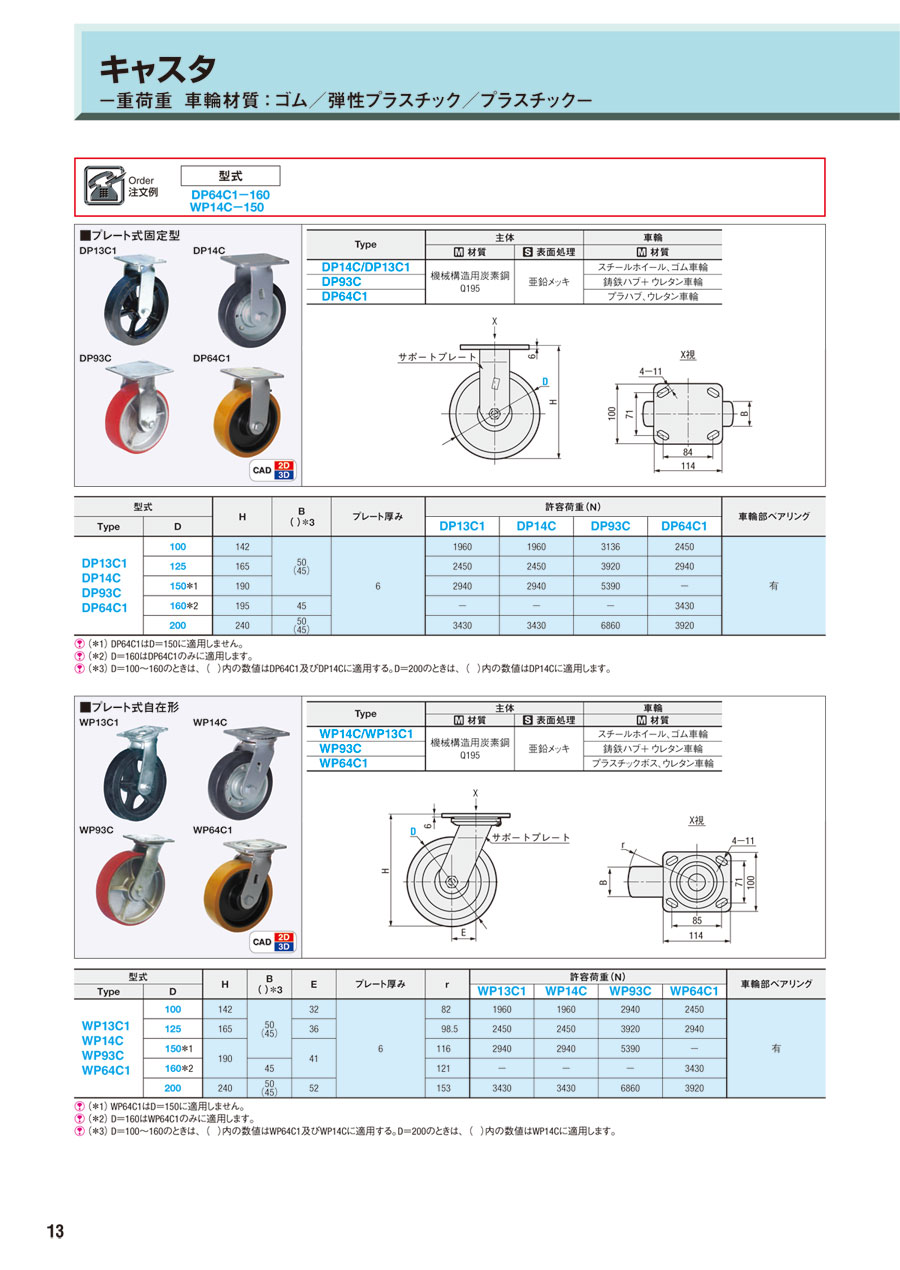

外形図

DP13C1/DP14C/DP93C/DP64C1

DP34C

製品仕様

DP13C1

DP14C

DP93C

DP64C1

DP34C

Type	主体		車輪
Type	材質	表面処理	材質
DP14C/DP13C1	機械構造用炭素銅 Q195	亜鉛メッキ	スチールホイール、ゴム車輪
DP93C			鋳鉄ハブ+ウレタン車輪
DP64C1			プラハブ、ウレタン車輪
DP34C			ナイロン

規格表

（*1） WP64C1はD=150に適用しません。
（*2） D=160はWP64C1のみに適用します。
（*3） D=100～160のときは、（）内の数値はWP64C1及びWP14Cに適用する。D=200のときは、（）内の数値はWP14Cに適用します。

型番リスト

表示件数

型番

取付高さ【範囲選択】

(mm)

取付け高さ H

(mm)

許容荷重【範囲選択】

(daN)

車輪径【範囲選択】

(mm)

車輪径 D

(φ)

車輪材質

取付穴ピッチ長手方向 F

(mm)

取付穴ピッチ短手方向 G

(mm)

許容荷重

(daN)

車輪幅 B

(mm)

プレート長さ A

(mm)

プレート幅 C

(mm)

最小発注数量

130.1～170	142	140.01～220.00	95.1～125	100	ゴム	84	71	350	45	114	100	1個
170.1～200	190	220.01～320.00	125.1～160	150	ゴム	84	71	500	45	114	100	1個
130.1～170	135	220.01～320.00	95.1～125	100	ナイロン	72	62	250	40	97	86	1個
130.1～170	159	220.01～320.00	95.1～125	125	ナイロン	72	62	300	40	97	86	1個
170.1～200	185	320.01～485.00	125.1～160	150	ナイロン	72	62	400	40	97	86	1個
130.1～170	142	220.01～320.00	95.1～125	100	ポリウレタン	-	-	250	45	-	-	1個
130.1～170	165	220.01～320.00	95.1～125	125	ポリウレタン	-	-	300	45	-	-	1個
130.1～170	142	220.01～320.00	95.1～125	100	ポリウレタン	84	71	320	50	114	100	1個
130.1～170	165	320.01～485.00	95.1～125	125	ポリウレタン	84	71	400	50	114	100	1個
200.1～250	240	485.01～750.00	160.1～250	200	ポリウレタン	84	71	700	50	114	100	100個

通常単価(税別) (税込単価)	通常出荷日

2,337円 ( 2,571円 )	7日目〜
3,077円 ( 3,385円 )	7日目〜
1,931円 ( 2,124円 )	7日目〜
2,202円 ( 2,422円 )	7日目〜
2,454円 ( 2,699円 )	7日目〜
2,442円 ( 2,686円 )	7日目〜
2,577円 ( 2,835円 )	7日目〜
3,146円 ( 3,461円 )	7日目〜
3,539円 ( 3,893円 )	7日目〜
4,648円 ( 5,113円 )	7日目〜

詳細情報

基本情報

基本情報

台車や機械装置に幅広く利用されているプレート固定式キャスタです。
お客様の用途に合わせて車輪材質、形状、耐荷重をお選びいただけます。

【特長】
・車輪材質は、ゴム、ナイロン、ポリウレタンの3種から選択可能
・許容荷重は最低60daN～最高700daNと低～高荷重までラインナップ

【用途】
重量のあるワークを運搬する台車や機械装置

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
