SUNGIL（ソンイル）

ユニバーサルジョイントカップリングクランピングタイプ SCJAシリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 3,240円～6,550円

税込単価: 3,564円～7,205円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

通常出荷日：在庫品1日目

正転および逆転が同一で等速回転が可能な軸継手。【特長】・優れた耐久性、耐薬品性...

種類
標準タイプ
特徴
高捻り剛性 / 高耐久性 / 小型 / 耐熱
本体材質
アルミニウム
用途
サーボモータ
許容偏角 (deg)
3
使用温度範囲 (℃)
-50::200
許容エンドプレイ(±) (mm)
0

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が702型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

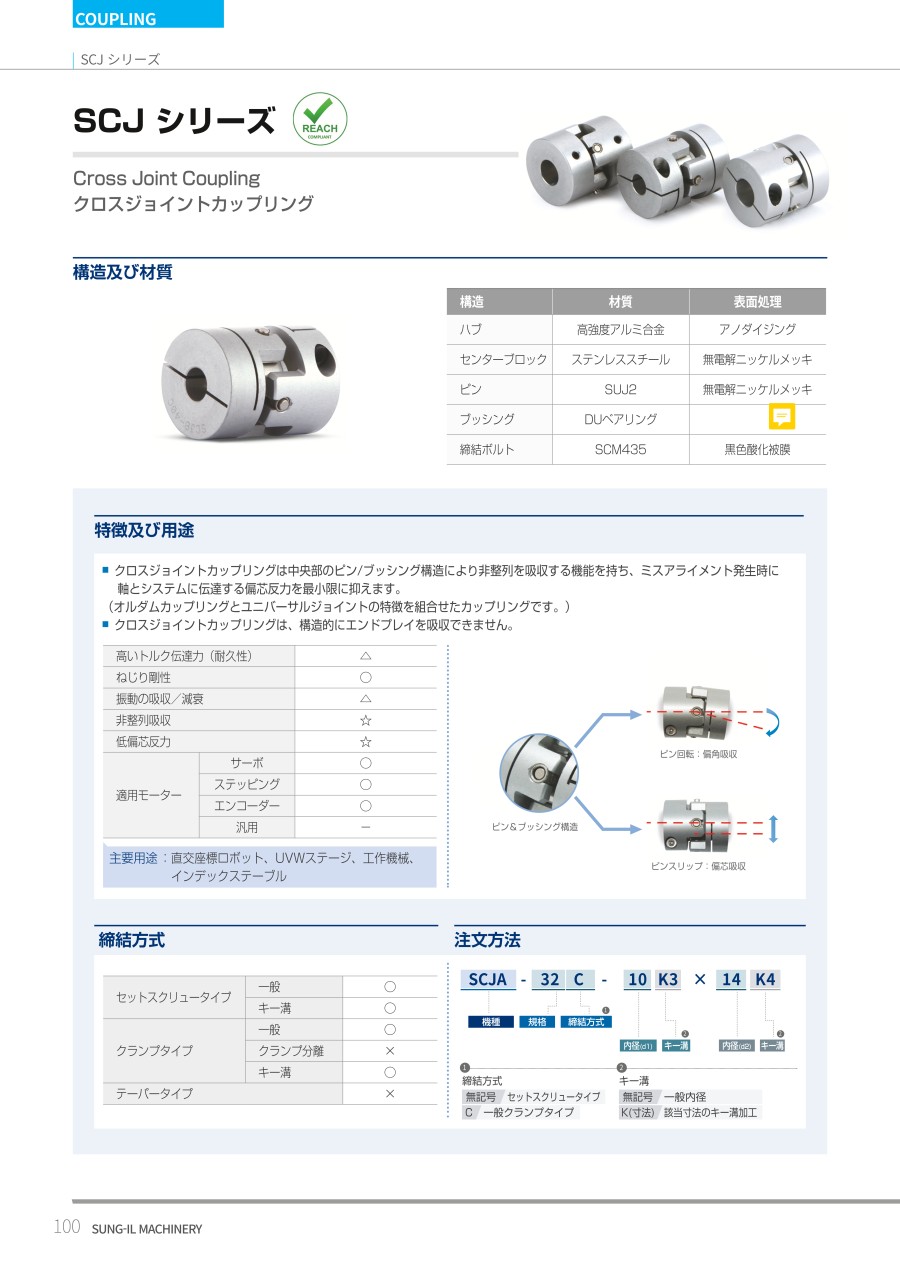

ユニバーサルジョイントカップリングクランピングタイプ［SCJA］の主な概要について

ハブに内蔵されたベアリングとセンターブロックのピンが大きな偏心、偏角を無理なく吸収

構造及び材質
ピン：スチール／表面処理：無電解ニッケルメッキ
プッシュ：ドライベアリング
センターブロック：ステンレススチール
ハブ：アルミニウム合金／表面処理：アルマイト
Clamp bolt：SCM435

クランピングタイプ［SCJA］の外形図と仕様について

クランピングタイプの外形

寸法図

型番	締結ボルト M	締結トルク（N・m）	最大回転数（min^-1）	最大トルク（N・m）	常用トルク（N・m）	ねじり剛性（N・m/rad）	慣性モーメント（kg・m²）	質量（g）	ミスアライメント許容値
型番	締結ボルト M	締結トルク（N・m）	最大回転数（min^-1）	最大トルク（N・m）	常用トルク（N・m）	ねじり剛性（N・m/rad）	慣性モーメント（kg・m²）	質量（g）	偏角（゜）	偏角（mm）	エンドプレイ（mm）
SCJA-15C	M2.6	1	21,000	0.5	0.25	220	3.3×10^-7	9	1.5	0.3	0
SCJA-20C	M2.6	1	16,000	1	0.5	350	1.2×10^-6	19	1.5	0.5	0
SCJA-25C	M3	1.7	12,000	2	1	800	3.3×10^-6	34	1.5	0.5	0
SCJA-32C	M4	3.5	9,000	4	2	1,200	1.1×10^-5	72	1.5	0.5	0
SCJA-40C	M5	8	7,000	10	5	1,900	3.2×10^-5	140	1.5	0.5	0

性能

※ 質量及び慣性モーメントは最大内径を基準にして算定しました。

型番	寸法（mm）（±0.3）						標準内径（d₁,d₂）［mm］
型番	D	L	L₁	E	t	F	3	4	5	6	6.35	8	10	11	12	14	15
SCJA-15C	15	22.2	8	2.7	0.7	3	●	●	●
SCJA-20C	20	23.4	7.9	4.2	0.8	2.8		●	●	●	●	●
SCJA-25C	25	30.4	10.4	5.2	1.3	3.6			●	●	●	●	●
SCJA-32C	32	39	13.5	8.2	1.6	4.4				●	●	●	●	●	●	●
SCJA-40C	40	45.6	16	10	1.8	5.9						●	●	●	●	●	●

規格・標準内径

型番リスト

表示件数

...

型番

SCJA-15C-6.35K2X6.35K2

SCJA-15C-6.35K2X6.35K3

SCJA-15C-6.35K3X6.35

SCJA-15C-6.35K3X6.35K2

SCJA-15C-6.35K3X6.35K3

SCJA-15C-6.35X6.35

許容トルク範囲

(N・m)

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

外径

(φ)

全長

(mm)

最高回転数範囲

(r/min)

許容トルク

(N・m)

最高回転数

(r/min)

許容偏心範囲

(mm)

許容偏心

(mm)

慣性モーメント

(kg・m2)

キー溝有無

d1キー溝記号

d1キー溝幅b1

(mm)

d1キー溝高さt1

(mm)

d2キー溝記号

d2キー溝幅b2

(mm)

d2キー溝高さt2

(mm)

RoHS?

最小発注数量

0.05～1.00	3	3	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	3	4	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	3	5	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	3	5	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	3	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	3	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	3	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	3	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	3	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	3	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	4	4	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	5	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	5	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	4	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	4	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	4	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	-	1個
0.05～1.00	4	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	4	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	5	5	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	5	5	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	両側キー溝	K2	2	1	K2	2	1	10	1個
0.05～1.00	5	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	5	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	両側キー溝	K2	2	1	K2	2	1	10	1個
0.05～1.00	5	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	5	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	5	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K2	2	1	K2	2	1	10	1個
0.05～1.00	5	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	5	5	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	5	5	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	5	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	5	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	5	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	5	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	5	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	5	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	6	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	6	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	両側キー溝	K2	2	1	K2	2	1	10	1個
0.05～1.00	6	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	6	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	6	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K2	2	1	K2	2	1	10	1個
0.05～1.00	6	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	6	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	K3	3	1.4	-	-	-	10	1個
0.05～1.00	6	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K3	3	1.4	K2	2	1	10	1個
0.05～1.00	6	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K3	3	1.4	K3	3	1.4	10	1個
0.05～1.00	6	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	K3	3	1.4	-	-	-	10	1個
0.05～1.00	6	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K3	3	1.4	K2	2	1	10	1個
0.05～1.00	6	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K3	3	1.4	K3	3	1.4	10	1個
0.05～1.00	6	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	6	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	6	6	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	6	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	6	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	6	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	6.35	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	6.35	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K2	2	1	K2	2	1	10	1個
0.05～1.00	6.35	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	6.35	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	片側キー溝	K3	3	1.4	-	-	-	10	1個
0.05～1.00	6.35	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K3	3	1.4	K2	2	1	10	1個
0.05～1.00	6.35	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝付き	K3	3	1.4	K3	3	1.4	10	1個
0.05～1.00	6.35	6.35	15	22.2	10001～78000	0.25	21000	0.21～0.40	0.3	3.3X10^-7	キー溝無	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,240円 ( 3,564円 )	3日目
3,240円 ( 3,564円 )	6日目
3,240円 ( 3,564円 )	6日目
3,424円 ( 3,766円 )	7日目
3,240円 ( 3,564円 )	6日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,240円 ( 3,564円 )	6日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,240円 ( 3,564円 )	6日目
3,240円 ( 3,564円 )	6日目
3,424円 ( 3,766円 )	7日目
3,402円 ( 3,742円 )	3日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,240円 ( 3,564円 )	6日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,609円 ( 3,970円 )	7日目
3,424円 ( 3,766円 )	7日目
3,609円 ( 3,970円 )	7日目
3,609円 ( 3,970円 )	7日目
3,424円 ( 3,766円 )	7日目
3,609円 ( 3,970円 )	7日目
3,609円 ( 3,970円 )	7日目
3,240円 ( 3,564円 )	6日目
3,424円 ( 3,766円 )	7日目
3,240円 ( 3,564円 )	6日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,240円 ( 3,564円 )	6日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,609円 ( 3,970円 )	7日目
3,609円 ( 3,970円 )	7日目
3,424円 ( 3,766円 )	7日目
3,609円 ( 3,970円 )	7日目
3,609円 ( 3,970円 )	7日目
3,424円 ( 3,766円 )	7日目
3,609円 ( 3,970円 )	7日目
3,609円 ( 3,970円 )	7日目
3,424円 ( 3,766円 )	7日目
3,609円 ( 3,970円 )	7日目
3,609円 ( 3,970円 )	7日目
3,402円 ( 3,742円 )	6日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,240円 ( 3,564円 )	6日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,424円 ( 3,766円 )	7日目
3,609円 ( 3,970円 )	7日目
3,609円 ( 3,970円 )	7日目
3,424円 ( 3,766円 )	7日目
3,609円 ( 3,970円 )	7日目
3,609円 ( 3,970円 )	7日目
3,240円 ( 3,564円 )	6日目

...

基本情報

基本情報

正転および逆転が同一で等速回転が可能な軸継手。
【特長】
・優れた耐久性、耐薬品性、耐油性のユニバーサルジョイント。
・ベアリングとセンターブロックのピンが大きな偏心、偏角を無理なく吸収。
・高ねじり剛性、低慣性で内力発生を微小化。
・ピンとベアリングを高精度で組立、バックラッシュの最少化を実現。
・軸と軸が離れた位置にある場合や軸の角度が大きい場合に適したクランピングタイプ。
【用途】
・ROBOTX-Yテーブル、半導体関連機器、精密測定器、各種工作機械、動力を大きな角度で偏角する場所に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ユニバーサルジョイントカップリングクランピングタイプ SCJAシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどこまでも角度付けられますか？

リンクの可動範囲は大きいですが、カタログの偏角の範囲内で使用してください。あまり角度が付きすぎると等速性が損なわれる場合があります。
