SUNGIL（ソンイル）

リジット形カップリングセットスクリュータイプ SRGシリーズ

Name: リジット形カップリング セットスクリュータイプ SRGシリーズ
Brand: SUNGIL（ソンイル）
SKU: 221005200798
Rating: 4.6 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 1,122円～4,506円

税込単価: 1,234円～4,957円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

リジット形カップリングクランピングタイプ

4.6

通常価格(税別)： 1,371円 (税込価格：1,508円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

リジット形カップリングクランピングロングタイプ（アルミニウム）

通常価格(税別)： 1,869円 (税込価格：2,056円)

通常出荷日：在庫品1日目

完全一体構造のリジッド形カップリングセット（スクリュータイプ）。【特長】・バッ...

詳細情報を確認する

本体材質
アルミニウム
許容偏心 (mm)
0
許容偏角 (deg)
0
使用温度範囲 (℃)
-50::200
許容エンドプレイ(±) (mm)
0

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が1,386型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

リジット形カップリングセットスクリュータイプ［SRG］の外形と仕様について

SRG-□□
セットスクリュータイプ

寸法図

Type	M 材質	S 表面処理	A 付属品
SRG-□□	アルミ	アルマイト処理	セットスクリュー

ボルト：SCM435
（Stainless steel bolt is available）

（1）Type	（2）No.	標準内径（3）d₁、（5）d₂選択（d₁≦d₂）（mm）穴の指定方法d₁□×d₂□^（1）	（4）（6）キー溝寸法	寸法（±0.3mm）
（1）Type	（2）No.	標準内径（3）d₁、（5）d₂選択（d₁≦d₂）（mm）穴の指定方法d₁□×d₂□^（1）	（4）（6）キー溝寸法	D	L	L₁	E	F₁	使用ボルトM	F
SRG	16	3 4 5 6	無記号（なし）K2 K3	16	22.5	10.3	2	5	M3	5
	20	4 5 6 8 10	無記号（なし）K2 K3 K4	20	24	11		5.5	M3	5.5
	25	5 6 8 10 11 12	無記号（なし）K2 K3 K4 K5	25	35	16.5		7	M4	7.5
	32	6 8 10 11 12 14 15	無記号（なし）K2 K3 K4 K5 K6	32	40	19		9	M5	9
	43	10 11 12 14 15 16 18 20 22	無記号（なし）K3 K4 K5 K6 K7 K8	43	52	25		12	M6	12
	53	12 14 15 16 18 20 22 24	無記号（なし）K4 K5 K6 K7 K8	53	66	32		15.5	M8	15.5

※ （1）□はキー溝寸法を示します。無記号の場合は、通常内径を示します。
※ キー溝付きタイプの内径です。
※ d1、d2の穴径公差はH7で、相手取付軸の寸法公差はh7です。

Type	NO.	締結トルク（N・m）	最大回転数（min^-1）	定格トルク（N・m）	最大トルク（N・m）	慣性モーメント（kg・m²）	質量（g）
Type	NO.	締結トルク（N・m）	最大回転数（min^-1）	定格トルク（N・m）	最大トルク（N・m）	慣性モーメント（kg・m²）	質量（g）
SRG	16	0.7	25000	0.3	0.6	3.9×10^-7	10
	20	0.7	20000	0.5	1	9.7×10^-7	15.4
	25	1.7	18000	1	2	3.5×10^-6	36
	32	4	14000	2	4	1.1×10^-5	69
	43	7	12000	5	9	4.6×10^-5	153
	53	15	8000	11	22	1.4×10^-4	316

キー溝寸法

（4）（6）キー溝加工	適用軸穴径（d₁、d₂）	b		t		キー呼び寸法 b×h
（4）（6）キー溝加工	適用軸穴径（d₁、d₂）	基準寸法	許容差	基準寸法	許容差	キー呼び寸法 b×h
K2	5～9.525	2	±0.0125	1.0	0～+0.1	2×2
K3	6～10	3	±0.0125	1.4		3×3
K4	8～12	4	±0.015	1.8		4×4
K5	12～17	5		2.3		5×5
K6	15～22	6		2.8		6×6
K7	18～25	7	±0.018	3.0	0～+0.2	7×7
K8	18～30	8	±0.018	3.3	0～+0.2	8×7

キー溝寸法表

型番リスト

表示件数

...

型番

許容トルク範囲

(N・m)

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

外径

(φ)

全長

(mm)

最高回転数範囲

(r/min)

特徴

許容トルク

(N・m)

最高回転数

(r/min)

緩衝部材質

慣性モーメント

(kg・m2)

キー溝有無

d1キー溝記号

d1キー溝幅b1

(mm)

d1キー溝高さt1

(mm)

d2キー溝記号

d2キー溝幅b2

(mm)

d2キー溝高さt2

(mm)

RoHS?

最小発注数量

0.05～1.00	3	3	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	3	4	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	3	5	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	3	5	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	3	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	3	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	3	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	4	4	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	5	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	5	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	4	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	4	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	5	5	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	5	5	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	両側キー溝	K2	2	1	K2	2	1	10	1個
0.05～1.00	5	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	5	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	両側キー溝	K2	2	1	K2	2	1	10	1個
0.05～1.00	5	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	両側キー溝	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	5	5	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	5	5	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	5	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	5	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	5	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	6	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	6	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	両側キー溝	K2	2	1	K2	2	1	10	1個
0.05～1.00	6	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	両側キー溝	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	6	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	K3	3	1.4	-	-	-	10	1個
0.05～1.00	6	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	両側キー溝	K3	3	1.4	K2	2	1	10	1個
0.05～1.00	6	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	両側キー溝	K3	3	1.4	K3	3	1.4	10	1個
0.05～1.00	6	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	6	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	6	6	16	22.5	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.3	25000	アルミニウム	3.9×10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	4	4	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	5	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	5	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	4	6	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	6	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	4	6	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	4	8	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	8	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	4	8	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	4	8	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	-	-	-	K4	4	1.8	10	1個
0.05～1.00	4	10	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	4	10	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	-	-	-	K3	3	1.4	10	1個
0.05～1.00	4	10	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	-	-	-	K4	4	1.8	10	1個
0.05～1.00	5	5	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	5	5	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	両側キー溝	K2	2	1	K2	2	1	10	1個
0.05～1.00	5	6	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	5	6	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	両側キー溝	K2	2	1	K2	2	1	10	1個
0.05～1.00	5	6	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	両側キー溝	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	5	8	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	5	8	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	両側キー溝	K2	2	1	K2	2	1	10	1個
0.05～1.00	5	8	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	両側キー溝	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	5	8	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	両側キー溝	K2	2	1	K4	4	1.8	10	1個
0.05～1.00	5	10	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	K2	2	1	-	-	-	10	1個
0.05～1.00	5	10	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	両側キー溝	K2	2	1	K3	3	1.4	10	1個
0.05～1.00	5	10	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	両側キー溝	K2	2	1	K4	4	1.8	10	1個
0.05～1.00	5	5	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	キー溝無	-	-	-	-	-	-	10	1個
0.05～1.00	5	5	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	片側キー溝	-	-	-	K2	2	1	10	1個
0.05～1.00	5	6	20	24	10001～78000	バックラッシ0 / 低慣性モーメント / 小型 / 耐熱	0.5	20000	アルミニウム	9.7×10^-7	キー溝無	-	-	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,366円 ( 1,503円 )	6日目
1,122円 ( 1,234円 )	6日目
1,366円 ( 1,503円 )	3日目
1,306円 ( 1,437円 )	7日目
1,366円 ( 1,503円 )	6日目
1,306円 ( 1,437円 )	7日目
1,306円 ( 1,437円 )	7日目
1,366円 ( 1,503円 )	6日目
1,122円 ( 1,234円 )	6日目
1,306円 ( 1,437円 )	7日目
1,366円 ( 1,503円 )	在庫品1日目当日出荷可能
1,306円 ( 1,437円 )	7日目
1,306円 ( 1,437円 )	7日目
1,306円 ( 1,437円 )	7日目
1,491円 ( 1,640円 )	7日目
1,306円 ( 1,437円 )	7日目
1,491円 ( 1,640円 )	7日目
1,491円 ( 1,640円 )	7日目
1,366円 ( 1,503円 )	6日目
1,306円 ( 1,437円 )	7日目
1,366円 ( 1,503円 )	3日目
1,306円 ( 1,437円 )	7日目
1,306円 ( 1,437円 )	7日目
1,560円 ( 1,716円 )	7日目
1,491円 ( 1,640円 )	7日目
1,491円 ( 1,640円 )	7日目
1,306円 ( 1,437円 )	7日目
1,491円 ( 1,640円 )	7日目
1,491円 ( 1,640円 )	7日目
1,366円 ( 1,503円 )	6日目
1,306円 ( 1,437円 )	7日目
1,306円 ( 1,437円 )	7日目
1,245円 ( 1,370円 )	6日目
1,245円 ( 1,370円 )	6日目
1,430円 ( 1,573円 )	7日目
1,245円 ( 1,370円 )	6日目
1,430円 ( 1,573円 )	7日目
1,430円 ( 1,573円 )	7日目
1,496円 ( 1,646円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	7日目
1,430円 ( 1,573円 )	7日目
1,430円 ( 1,573円 )	7日目
1,496円 ( 1,646円 )	6日目
1,610円 ( 1,771円 )	7日目
1,430円 ( 1,573円 )	7日目
1,430円 ( 1,573円 )	7日目
1,615円 ( 1,777円 )	7日目
1,430円 ( 1,573円 )	7日目
1,615円 ( 1,777円 )	7日目
1,615円 ( 1,777円 )	7日目
1,430円 ( 1,573円 )	7日目
1,615円 ( 1,777円 )	7日目
1,615円 ( 1,777円 )	7日目
1,615円 ( 1,777円 )	7日目
1,430円 ( 1,573円 )	7日目
1,615円 ( 1,777円 )	7日目
1,615円 ( 1,777円 )	7日目
1,306円 ( 1,437円 )	6日目
1,430円 ( 1,573円 )	7日目
1,245円 ( 1,370円 )	6日目

...

基本情報

基本情報

完全一体構造のリジッド形カップリングセット（スクリュータイプ）。
【特長】
・バックラッシュ0。
・修正不要で優れた耐油性と耐薬品性。
・軽量で極小の慣性モーメント。
・シンプルな形をしたカップリングで、高ねじり剛性のため強固なトルク伝達が可能。
【用途】
・二軸の完全な連結に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

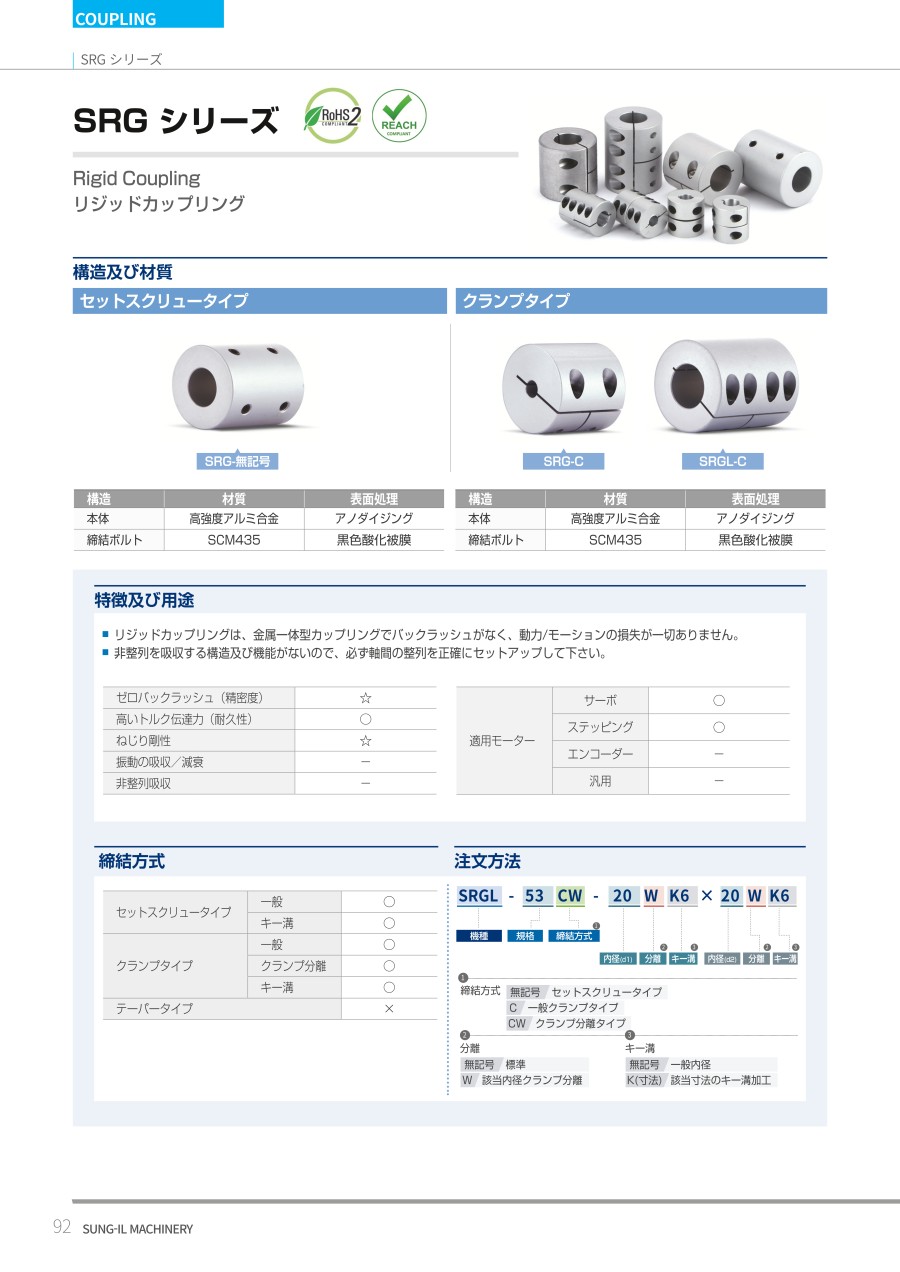

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リジット形カップリングセットスクリュータイプ SRGシリーズのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

キー溝付リジットカップリング

満足度：5.02022/03/23

リジット形カップリングですが片側キー溝加工している商品は珍しく、安価だったので購入してみました。

1人が参考にしています。

生産設備に使用しています

満足度：4.02023/10/25

機械設備のエンコーダーと駆動シャフトの接続に使用しています。以前はカプリングにキー溝がないタイプのモデルを使っていました...もっと読む

0人が参考にしています。

アクチュエータと位置決め用のアームとの連結に使用

満足度：5.02018/06/27

アクチュエータと位置決め用のアームとの連結に使用しています。リジット形で必要なスペックを満たしており且つ安価であることの...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q材質は何ですか？

本体は高硬度アルミ合金です。

Qカタログに記載がありませんが、ミスアライメントはどこまで許容できますか？

リジッドカップリングはミスアライメントを一切許容できません。カップリングおよび周辺機器保護のため、必ず正確な芯出しをしてください。

この商品を見た人は、こんな商品も見ています

	今見ている商品リジット形カップリングセットスクリュータイプ SRGシリーズ	リジット形カップリングクランピングタイプ	リジット形カップリングクランピングロングタイプ（アルミニウム）	リジッド形カップリングクランプロングタイプ RCL	リジッド形カップリングクランプノーマルタイプ RC	リジット形カップリング－クランピングタイプ－［SCG-C・SCGS-C］
メーカー	SUNGIL（ソンイル）	SUNGIL（ソンイル）	SUNGIL（ソンイル）	JIT ｶｯﾌﾟﾘﾝｸﾞ	JIT ｶｯﾌﾟﾘﾝｸﾞ	SC（エス・シー）
通常価格	1,122円-	1,371円 -	1,869円 -	1,516円 -	1,357円 -	1,438円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	3日目〜	4日目〜	6日目〜
本体材質	アルミニウム	アルミニウム	アルミニウム	アルミニウム	アルミニウム	-
許容偏心(mm)	0	0	0	-	-	0
許容偏角(deg)	0	0	0	-	-	0
使用温度範囲(℃)	-50::200	-50::200	-50::200	-20::220	-20::220	-
許容エンドプレイ(±)(mm)	0	0	0	-	-	-
