SC（エス・シー）

リジット形カップリング －クランピングタイプ－ ［SCG-C・SCGS-C］

リジット形カップリング －クランピングタイプ－ ［SCG-C・SCGS-C］

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が24型番あります。
数量：

商品情報

外形図

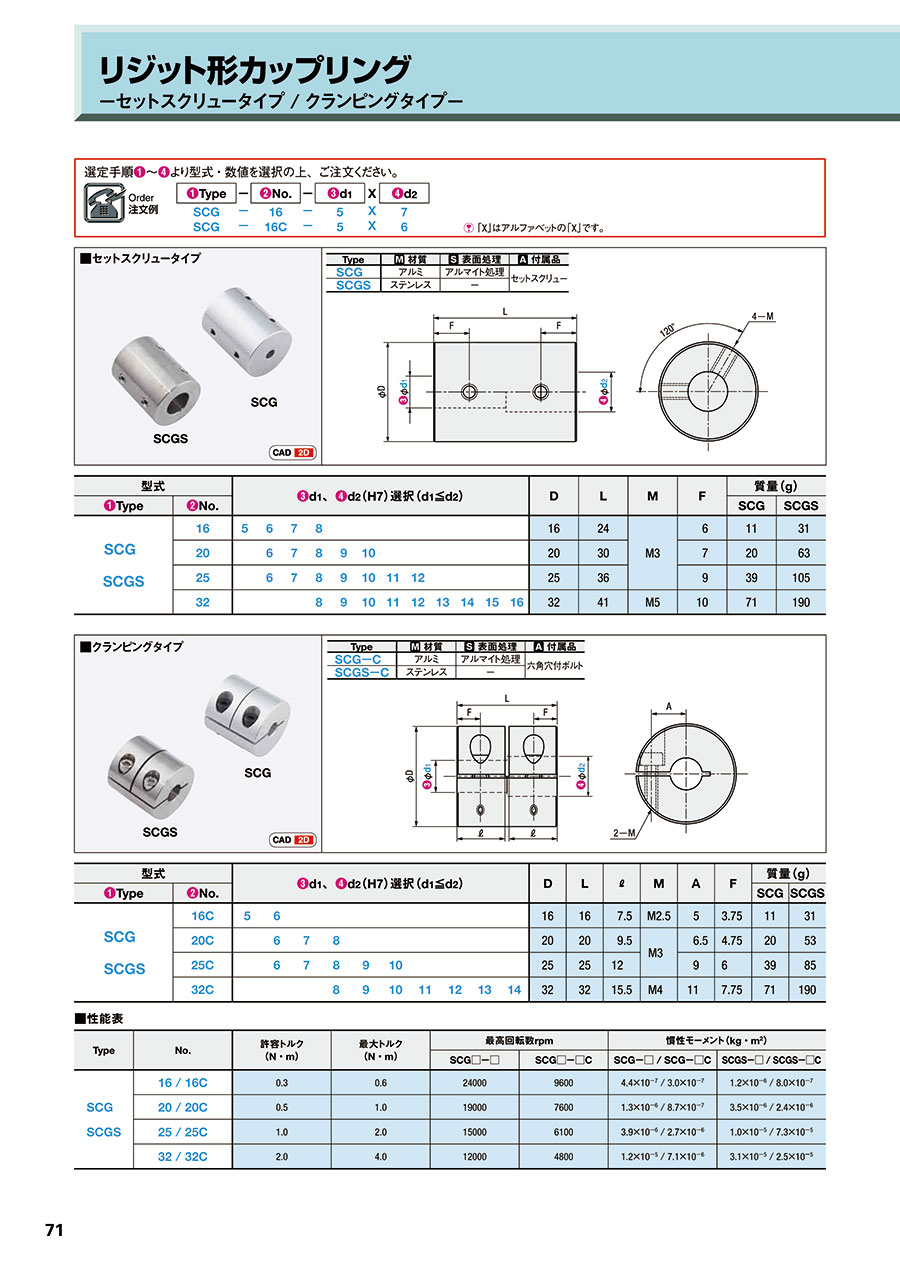

リジット形カップリング －クランピングタイプ－ ［SCG-C・SCGS-C］ 外形図01

製品仕様

リジット形カップリング －クランピングタイプ－ ［SCG-C・SCGS-C］ 製品仕様01
type材質表面処理付属品
SCG-Cアルミアルマイト処理六角穴付ボルト
SCGS-Cステンレス-

規格表

リジット形カップリング －クランピングタイプ－ ［SCG-C・SCGS-C］ 規格表01
リジット形カップリング －クランピングタイプ－ ［SCG-C・SCGS-C］ 規格表02

型番リスト

表示件数
  • 1
    • 型番
    SCG-16C-5X6
    SCG-20C-6X6
    SCG-20C-6X8
    SCG-20C-7X7
    SCG-25C-6X10
    SCG-25C-8X10
    SCG-25C-9X9
    SCG-25C-9X10
    SCG-32C-9X12
    SCG-32C-9X14
    SCG-32C-12X12
    SCG-32C-13X14
    SCGS-16C-5X5
    SCGS-20C-6X8
    SCGS-20C-8X8
    SCGS-25C-6X6
    SCGS-25C-6X10
    SCGS-25C-8X8
    SCGS-25C-8X10
    SCGS-25C-10X10
    SCGS-32C-8X10
    SCGS-32C-8X14
    SCGS-32C-10X12
    SCGS-32C-12X12

    許容トルク範囲

    (N・m)

    軸穴径（加工済） d1

    (φ)

    軸穴径（加工済） d2

    (φ)

    外径 D

    (φ)

    全長 L

    (mm)

    本体材質

    最大トルク

    (N・m)

    最高回転数

    (r/min)

    		最小発注数量
    1.01～3.00
    5
    6
    16
    16
    アルミニウム
    0.6
    9500
    1個
    1.01～3.00
    6
    6
    20
    20
    アルミニウム
    1
    7600
    1個
    1.01～3.00
    6
    8
    20
    20
    アルミニウム
    1
    7600
    1個
    1.01～3.00
    7
    7
    20
    20
    アルミニウム
    1
    7600
    1個
    1.01～3.00
    6
    10
    25
    25
    アルミニウム
    2
    6100
    1個
    1.01～3.00
    8
    10
    25
    25
    アルミニウム
    2
    6100
    1個
    1.01～3.00
    9
    9
    25
    25
    アルミニウム
    2
    6100
    1個
    1.01～3.00
    9
    10
    25
    25
    アルミニウム
    2
    6100
    1個
    3.01～5.00
    9
    12
    32
    32
    アルミニウム
    4
    4800
    1個
    3.01～5.00
    9
    14
    32
    32
    アルミニウム
    4
    4800
    1個
    3.01～5.00
    12
    12
    32
    32
    アルミニウム
    4
    4800
    1個
    3.01～5.00
    13
    14
    32
    32
    アルミニウム
    4
    4800
    1個
    1.01～3.00
    5
    5
    16
    16
    [ステンレス] ステンレス
    0.6
    9500
    1個
    1.01～3.00
    6
    8
    20
    20
    [ステンレス] ステンレス
    1
    7600
    1個
    1.01～3.00
    8
    8
    20
    20
    [ステンレス] ステンレス
    1
    7600
    1個
    1.01～3.00
    6
    6
    25
    25
    [ステンレス] ステンレス
    2
    6100
    1個
    1.01～3.00
    6
    10
    25
    25
    [ステンレス] ステンレス
    2
    6100
    1個
    1.01～3.00
    8
    8
    25
    25
    [ステンレス] ステンレス
    2
    6100
    1個
    1.01～3.00
    8
    10
    25
    25
    [ステンレス] ステンレス
    2
    6100
    1個
    1.01～3.00
    10
    10
    25
    25
    [ステンレス] ステンレス
    2
    6100
    1個
    3.01～5.00
    8
    10
    32
    32
    [ステンレス] ステンレス
    4
    4800
    1個
    3.01～5.00
    8
    14
    32
    32
    [ステンレス] ステンレス
    4
    4800
    1個
    3.01～5.00
    10
    12
    32
    32
    [ステンレス] ステンレス
    4
    4800
    1個
    3.01～5.00
    12
    12
    32
    32
    [ステンレス] ステンレス
    4
    4800
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,438円
    ( 1,582円 )
    8日目〜
    1,663円
    ( 1,829円 )
    8日目〜
    1,746円
    ( 1,921円 )
    8日目〜
    1,746円
    ( 1,921円 )
    8日目〜
    1,940円
    ( 2,134円 )
    8日目〜
    2,036円
    ( 2,240円 )
    8日目〜
    1,940円
    ( 2,134円 )
    8日目〜
    1,940円
    ( 2,134円 )
    8日目〜
    2,187円
    ( 2,406円 )
    8日目〜
    2,187円
    ( 2,406円 )
    8日目〜
    2,187円
    ( 2,406円 )
    8日目〜
    2,187円
    ( 2,406円 )
    8日目〜
    2,187円
    ( 2,406円 )
    9日目〜
    2,187円
    ( 2,406円 )
    9日目〜
    2,187円
    ( 2,406円 )
    9日目〜
    2,280円
    ( 2,508円 )
    9日目〜
    2,562円
    ( 2,818円 )
    9日目〜
    2,280円
    ( 2,508円 )
    9日目〜
    2,280円
    ( 2,508円 )
    9日目〜
    2,562円
    ( 2,818円 )
    6日目〜
    2,870円
    ( 3,157円 )
    9日目〜
    3,013円
    ( 3,314円 )
    9日目〜
    2,870円
    ( 3,157円 )
    9日目〜
    2,870円
    ( 3,157円 )
    9日目〜
  • 1

    • 詳細情報

    基本情報

    SC（エス・シー） リジット形 リジット形カップリング -クランピングタイプ- ［SCG-C・SCGS-C］。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    リジット形カップリング －クランピングタイプ－ ［SCG-C・SCGS-C］のレビュー
    5平均満足度：5.01件のレビュー
    モーター、ローラー間の軸連結
    5
    満足度：5.02018/06/09
    クランピングタイプを購入させていただきました。剛性、締結力、品質など期待通りでした。
    0人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    リジット形カップリング －クランピングタイプ－ ［SCG-C・SCGS-C］
    リジット形カップリング －セットスクリュータイプ－ SAD/SSD ［SAD16-3］
    リジット形カップリング －セットスクリュータイプ－ ［SCG・SCGS］
    リジット形カップリング クランピングタイプ
    リジット形カップリング　クランピングロングタイプ
    カップリング　リジット形セパレートタイプ
    メーカーSC（エス・シー）LINK（リンク）SC（エス・シー）SUNGIL（ソンイル）ミスミミスミ
    通常価格1,438円-6,552円1,333円 -1,371円 ---
    通常出荷日6日目〜在庫品1日目在庫品1日目〜在庫品1日目〜3日目3日目
    最高回転数範囲(r/min)4001～1000010001～7800010001～78000-10001～7800010001～78000
    特徴高捻り剛性 / 高トルク / バックラッシ0標準（入力禁止） / バックラッシ0 / 低慣性モーメント / 小型高捻り剛性 / 高トルク / バックラッシ0-高ねじり剛性 / バックラッシゼロ / 低慣性モーメント高ねじり剛性 / バックラッシゼロ / 低慣性モーメント
    許容偏心(mm)0-00--
    許容偏角(deg)0-00--
