商品情報

外形図

製品仕様

型番	使用線材 φ4.2	PK3-DU30N	PK3-DU30P	PK3-5N	PK3-5P	PK3-R2N	PK3-R2P	PK3-QM1N	PK3-QM1P	PK3-V03N	PK3-V03P
検出方式		拡散反射型		透過型		レンズ反射形		レンズ反射形		距離設定反射型
検出距離		30cm、白色紙300×300（60cm）		5m		2m		10cm		3cm
光源		赤外発光ダイオード 850nm		赤外発光ダイオード 940nm		赤外発光ダイオード 850nm		赤外発光ダイオード 660nm		赤外発光ダイオード 850nm
使用電圧		DC12～24V
消費電流		25mA max.		40mA max.		25mA max.		20mA max.		30mA max.
負荷電流		100mA max. at DC24V
出力形式		NPN L.on/D.on	PNP L.on/D.on	NPN L.on/D.on	PNP L.on/D.on	NPN L.on/D.on	PNP L.on/D.on	NPN L.on/D.on	PNP L.on/D.on	NPN L.on/D.on	PNP L.on/D.on
応答時間		1.5ms max.		1.5ms max.		1.5ms max.		1ms max.		1.5ms max.
絶縁抵抗		20MΩ min.（DC500V）
絶縁耐圧		AC1000V 60Hz 60s
使用周囲温度		-20℃～+60℃
使用周囲湿度		35%～85% RH
防水構造		IP64
外観材質		ABS
接続方式		仮結線φ4.2×2m/4線
質量		約60g		約115g		約60g		約60g		約60g

型番リスト

表示件数

型番

PK3-QM1N

PK3-R2N

検出方式

検出距離【区分】

標準検出物体

(φ)

検出の種類（反射形のみ）

光軸の配置種類

検出光の種類

検出光の色

出力方式

接続方式

応答時間

(ms)

検出距離詳細

(mm)

最小発注数量

拡散反射	～100	-	レンズ反射形	投光・受光一体単体使用	標準	赤	NPNノーマルオープン	2m 引出しタイプ	≦1	100	1個
拡散反射	～2000	-	レンズ反射形	投光・受光一体反射板使用	標準	赤外線	NPNノーマルオープン	2m 引出しタイプ	≦1.5	2000	1個

通常単価(税別) (税込単価)	通常出荷日

4,166円 ( 4,583円 )	在庫品1日目当日出荷可能
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

海外製で低価格でご提供。
【特長】
・「光」を信号として投光部から発射し、受光部で検出物体によって発生した反射光を検出し、遮光量の変化を検出することで、出力信号を得ます。
・透過型の場合、10m以上の検出距離を実現します。
・検出物体の表面反射および遮光量によって検出を行うため、ガラス、プラスチック、木材、液体などほぼすべての物体の検出ができます。
・回路が電子部品からなるため、次回の作動時間が無く、応答時間が非常に短い。
・特殊な光学システムと回路により、高精度の位置決めと微小物体の検出が可能です。
・光は色特性を持っているため、特定の波長に対応する反射率と吸収率がそれぞれ異なります。そのため、受光量の変化により、色の検出と識別ができます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番：PK3-R2Nにつきまして、4線から3線に配線変更いたします。使用や機能に影響しません。配線以外の仕様変更はございません。

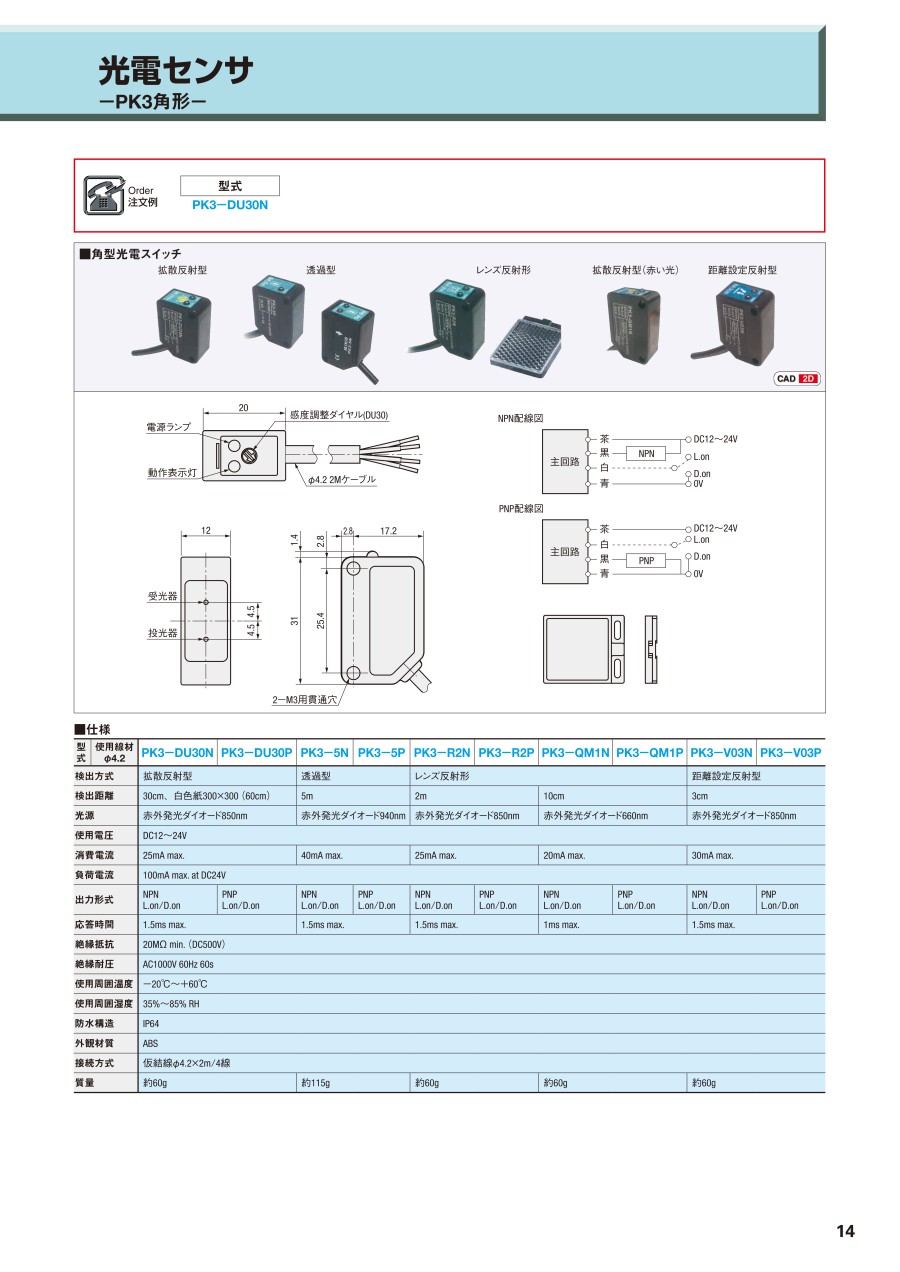

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

光電センサ－PK3角形－のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

社内設備

満足度：5.02018/09/10

ＬＥＤ光電センサの価格でレーザ光電センサが買えるのは嬉しいです。若干スポット径が大きいですが特に問題ありません。外形...もっと読む

0人が参考にしています。

製品の試作用

満足度：5.02018/07/04

安価だがPNP、NPNの切り替えが出来るので試しに購入し使用。当方の製品範囲では十分な性能で何より安価でよかったがPNP...もっと読む

0人が参考にしています。

2件全て見る
