エリアセンサ －OAPシリーズ－
- 通常単価(税別)
- 9,550円～37,318円
- 税込単価
- 10,505円～41,050円
【特長】・13mm超薄型、幅わずか30mm。・最小検出物体30mm。・感知しな...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- 本品は投光部・受光部・ケーブル(2本)のセット品です。
- 数量1の注文で、投光部・受光部・ケーブル(2本)の1セットが納品されます。
未確定：候補が7型番あります。
商品情報

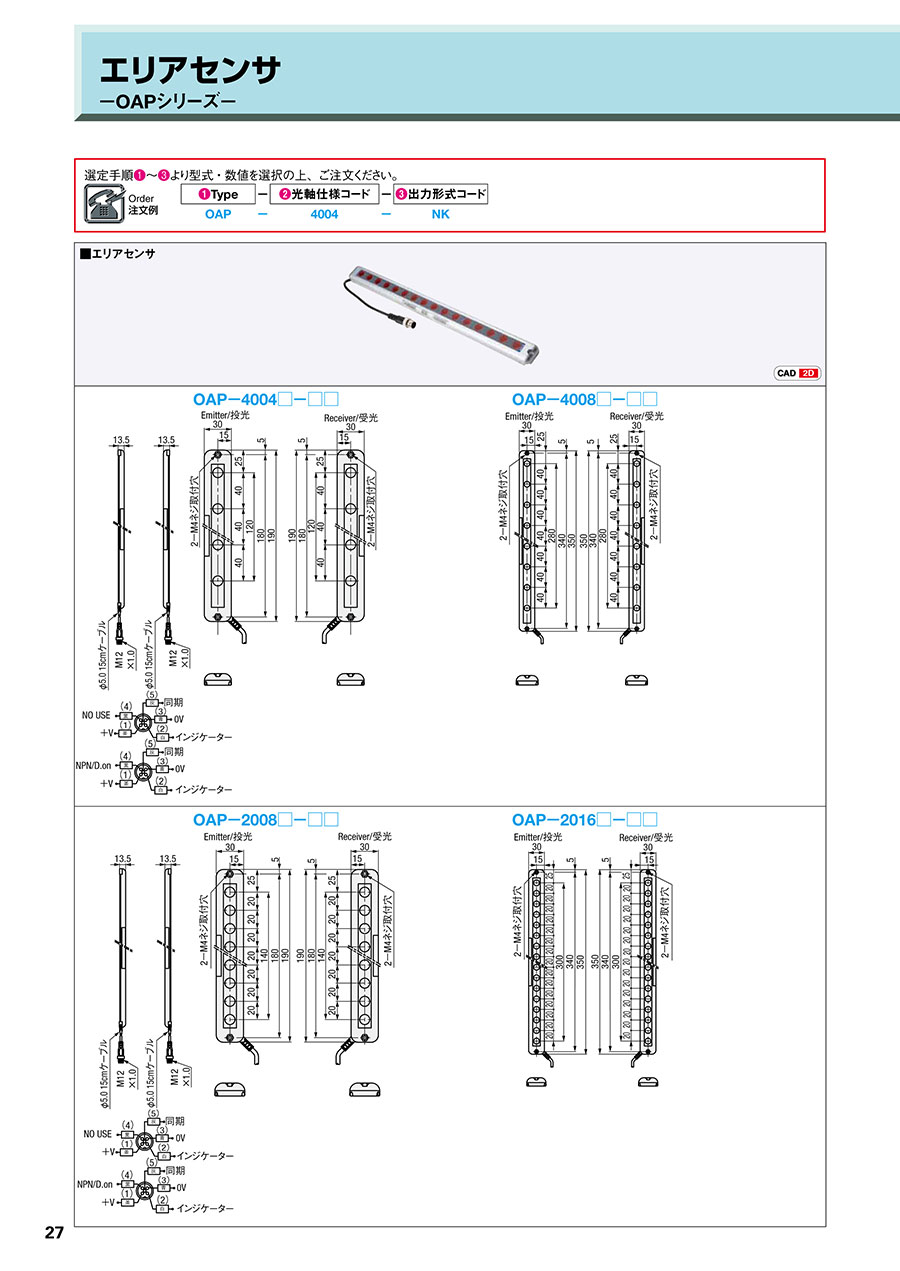

外形図
OAP-4004□-□□
OAP-4008□-□□
OAP-2008□-□□
OAP-2016□-□□
付属ケーブル：M125R-PUR-2M （2ｍ/2本）
［！］本品は投光部・受光部・ケーブル(2ｍ/2本)のセット品です。
数量1の注文で、投光部・受光部・ケーブル(2ｍ/2本)の1セットが納品されます。
＊付属コネクタ付きケーブル、M125R-PUR-2M（2ｍ）。 5ｍ（別売）はこちら＞＞
製品仕様
性能表
| 型番 | NPN出力 | OAP-4004-NK | OAP-4004S-NK | OAP-4008-NK | OAP-4008S-NK | OAP-2008-NK | OAP-2008S-NK | OAP-2016-NK | OAP-2016S-NK |
|---|---|---|---|---|---|---|---|---|---|
| PNP出力 | ― | ― | OAP-4008-PK | ― | ― | ― | ― | ― | |
| 検出方式 | 透過型 | ||||||||
| 分解能 | 60mmの不透明物体 | 30mmの不透明物体 | |||||||
| 検出距離 | 0.1m～5m | 0.1m～2m | 0.2m～5m | 0.2m～2m | 0.6m～5m | 0.3m～2m | 0.9m～5m | 0.5m～2m | |
| 検出高さ | 120mm | 280mm | 140mm | 300mm | |||||
| 光源 | 赤外発光LED:850mm | ||||||||
| 光軸数 | 4 | 8 | 16 | ||||||
| 光軸ピッチ | 40mm | 20mm | |||||||
| LED表示灯 | 5セットのLEDにそれぞれ 投光器と受光器あり | 7セットのLEDにそれぞれ 投光器と受光器あり | 5セットのLEDにそれぞれ 投光器と受光器あり | 7セットのLEDにそれぞれ 投光器と受光器あり | |||||
| 発光ダイオードが点滅する、上から下への投光が正常な場合は、すべてのLEDランプが点灯、発行回路が故障した場合は、正常になるまで点滅を続ける | |||||||||
| 作動方式 | 任意のビームが遮断された場合に出力 | ||||||||
| 使用電圧 | DC12～24V±10%（リップルP-P:10%まで） | ||||||||
| 消費電流 | 投光器:30mA以下 | 投光器:60mA以下 | 投光器:90mA以下 | 投光器:135mA以下 | |||||
| 受光器:15mA以下 | 受光器:30mA以下 | 受光器:35mA以下 | 受光器:70mA以下 | ||||||
| 最大荷重 | 100mA以下（DC24Vの場合） | ||||||||
| 保護回路 | 電源逆接続保護回路・出力短絡保護回路 | ||||||||
| 応答時間 | OFF:最大応答時間15ms | ||||||||
| ON:最大応答時間20ms | |||||||||
| 絶縁抵抗 | 最小20MΩ（DC500V） | ||||||||
| 耐電圧 | AC1000V 60Hz 60S | ||||||||
| 周囲温度 | -10℃～+45℃（結霜、氷結なきこと） | ||||||||
| 周囲湿度 | 35%～85% RH相対湿度 | ||||||||
| 保存温度範囲 | -10℃～+45℃（結霜、氷結なきこと） | ||||||||
| 保存湿度範囲 | 35%～95% RH相対湿度 | ||||||||
| 防水構造 | IP62 | ||||||||
| 外観材質 | ABS | ||||||||
| 接続方式 | 投光器:M12ピグテール（5P）/M12コネクタ15cmコード式 | ||||||||
| 受光器:M12ピグテール（5P）/M12コネクタ15cmコード式 | |||||||||
| 質量 | 約200g | 約253g | 約200g | 約253g | |||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,774円 ( 14,051円 ) | 在庫品1日目当日出荷可能 |
20,206円 ( 22,227円 ) | 在庫品1日目当日出荷可能 |
37,318円 ( 41,050円 ) | 在庫品1日目当日出荷可能 |
25,182円 ( 27,700円 ) | 在庫品1日目当日出荷可能 |
9,550円 ( 10,505円 ) | 在庫品1日目当日出荷可能 |
14,023円 ( 15,425円 ) | 在庫品1日目当日出荷可能 |
22,040円 ( 24,244円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・13mm超薄型、幅わずか30mm。
・最小検出物体30mm。
・感知しない場合は、緑色と赤色のLEDが点滅し続けるが、遮断された場合は、すべてのLEDが一斉に点灯します。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
- 本品は投光部・受光部・ケーブル(2本)のセット品です。
- 数量1の注文で、投光部・受光部・ケーブル(2本)の1セットが納品されます。
カタログ
エリアセンサ －OAPシリーズ－のレビュー
簡易装置で使用するセーフティライトカーテンの代用
4
4.02020/10/26
コンパクト、2m延長ケーブル付き、安価、問題なく使用できます。
見た目はオモチャ、昔のパチンコ店のネオンみたいなランプが...もっと読む
6人が参考にしています。
自社設備の安全センサの代用
4
4.02020/03/03
安全センサーの代用として、危険エリアへの侵入検出に使用しました。
センサーを横切れば鉛筆程度のものであれば問題なく検出し...もっと読む
2人が参考にしています。
回転機周りの安全センサー
4
4.02018/08/23
日本製品と比較して安価な点が良いです。LEDランプにて反応状態を常に目視確認出来るところも良いです。ただ国産製品の場合、...もっと読む
2人が参考にしています。
エリアセンサ
4
4.02022/04/05
有名メーカに比べて安価で、単純な用途目的としては機能は十分。
ランプが動いているのが気になる。
通常は緑で、遮光したら赤...もっと読む
1人が参考にしています。
部品のピッキング確認
4
4.02021/11/12
何よりも安いのが魅力で購入しました。値段相応の外装で、物を落としたりぶつけたりすると壊れてしまいそうです。用途に応じて保...もっと読む
