MYT（エム・ワイ・ティー）

フランジ付リニアブッシュスタンダード型シングルタイプ丸

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 488円～19,156円

税込単価: 537円～21,072円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

MYT（エム・ワイ・ティー）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

MYT（エム・ワイ・ティー）

通常出荷日：在庫品1日目

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...

タイプ
標準フランジ
フランジ形状
丸フランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
軸受鋼
外筒表面処理
表面処理なし
潤滑の種類
なし
フランジ形状
丸型
ボール材質
軸受鋼
シール
有り
金属リテーナー有無
なし

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

フランジ部の接続方式はねじ込み式となります。

製品仕様

Type	外筒			ボール	リテーナ	使用雰囲気温度	A 付属品
丸フランジ	M 材質	H 硬度	S 表面処理	M 材質	M 材質	使用雰囲気温度	A 付属品
LMYMF	軸受鋼	HRC60～64	-	軸受鋼	ナイロン	-20～80℃	シール材質ニトリルゴム

規格表

kgf=9.80665N

型番リスト

表示件数

型番

軸径

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外径 D

(φ)

最小発注数量

6	206	19	12	1個
8	274	24	15	1個
10	372	29	19	1個
12	510	30	21	1個
13	510	32	23	1個
16	774	37	28	1個
20	882	42	32	1個
25	980	59	40	1個
30	1570	64	45	1個
35	1670	70	52	1個
40	2160	80	60	1個
50	3820	100	80	1個
80	7350	140	120	1個

通常単価(税別) (税込単価)	通常出荷日

488円 ( 537円 )	在庫品1日目当日出荷可能
623円 ( 685円 )	在庫品1日目当日出荷可能
560円 ( 616円 )	在庫品1日目当日出荷可能
561円 ( 617円 )	在庫品1日目当日出荷可能
594円 ( 653円 )	在庫品1日目当日出荷可能
637円 ( 701円 )	在庫品1日目当日出荷可能
794円 ( 873円 )	在庫品1日目当日出荷可能
988円 ( 1,087円 )	在庫品1日目当日出荷可能
1,383円 ( 1,521円 )	在庫品1日目当日出荷可能
1,747円 ( 1,922円 )	在庫品1日目当日出荷可能
2,583円 ( 2,841円 )	在庫品1日目当日出荷可能
4,481円 ( 4,929円 )	在庫品1日目当日出荷可能
19,156円 ( 21,072円 )	1日目〜

詳細情報

基本情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。中国に本社を構える直動部品メーカーです。MYT社の商品は、厳重な管理体制の下で製造され、世界各国で採用されています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

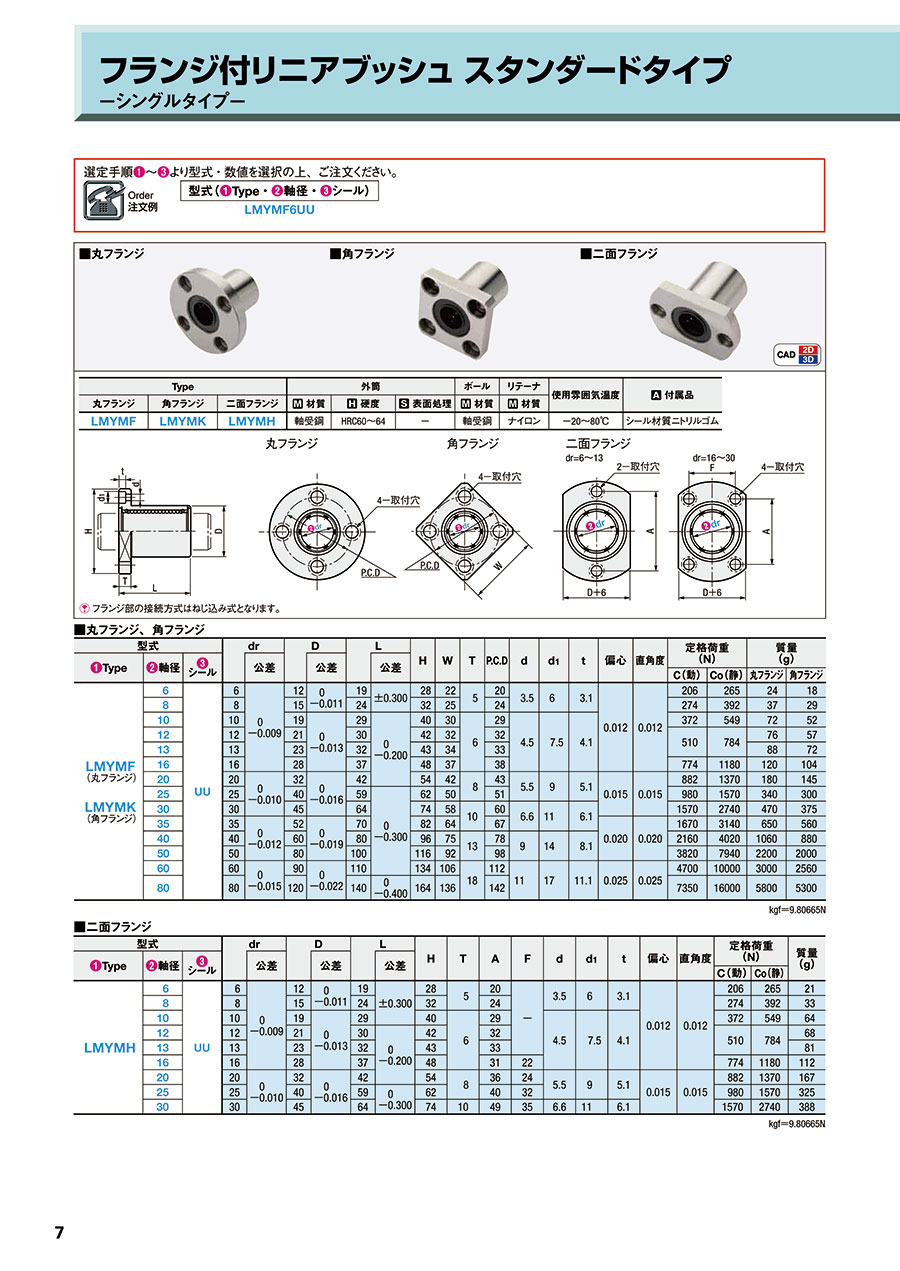

カタログ
