リニアブッシュスタンダード型 シングルタイプ [LMYMUU]

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • カタログにおいて基本定格荷重の動定格(Dyn.)と静定格(Stat.)のデータが逆になっております。
未確定:候補が15型番あります。
数量:

商品情報

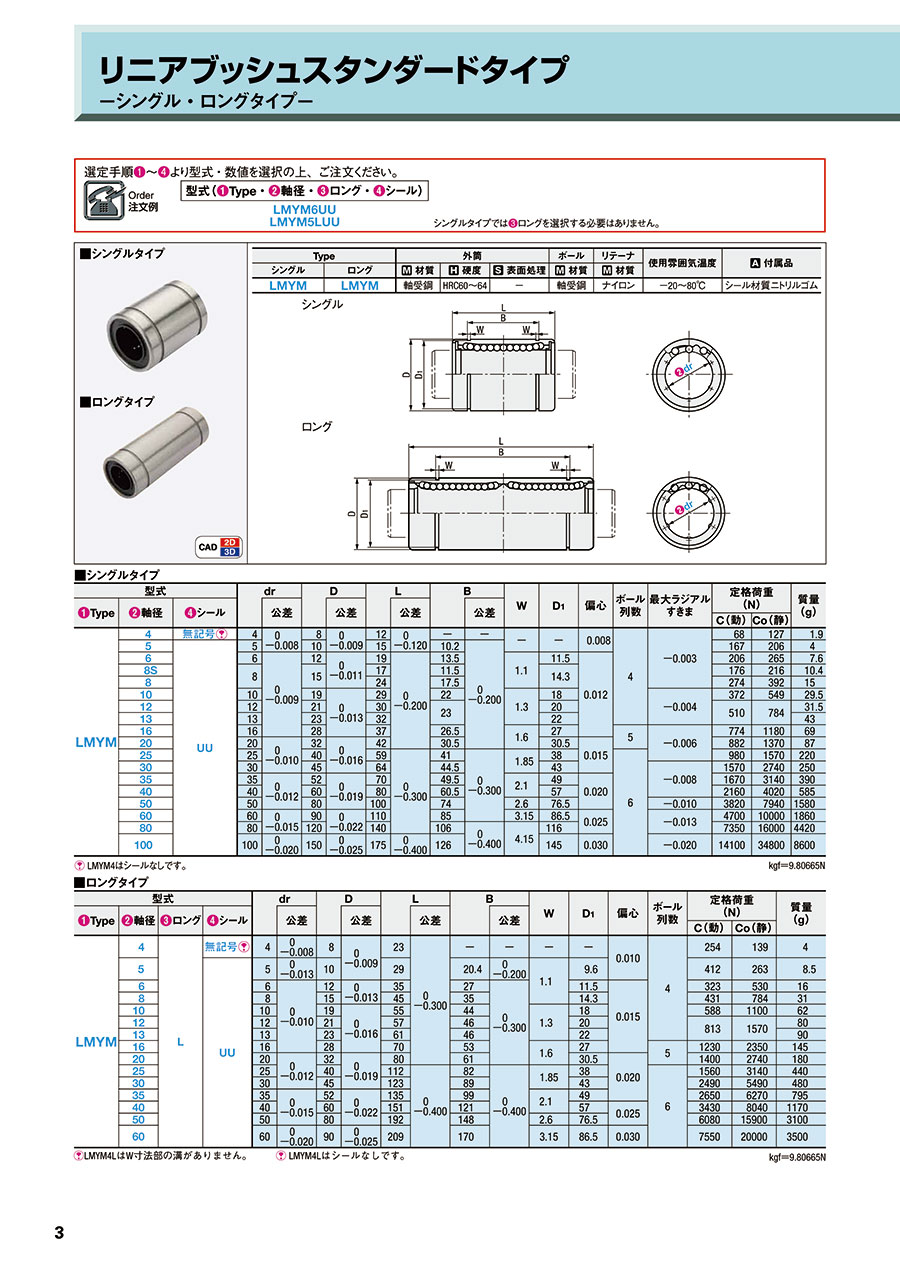

外形図

リニアブッシュスタンダード型 シングルタイプ [LMYMUU] 外形図

製品仕様

Type外筒ボールリテーナ使用雰囲気温度A 付属品
シングルM 材質H 硬度S 表面処理M 材質M 材質
LMYM軸受鋼HRC60~64-軸受鋼ナイロン-20~80℃シール材質ニトリルゴム

規格表

リニアブッシュスタンダード型 シングルタイプ [LMYMUU] 規格表

kgf=9.80665N
LMYM4はシールなしです。

型番リスト

表示件数

軸径

(φ)

基本定格荷重 動定格

(N)

全長 L

(mm)

外径 D

(φ)

シール

最小発注数量
4
68
12
8
なし
1個
5
167
15
10
有り
1個
6
206
19
12
有り
1個
8
176
17
15
有り
1個
8
274
24
15
有り
1個
10
372
29
19
有り
1個
12
510
30
21
有り
1個
13
510
32
23
有り
1個
16
774
37
28
有り
1個
20
882
42
32
有り
1個
25
980
59
40
有り
1個
30
1570
64
45
有り
1個
40
2160
80
60
有り
1個
60
4700
110
90
有り
1個
80
7350
140
120
有り
1個
通常単価(税別) (税込単価)
通常出荷日
488
( 537 )
在庫品1日目当日出荷可能
488
( 537 )
在庫品1日目当日出荷可能
414
( 455 )
在庫品1日目当日出荷可能
416
( 458 )
在庫品1日目当日出荷可能
421
( 463 )
在庫品1日目当日出荷可能
488
( 537 )
在庫品1日目当日出荷可能
373
( 410 )
在庫品1日目当日出荷可能
466
( 513 )
在庫品1日目当日出荷可能
488
( 537 )
在庫品1日目当日出荷可能
488
( 537 )
在庫品1日目当日出荷可能
696
( 766 )
在庫品1日目当日出荷可能
847
( 932 )
在庫品1日目当日出荷可能
1,508
( 1,659 )
在庫品1日目当日出荷可能
4,594
( 5,053 )
在庫品1日目当日出荷可能
11,277
( 12,405 )
1日目〜

詳細情報

基本情報

スタンダードなリニアブッシュのシングルタイプです。標準的な使用に適します。豊富なバリエーションで軸径サイズに適用いたします。MYT社は中国に本社を構える直動部品メーカーです。MYT社の商品は、厳重な管理体制の下で製造され、世界各国で採用されています。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • カタログにおいて基本定格荷重の動定格(Dyn.)と静定格(Stat.)のデータが逆になっております。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
