タイプ
~mmCAD
- 3D
出荷日
- すべて
- 当日出荷可能
リニアレールスライダー エコノミータイプ
- 通常単価(税別)
- 4,912円
- 税込単価
- 5,403円
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商...
詳細情報を確認するLGD-12Eの仕様・寸法情報
種類
ベアリングタイプ
セット品/単品
ブロック単品
材質
[アルミ] A6005
耐荷重（床置）（範囲選択）(N)
1000.1～
耐荷重（床置）(N)
1400
軸径
12
種類
エコノミータイプ
-
-
商品情報
外形図
静的許容モーメント
回転方向
ピッチング方向
ヨーイング方向
製品仕様
| 部品名 | M 材質 | S 表面処理 |
|---|---|---|
| スライダー | A6005 | アルマイト処理 |
| レール | A6005・S55C | アルマイト処理・クロムメッキ |
| ボルト | S30C | 四三酸化鉄皮膜 |
| ローラー | SUJ2 | - |
規格表
※スライダー単品を注文する場合、スライダー数とR寸法の指定は必要ありません。
※穴数がR/Pで、両端のG寸法を確保する必要があります、両端のG寸法は同じ寸法です。
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。取り付け・メンテナンスの手間を抑えたリニアガイドを製造、販売している台湾メーカー。本製品は、国内のみならず海外からも高い評価を受けています。
ご注意
- ミスミでは追加工や特注の対応はしておりません。
- 他社製品との組み合わせ、使用につきまして、動作保証はしておりません。ご了承ください。

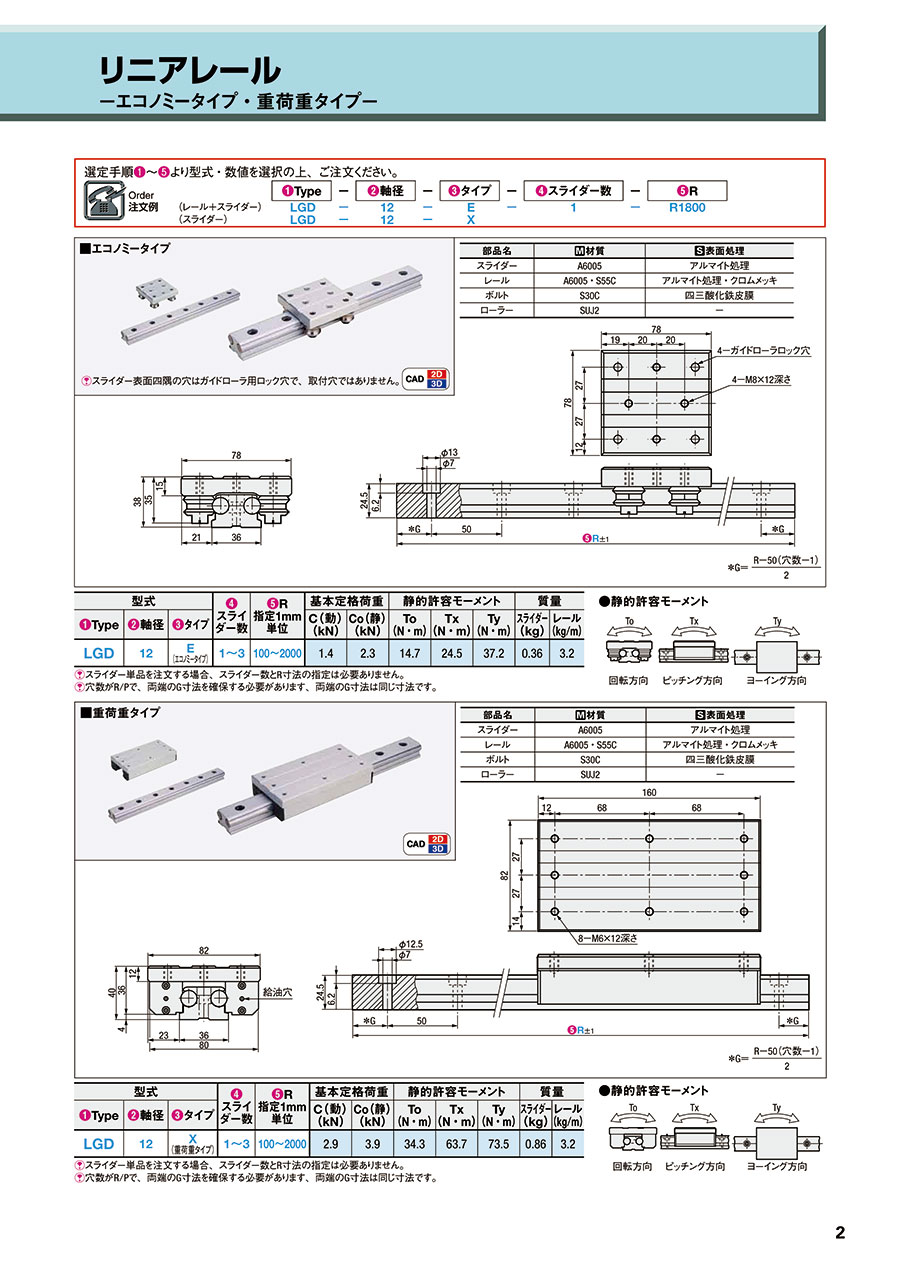

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。リニアレールスライダー エコノミータイプの型番LGD-12Eのページです。
型番LGD-12Eに関する仕様情報を記載しております。
