リニアレール 標準タイプ
- 通常単価(税別)
- -
- 税込単価
- -
ガイドレール長さ1mm単位で指定可能な商品です。スライダー数も1～3個で選択可...
詳細情報を確認する未確定：候補が18型番あります。
商品情報
外形図
軸径=8
注）標準タイプとロングタイプのL1寸法とC寸法は異なります。
軸径=12・16
製品仕様
| 部品名 | （M）材質 | （S）表面処理 |
|---|---|---|
| スライダー | A6005 | アルマイト処理 |
| レール | A6005・S55C | アルマイト処理・クロムメッキ |
| ボルト | S30C | 四三酸化鉄皮膜 |
| ローラー | SUJ2 | - |
| 型式 | 基本定格荷重 | 静的許容モーメント | 質量 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| （1）Type | （2）軸径 | （3）タイプ | C（動） （kN） | Co（静） （kN） | To （N・m） | Tx （N・m） | Ty （N・m） | スライダー （kg） | レール （kg/m） |
| LGD | 8 | A（標準タイプ） | 0.3 | 0.4 | 4.9 | 9.8 | 19.6 | 0.2 | 3.2 |
| L（ロングタイプ） | 0.5 | 14.7 | 22.5 | 0.26 | |||||
| 12 | A（標準タイプ） | 1.5 | 2.5 | 14.7 | 24.5 | 24.5 | 0.52 | ||
| L（ロングタイプ） | 1.8 | 2.9 | 19.6 | 56.8 | 63.7 | 0.7 | |||
| 16 | A（標準タイプ） | 2.9 | 3.9 | 35.3 | 58.8 | 78.4 | 1.3 | ||
| L（ロングタイプ） | 3.3 | 4.1 | 68.6 | 98 | 1.6 | ||||
静的許容モーメント
回転方向
ピッチング方向
ヨーイング方向
規格表
[ ! ]スライダー単品をご希望の場合、お手数ですがWeb見積にて型番を直接をお願いいたします。スライダー型番は注文例を参照ください。
[ ! ]穴数がR/Pで、両端のG寸法を確保する必要があります、両端のG寸法は同じ寸法です。
[ ! ]本製品の摩擦係数に関するデータは所有していません。
選定サポート情報
注文例
| 1Type | ‐ | 2＋3軸径＋タイプ | ‐ | 4スライダー数 | ‐ | 5R | |
| （レール＋スライダー） | LGD | ‐ | 12A | ‐ | 1 | ‐ | R1800 |
| （スライダー単品） | LGD | ‐ | 8L |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
- ( - ) | 8日目〜 |
詳細情報
基本情報
ガイドレール長さ1mm単位で指定可能な商品です。スライダー数も1～3個で選択可能。スタンダードなタイプのリニアレールです。LYNXEYEMOTION社は取り付け・メンテナンスの手間を抑えたリニアガイドを製造、販売している台湾メーカー。本製品は、国内のみならず海外からも高い評価を受けています。
ご注意
- ミスミでは追加工や特注の対応はしておりません。
- 他社製品との組み合わせ、本商品2本の継足し使用につきまして、動作保証はしておりません。ご了承ください。

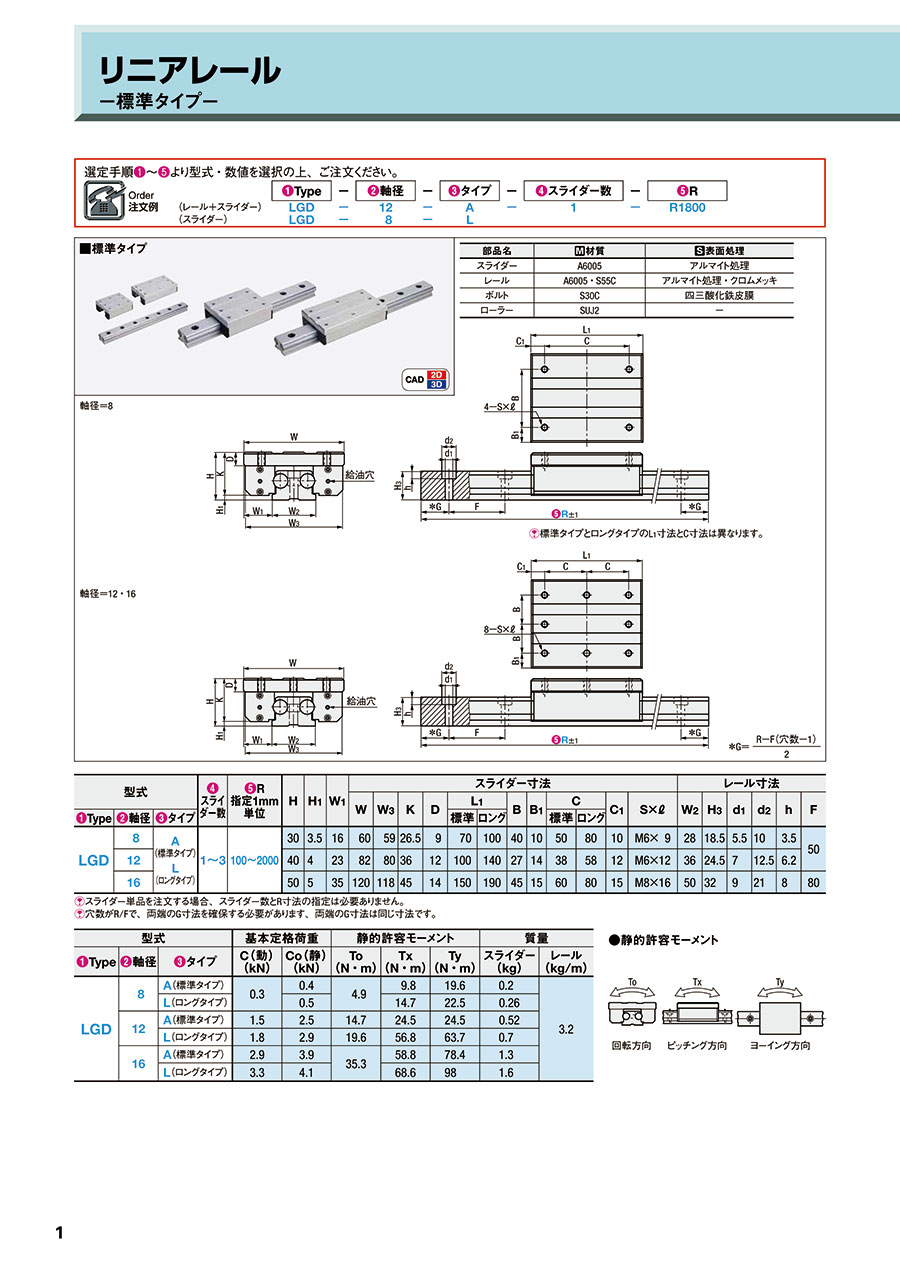

カタログ
