（2）外径 M	（3）ストローク S	最大吸収エネルギー（N・m）	時間当たりの最大吸収エネルギー（N・m/h）	有効質量（kg）	衝突力（N）	復帰力（N）	質量（g）
42	25	250	130,000	25～7,000	12,000	50～85	1,000
	50	500	157,500	45～10,000		35～75	1,300
	75	750	195,000	55～10,500		35～100	1,600
64	50	1,250	245,000	70～16,000	33,000	80～165	3,500
	100	2,550	335,000	115～19,000		85～210	4,700
	150	3,750	370,000	130～26,500		95～360	6,100

規格表

型式				L	L₁	C	D	E	φd	φd₁	G	φN	M×P
（1）Type	（2）外径 M	（3）ストローク S	（4）表面処理	L	L₁	C	D	E	φd	φd₁	G	φN	M×P
UPA	42	25	無記号（黒色塗装） N （ニッケルメッキ）	167	48	94	32	29	45	14	49	38	M42×P1.5
		50		217	83	119	44	42			61.5
		75		267	108	144	56	55			74
	64	50		241	86	138	50	49	58	20	67.5	50	M64×P2.0
		100		341	136	188	74	74			95
		150		471	216	238	75	75			141

選定サポート情報

注文例

（1）Type（2）外径（3）ストローク（4）表面処理

型番リスト

表示件数

型番

ねじの呼び(M)

ストローク S

(mm)

最大吸収エネルギ

(J)

取付ねじ呼び【詳細】

有効質量

(kgf)

最大抗力値

(N)

ピストンロッド復帰力

(N)

毎分吸収エネルギ量

(J/min)

全長 L

(mm)

ピッチ

(Pitch)

表面処理

最小発注数量

42	25	250	42	25～7000	12000	50～85	130000	167	1.5	黒色塗装	1個
42	25	250	42	25～7000	12000	50～85	130000	167	1.5	ニッケルメッキ	1個
42	50	500	42	45～10000	12000	35～75	157500	217	1.5	黒色塗装	1個
42	50	500	42	45～10000	12000	35～75	157500	217	1.5	ニッケルメッキ	1個
42	75	750	42	55～10500	12000	35～100	195000	267	1.5	黒色塗装	1個
42	75	750	42	55～10500	12000	35～100	195000	267	1.5	ニッケルメッキ	1個
64	100	2550	64	115～19000	33000	85～210	335000	341	2.0	ニッケルメッキ	1個
64	150	3750	64	130～26500	33000	95～360	370000	471	2.0	黒色塗装	1個
64	150	3750	64	130～26500	33000	95～360	370000	471	2.0	ニッケルメッキ	1個
64	50	1250	64	70～16000	33000	80～165	245000	241	2.0	黒色塗装	1個
64	50	1250	64	70～16000	33000	80～165	245000	241	2.0	ニッケルメッキ	1個

通常単価(税別) (税込単価)	通常出荷日

20,554円 ( 22,609円 )	5日目〜
21,565円 ( 23,722円 )	12日目〜
21,830円 ( 24,013円 )	10日目〜
22,841円 ( 25,125円 )	12日目〜
22,918円 ( 25,210円 )	10日目〜
23,930円 ( 26,323円 )	12日目〜
53,501円 ( 58,851円 )	12日目〜
55,596円 ( 61,156円 )	10日目〜
58,005円 ( 63,806円 )	12日目〜
47,070円 ( 51,777円 )	10日目〜
49,481円 ( 54,429円 )	12日目〜

詳細情報

基本情報

基本情報

設備の衝撃吸収には欠かせないショックアブソーバ！
小型～大型まで幅広いサイズ展開で御用意しています。

【特長】
・多孔化技術により、固定内管の上に複数のオリフィスを設け、外管を回すことで有効なオリフィス断面を調整し、外管上の溝の長さを大きくします。
・変化する衝撃エネルギーによって調整でき、開口レベルによって0～8の数字で総作用力を表すことができます。
・最大吸収エネルギーは250～3750Jまで対応

【用途】
振動が大きい装置や設備の衝撃吸収

カタログ

商品TOP

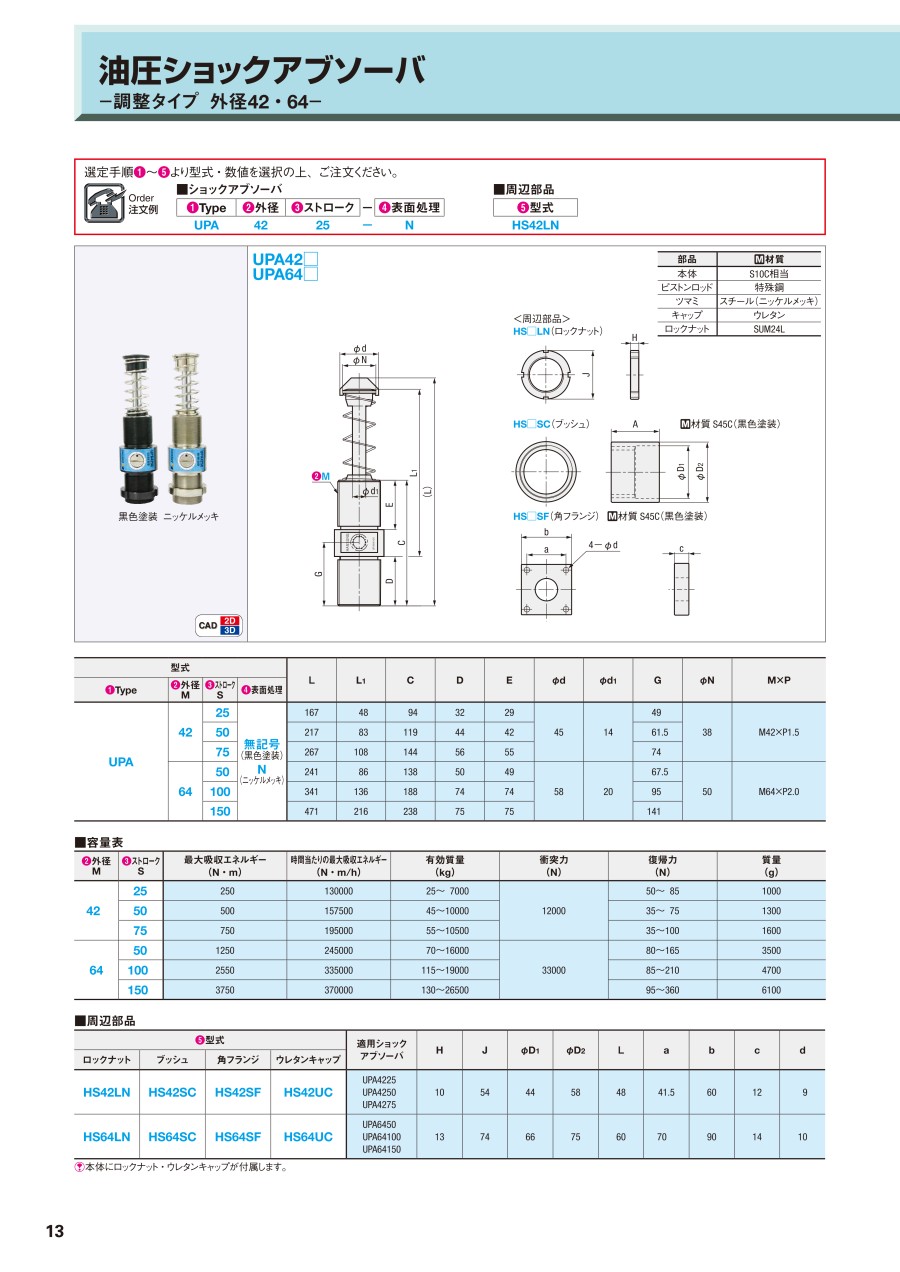

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

油圧ショックアブソーバ－調整タイプ外径42・64－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品油圧ショックアブソーバ－調整タイプ外径42・64－	油圧ショックアブソーバ調整タイプ外径12～16	油圧ショックアブソーバ－調整タイプ外径30・36－	油圧ショックアブソーバ－固定タイプ外径14・20－	油圧ショックアブソーバ固定タイプ（外径08～12）	ショックアブソーバ　コンパクト調整タイプ
メーカー	HANSUNG（ハンサン）	HANSUNG（ハンサン）	HANSUNG（ハンサン）	HANSUNG（ハンサン）	HANSUNG（ハンサン）	ミスミ
通常価格	20,554円-	4,620円 -	12,641円 -	4,579円 -	3,086円 -	7,409円 -
通常出荷日	5日目〜	在庫品1日目〜	5日目〜	8日目〜	在庫品1日目〜	在庫品1日目
種類	調整式	調整式	調整式	固定式	固定式	コンパクト調整タイプ
ねじの規格	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ
材質	スチール	スチール	スチール	スチール	スチール	SUM
最大衝突速度(m/s)	3.5	3.5	3.5	4	4	1
使用温度範囲(℃)	-10::60	-10::60	-10::60	-10::60	-10::60	-5::70
