HANSUNG（ハンサン）

油圧ショックアブソーバ－調整タイプ外径30・36－

カタログ |

通常単価(税別): 12,641円～14,986円

税込単価: 13,905円～16,485円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

HANSUNG（ハンサン）

通常出荷日：5 日目～

設備の衝撃吸収には欠かせないショックアブソーバ！衝撃速度に合わせて衝撃吸収範囲...

種類
調整式
ねじの規格
メートルねじ
材質
スチール
最大衝突速度 (m/s)
3.5
使用温度範囲 (℃)
-10::60
本体/関連部品
本体
オリフィス方式
多孔オリフィス式
使用環境
標準
ピッチ (Pitch)
1.5
カバー有無
有り

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

UPA3035

UPA36□□

製品仕様

材質

本体：S10C相当
ピストンロッド：特殊鋼
ツマミ：スチール（ニッケルメッキ）
キャップ：ウレタン
ロックナット：SUM24L

容量表

（2）外径 M	（3）ストローク S	最大吸収エネルギー（N・m）	時間当たりの最大吸収エネルギー（N・m/h）	有効質量（kg）	衝突力（N）	復帰力（N）	質量（g）
30	35	170	80,000	15～1,950	5,000	30～60	600
36	25	180	90,000	17～2,450	6,000	40～75	680
36	50	350	110,000	34～4,900	6,000	25～60	780

規格表

型式				L	L₁	L₂	φd	φd₁	T	M×P
（1）Type	（2）外径 M	（3）ストローク S	（4）表面処理	L	L₁	L₂	φd	φd₁	T	M×P
UPA	30	35	無記号（黒色塗装） N （ニッケルメッキ）	198	128	24	28	10	10	M30×P1.5
	36	25		182	107	26	34			M36×P1.5
	36	50		232	132	26	34			M36×P1.5

選定サポート情報

注文例

（1）Type（2）外径（3）ストローク（4）表面処理

型番リスト

表示件数

型番

ねじの呼び(M)

ストローク S

(mm)

最大吸収エネルギ

(J)

取付ねじ呼び【詳細】

有効質量

(kgf)

最大抗力値

(N)

ピストンロッド復帰力

(N)

毎分吸収エネルギ量

(J/min)

全長 L

(mm)

表面処理

最小発注数量

30	35	170	30	15～1950	5000	30～60	80000	198	ニッケルメッキ	1個
36	25	180	36	17～2450	6000	40～75	90000	182	黒色塗装	1個
36	25	180	36	17～2450	6000	40～75	90000	182	ニッケルメッキ	1個
36	50	350	36	34～4900	6000	25～60	110000	232	黒色塗装	1個
36	50	350	36	34～4900	6000	25～60	110000	232	ニッケルメッキ	1個

通常単価(税別) (税込単価)	通常出荷日

14,986円 ( 16,485円 )	12日目〜
12,641円 ( 13,905円 )	5日目〜
13,364円 ( 14,700円 )	12日目〜
13,723円 ( 15,095円 )	5日目〜
14,445円 ( 15,890円 )	12日目〜

詳細情報

基本情報

基本情報

設備の衝撃吸収には欠かせないショックアブソーバ！
衝撃速度に合わせて衝撃吸収範囲を調整できます。

【特長】
・最大吸収エネルギーは170～350Jまで対応、小～中規模の設備や装置の振動緩和におすすめです
・衝撃吸収レベルは強力、標準、軽量から選択可能
・ピストン復帰力は最小25～75Nで選択可能
・ばねの復帰が早く、効率良い衝撃吸収が可能
・高耐久、長寿命でコストメリット大！！

【用途】
振動が大きい装置や設備の衝撃吸収

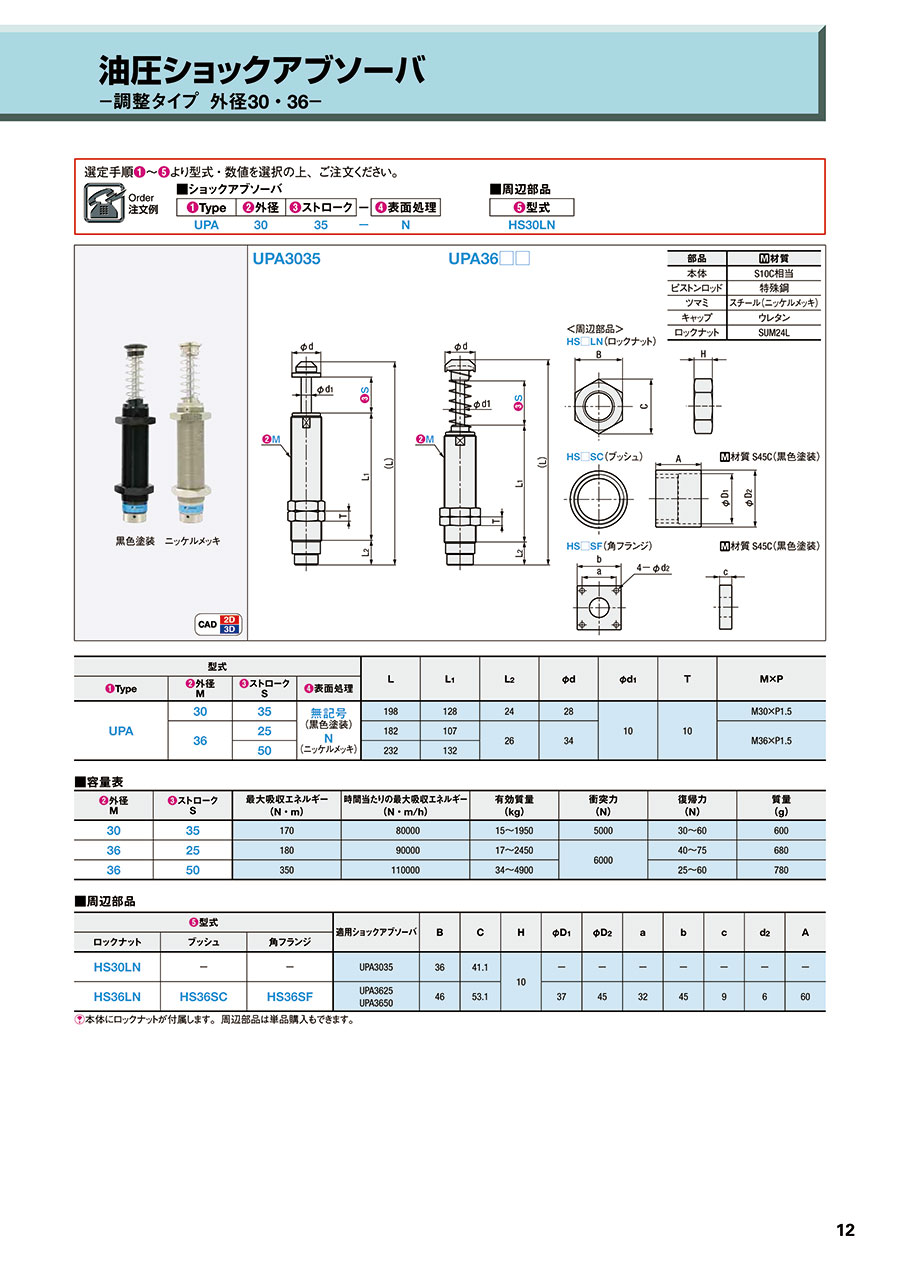

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
