FLAIR（フレア）

外付取手アルミニウム／ABS

Name: 外付取手 アルミニウム／ABS
Brand: FLAIR（フレア）
SKU: 221005196680
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 919円～1,538円

税込単価: 1,011円～1,692円

汎用タイプの角型取手です。【特長】・ピッチは3種類からお選びいただけます・材質...

詳細情報を確認する

本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
丸穴
グリップ断面形状
角形

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

No.90AL／180AL

No.99／114／129

No.90／120／180

A部断面図

製品仕様

材質：アルミ（No.90AL／180AL） ABS樹脂（No.99／114／129／90／120／180）

規格表

型番リスト

表示件数

型番

本体材質

取付ピッチ【範囲選択】

(mm)

ピッチ L

(mm)

取付高さ【範囲選択】

(mm)

高さ H

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さＡ

(mm)

付加機能

詳細材質

寸法 L1

(mm)

最小発注数量

樹脂	～100	90	35.1～40	37	20.1～25	21.6	-	ABS樹脂	106	1個
アルミニウム	～100	90	35.1～40	38	20.1～25	21.6	-	アルミ合金	106	1個
樹脂	～100	99	40.1～45	43	15.1～20	20	-	ABS樹脂	116	1個
樹脂	101～150	120	40.1～45	42	25.1～30	26	-	ABS樹脂	137	1個
樹脂	101～150	129	40.1～45	43	25.1～30	27	-	ABS樹脂	146	1個
樹脂	151～200	180	45.1～50	49	25.1～30	27.9	-	ABS樹脂	196	1個
アルミニウム	151～200	180	45.1～50	50	25.1～30	27.4	-	アルミ合金	197	1個

通常単価(税別) (税込単価)	通常出荷日

926円 ( 1,019円 )	在庫品1日目当日出荷可能
1,158円 ( 1,274円 )	在庫品1日目当日出荷可能
919円 ( 1,011円 )	在庫品1日目当日出荷可能
952円 ( 1,047円 )	在庫品1日目当日出荷可能
967円 ( 1,064円 )	在庫品1日目当日出荷可能
1,031円 ( 1,134円 )	在庫品1日目当日出荷可能
1,538円 ( 1,692円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

汎用タイプの角型取手です。

【特長】
・ピッチは3種類からお選びいただけます
・材質はプラスチック（ABS）、アルミからお選びいただけます
・取り付けは、本体上部からネジなどで固定してください

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

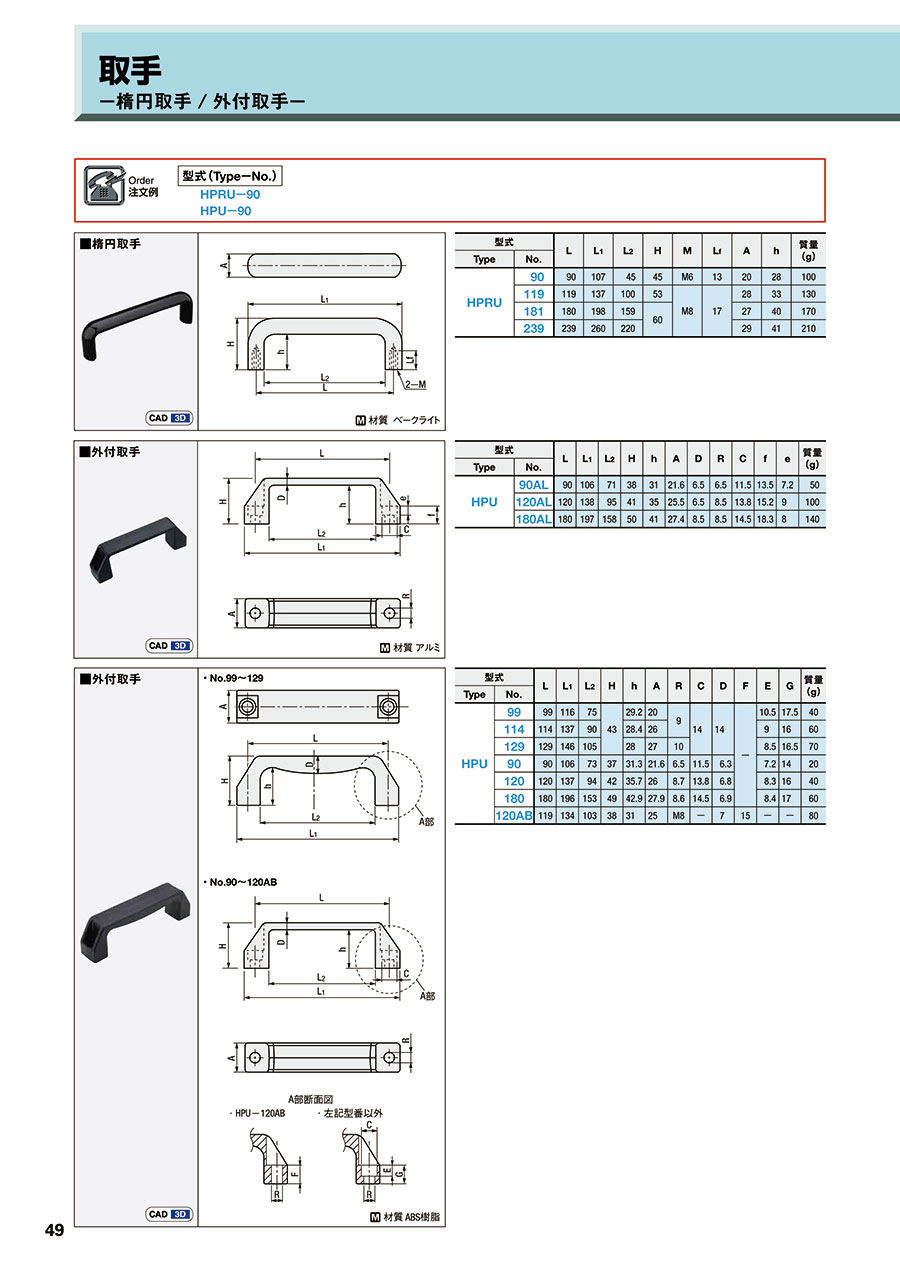

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

外付取手アルミニウム／ABSのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

治具

満足度：5.02022/07/06

この商品は自社で作製しているワークが自重で落下しないように、治具に装着して使用しています。軽くて耐久性もあり、自社の作業...もっと読む
