ワンタッチ継手 メイルコネクタ
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 空気、真空 |
|---|---|
| 使用圧力範囲 | 0～1.0MPa |
| 負圧 | -100kPa |
| 耐圧 | 1.5MPa |
| 使用温度範囲 | 0～60℃ |
| 適用チューブ | ナイロンおよびポリウレタンチューブ |
規格表
| 型式 | 呼び | Ｋ M(並目)×ﾋﾟｯﾁ | Ａ | Ｌ | Ｐ | Ｃ | 二面幅 Ｈ | Ｅ | Ｘ | Ｙ | [M]本体材質 (黄銅) | ［M］パッキン 材質 | [S]表面処理 | [M]リング部材質 | |
| Type | D | ||||||||||||||
| EPC | 3 | M3C | M3×0.5 | 3.0 | 15.0 | 5.5 | 8.3 | 5.5 | 3.0 | 7.0 | 6.0 | C3604 | NBR | ニッケルメッキ | POM (ポリアセタール樹脂) (黒） |
| M5C | M5×0.8 | 3.5 | 15.6 | 8.0 | |||||||||||
| 4 | M3C | M3×0.5 | 3.0 | 17.0 | 8.0 | 9.6 | 5.5 | 3.8 | 9.7 | 7.7 | |||||
| M5C | M5×0.8 | 3.5 | 8.0 | ||||||||||||
| 6 | M5C | M5×0.8 | 3.5 | 17.6 | 10.0 | 10.2 | 8.0 | 4.0 | 11.8 | 9.8 | HPB58-3 | ||||
| 01C | R1/8 | 8.0 | 20.8 | 10.0 | ― | ||||||||||
R1/8はテーパーねじのためパッキンは付属しません。
詳細情報
基本情報
ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1986年創立の空圧機器部品中国メーカーです。1998年にISO9001を取得し、品質への取り組みが評価されています。ミスミVONAでは継手やサイレンサなどを巾広く展開します。

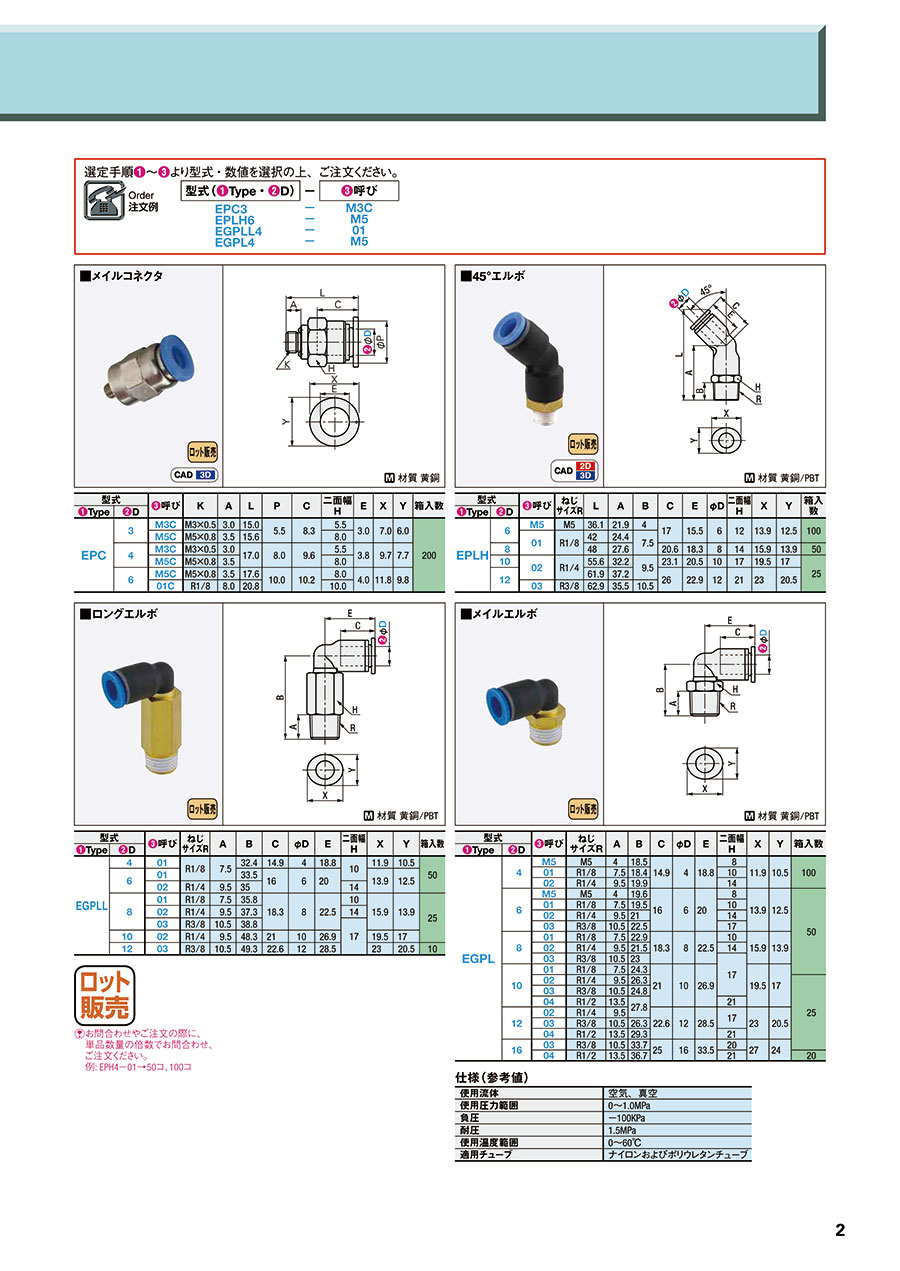

カタログ
