使用流体	空気、真空
使用圧力範囲	0～1.0MPa
負圧	-100KPa
耐圧	1.5MPa
使用温度範囲	0～+60℃
適用チューブ	ナイロンおよびポリウレタンチューブ
材質	黄銅／PBT

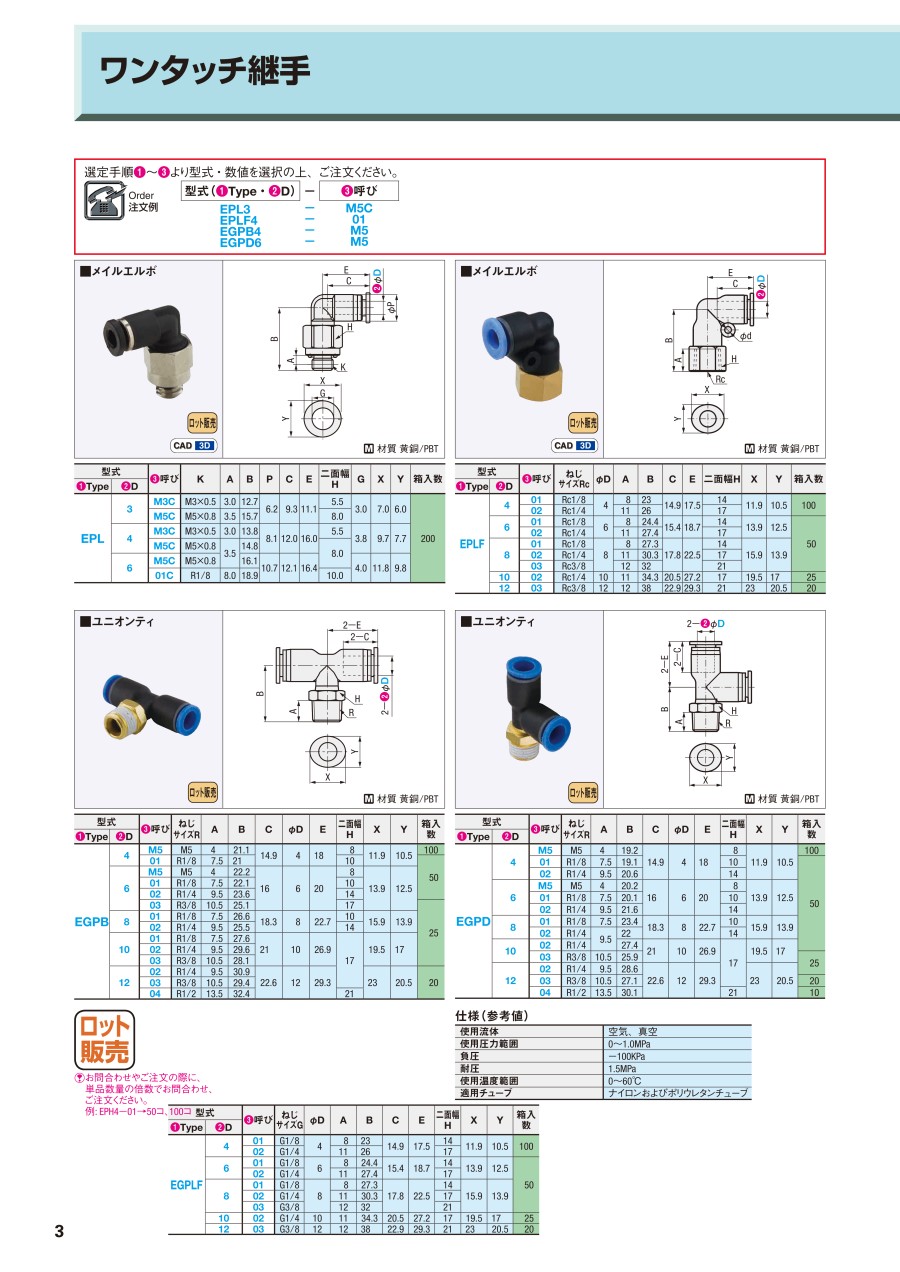

規格表

型式		③呼び	ねじサイズRc	φD	A	B	C	E	二面幅 H	X	Y
①Type	②D	③呼び	ねじサイズRc	φD	A	B	C	E	二面幅 H	X	Y
EPLF	4	01	Rc1/8	4	8	23	14.9	17.5	14	11.9	10.5
	4	02	Rc1/4	4	11	26	14.9	17.5	17	11.9	10.5
	6	01	Rc1/8	6	8	24.4	15.4	18.7	14	13.9	12.5
	6	02	Rc1/4	6	11	27.4	15.4	18.7	17	13.9	12.5
	8	01	Rc1/8	8	8	27.3	17.8	22.5	14	15.9	13.9
		02	Rc1/4		11	30.3			17
		03	Rc3/8		12	32			21
	10	02	Rc1/4	10	11	34.3	20.5	27.2	17	19.5	17
	12	03	Rc3/8	12	12	38	22.9	29.3	21	23	20.5

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

管接続ネジ

最小発注数量

4	Rc1/8	1個
4	Rc1/4	1個
6	Rc1/8	1個
6	M5	1個
8	Rc1/4	1個
8	Rc3/8	1個
10	Rc1/8	1個
10	Rc1/4	1個
10	Rc3/8	1個
12	Rc1/4	1個
12	Rc3/8	1個

通常単価(税別) (税込単価)	通常出荷日

115円 ( 127円 )	在庫品1日目当日出荷可能
136円 ( 150円 )	在庫品1日目当日出荷可能
133円 ( 146円 )	在庫品1日目当日出荷可能
81円 ( 89円 )	在庫品1日目当日出荷可能
155円 ( 171円 )	在庫品1日目当日出荷可能
284円 ( 312円 )	在庫品1日目当日出荷可能
179円 ( 197円 )	在庫品1日目当日出荷可能
306円 ( 337円 )	在庫品1日目当日出荷可能
299円 ( 329円 )	在庫品1日目当日出荷可能
416円 ( 458円 )	在庫品1日目当日出荷可能
279円 ( 307円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。1986年創立の空圧機器部品中国メーカーです。1998年にISO9001を取得し、品質への取り組みが評価されています。ミスミVONAでは継手やサイレンサなどを巾広く展開します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
