2色発光無接点センサスイッチ ZE137・157・177・237・257・277シリーズ

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 3,649円

税込単価: 4,014円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

センサスイッチの位置調整が簡単にできるシリンダ用センサ。【特長】・ロボットケー...

ZE237A

ZE237Aの仕様・寸法情報

種類

本体

出力形式

なし

センサ種類

無接点

配線方式

2線式

リード線長さ(mm)

1000

配線方式

リード線引出し方向

上出し

質量(g)

商品情報
型番リスト
詳細情報
カタログ

商品情報

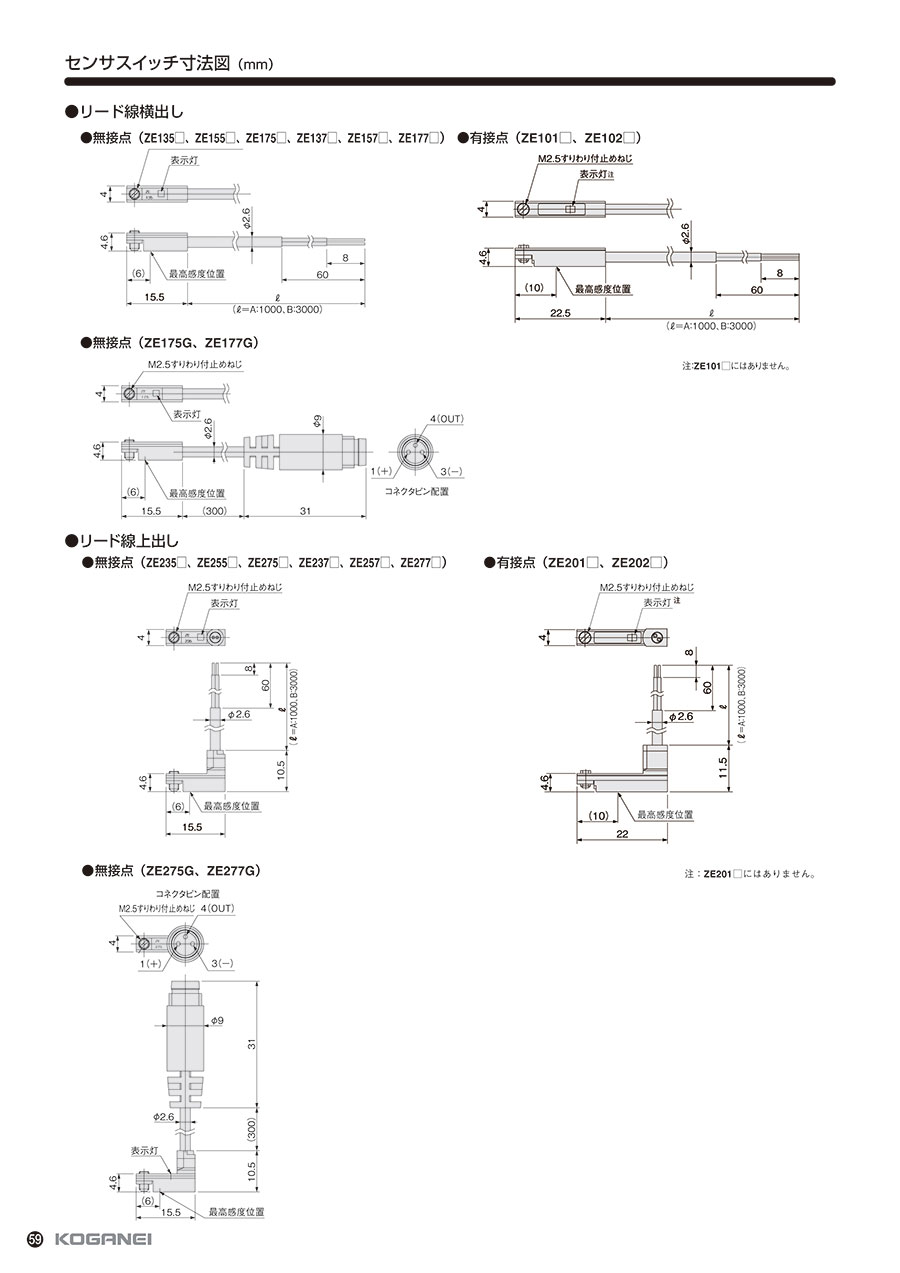

外形図

リード線横出し
無接点（ZE137、ZE157、ZE177）の寸法図

リード線横出し
無接点（ZE177G）の寸法図

リード線上出し
無接点（ZE237、ZE257、ZE277）の寸法図

リード線上出し
無接点（ZE277G）の寸法図

製品仕様

ZE137□、ZE237の内部回路

ZE177□、ZE277の内部回路

ZE157□、ZE257の内部回路

項目	形式
項目	ZE137□	ZE157□	ZE177□	ZE237□	ZE257□	ZE277□
配線方式	2線式	3線式NPN出力	3線式PNP出力	2線式	3線式NPN出力	3線式PNP出力
リード線引出し方向	横出し			上出し
電源電圧	-	DC4.5～28V		-	DC4.5～28V
負荷電圧	DC10～28V	DC4.5～28V		DC10～28V	DC4.5～28V
負荷電圧	2.5～20mA（25℃にて、60℃では10mA）	40mA MAX.		2.5～20mA（25℃にて、60℃では10mA）	40mA MAX.
消費電流	-	8mA MAX.（DC24V）	10mA MAX.（DC24V）	-	8mA MAX.（DC24V）	10mA MAX.（DC24V）
内部降下電圧^注1	4V MAX.	2V MAX.（負荷 10mA 以下の場合は 0.8V MAX.）		4V MAX.	2V MAX.（負荷 10mA 以下の場合は 0.8V MAX.）
漏れ電流	0.7mA MAX.（DC24V、25℃）	50μA MAX.（DC24V）		0.7mA MAX.（DC24V、25℃）	50μA MAX.（DC24V）
応答時間	1ms MAX.
絶縁抵抗	100MΩ MIN.（DC500Vメガーにて、ケース-リード線端末間）
耐電圧	AC500V（50/60Hz）1分間（ケース-リード線端末間）
耐衝撃^注2	294.2m/s²（非繰返し）
耐振動^注2	88.3m/s²（複振幅1.5mm・10～55Hz）
保護構造	IP67（IEC規格）、JIS C0920（防浸形）
作動表示	適正作動領域：ON時緑色LEDインジケータ点灯、作動領域:ON時赤色LEDインジケータ点灯
リード線	PCCV0.2SQ×2芯（茶・青）×L^注3	PCCV0.15SQ×3芯（茶・青・黒）×L^注3		PCCV0.2SQ×2芯（茶・青）×L^注3	PCCV0.15SQ×3芯（茶・青・黒）×L^注3
周囲温度	0～+60℃
保存温度範囲	-10～+70℃
質量	15g（リード線長さA：1,000mmの場合）、35g（リード線長さB：3,000mmの場合）、15g（リード線長さ：300mm M8コネクタ付の場合）

注1：内部硬化電圧は負荷電流により変動します。
注2：コガネイ社試験規格による。
注3：リード線長さ（L：A；1,000mm、B;3,000mm）

使用例

2色発光無接点センサスイッチを接近して取り付ける場合

ミニビットシリンダ（MBDAS）

径	記号
径	A	B	C	D
4.5	6	12	6	7
6	6	12	8	7
8	6	8	8	7
10	6	8	8	8

ハイマルチシリンダ（YMDAS）

径	記号
径	A	B
6	12	3
10	20	12
16	18	8
20	22	0

ミニガイドシリンダ（MGAS）

径	記号
径	A	B	C	D
4.5	8	6	4	8
6	6	6	4	4
8	6	6	4	4
10	6	6	4	4
12	8	2	2	4
16	8	2	2	2
20	8	2	2	2
25	8	2	2	2
32	8	2	2	2
