HRB（エイチ・アール・ビー）

2列組合せアンギュラ玉軸受（開放形）

2列組合せアンギュラ玉軸受（開放形）

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が11型番あります。
数量：

商品情報

外形図

2列組合せアンギュラ玉軸受（開放形） 外形図1
2列組合せアンギュラ玉軸受（開放形） 外形図2

取付図

製品仕様

  • 材質：GCr15
  • 軸受精度：JIS B 1514 0級

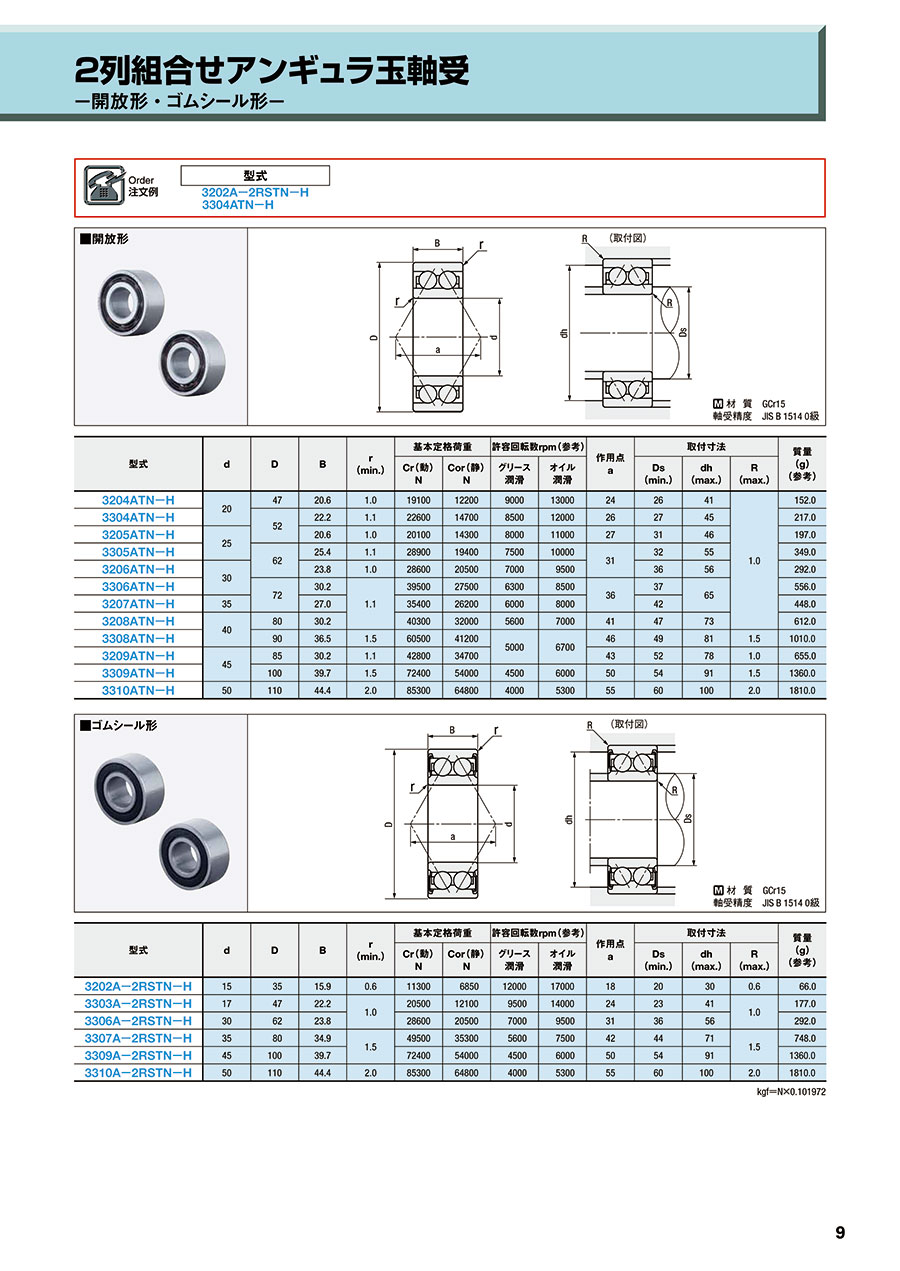

規格表

2列組合せアンギュラ玉軸受（開放形） 規格表

型番リスト

表示件数
  • 1
    • 型番
    3204ATN-H
    3205ATN-H
    3206ATN-H
    3207ATN-H
    3208ATN-H
    3209ATN-H
    3304ATN-H
    3305ATN-H
    3306ATN-H
    3308ATN-H
    3309ATN-H

    内径 d

    (φ)

    外径 D

    (φ)

    幅 B

    (mm)

    基本動定格荷重

    (N)

    荷重方向

    基本定格荷重 静定格

    (N)

    許容回転数(グリース潤滑)

    (rpm)

    		最小発注数量
    20
    47
    20.6
    19100
    ラジアル / スラスト
    12200
    9000
    1個
    25
    52
    20.6
    20100
    ラジアル / スラスト
    14300
    8000
    1個
    30
    62
    23.8
    28600
    ラジアル / スラスト
    20500
    7000
    1個
    35
    72
    27
    35400
    ラジアル / スラスト
    26200
    6000
    1個
    40
    80
    30.2
    40300
    ラジアル
    32000
    5600
    1個
    45
    85
    30.2
    42800
    ラジアル / スラスト
    34700
    5000
    1個
    20
    52
    22.2
    22600
    ラジアル / スラスト
    14700
    8500
    1個
    25
    62
    25.4
    28900
    ラジアル / スラスト
    19400
    7500
    1個
    30
    72
    30.2
    39500
    ラジアル / スラスト
    27500
    6300
    1個
    40
    90
    36.5
    60500
    ラジアル / スラスト
    41200
    5000
    1個
    45
    100
    39.7
    72400
    ラジアル / スラスト
    54000
    4500
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,226円
    ( 1,349円 )
    在庫品1日目当日出荷可能
    1,321円
    ( 1,453円 )
    在庫品1日目当日出荷可能
    1,528円
    ( 1,681円 )
    在庫品1日目当日出荷可能
    1,360円
    ( 1,496円 )
    在庫品1日目当日出荷可能
    1,715円
    ( 1,887円 )
    在庫品1日目当日出荷可能
    1,853円
    ( 2,038円 )
    在庫品1日目当日出荷可能
    1,366円
    ( 1,503円 )
    1日目〜
    1,663円
    ( 1,829円 )
    在庫品1日目当日出荷可能
    1,525円
    ( 1,678円 )
    1日目〜
    2,516円
    ( 2,768円 )
    6日目〜
    3,018円
    ( 3,320円 )
    1日目〜
  • 1

    • 詳細情報

    基本情報

    ミスミVONAメーカー品は、お客様のニーズに基づき成長著しいアジアメーカーの商品を厳選して取り扱っております。お客様の様々な使用シーンに合わせてご選定ください。中国三大ベアリングメーカーの一つに数えられています。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
