メカニカル部品技術窓口
確定しました
呼び径
~mm偏心(mm)
~mm- 100
仕様
~mmフランジ種類
~mm山数
~mm- 3
長さL(mm)
~mm- 350
タイプ
~mm出荷日
- すべて
- 5日以内
ゴム可とう伸縮継手 Aタイプ（フランジ接続・標準タイプ）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 68,400円61,560円
- 税込単価
- 75,240円67,716円
【特長】・短い面間で大きな変位を吸収。・頑丈なボディと柔軟な構造。・取付け施工...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
AJ-A100-ﾛｼｭﾂﾃｲｱﾂ-10KXSS-65AX3X350Lの仕様・寸法情報
継手種類
ゴムジョイント
使用流体
水
接続部種類
フランジ
接液部材質
ゴム
接続部材質
SS400
呼び径
2 1/2B(65A)
偏心(mm)
100
仕様
露出用、低圧用
フランジ種類
JIS10K
山数
3
長さL(mm)
350
-
-
商品情報
外形図
製品仕様
| 偏芯量 | 20mm | 50mm | 100mm | 200mm | 300mm | 400mm |
|---|---|---|---|---|---|---|
| 使用 区分 | 露出用・埋設用 | |||||
| 圧力 区分※ | 低圧用・高圧用 | 低圧用 | ||||
※低圧用：0.5MPa以下（600A～1,350Aは0.2MPa以下用もあります）
高圧用：1.0MPa以下
- フランジ規格：JIS10K・JIS5K・水協F 他
- フランジ材質：SS400・SUS304 他
- フランジ仕上げ（SS400の場合の標準仕様）
露出用：溶融亜鉛めっき+ローバル塗装
埋設用：溶融亜鉛めっき+ノンタールエポキシ樹脂塗装 - 埋設用：土被り3m+車重量25tの外圧を標準としています。
規格表

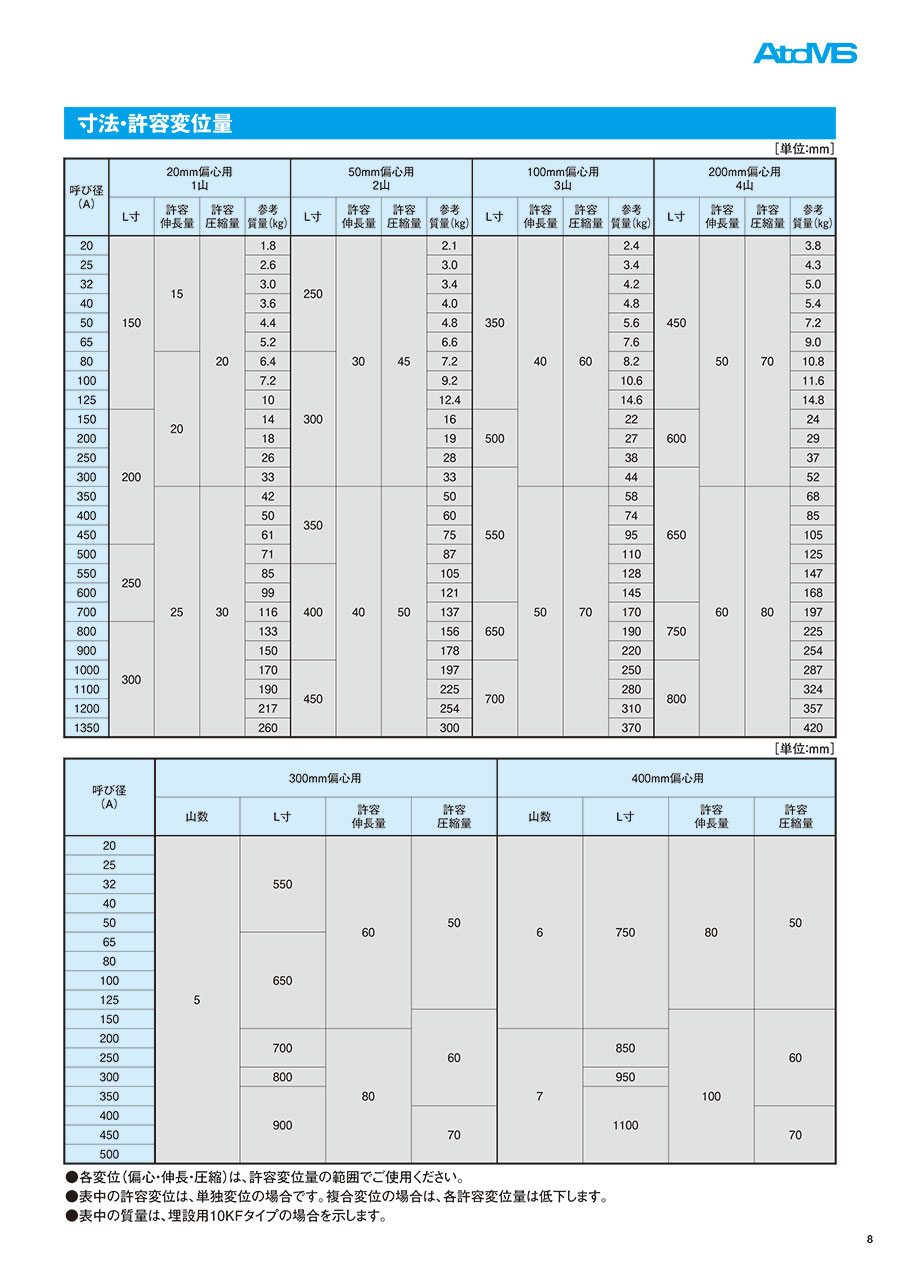

寸法・許容変位量
単位：mm
単位：mm
- 各変位（偏心・伸長・圧縮）は、許容変位量の範囲でご使用ください。
- 表中の許容変位は、単独変位の場合です。複合変位の場合は、各許容変位量は低下します。
- 表中の質量は、埋設用10KFタイプの場合を示します。
詳細情報
基本情報
【特長】
・短い面間で大きな変位を吸収。
・頑丈なボディと柔軟な構造。
・取付け施工が簡単。
【用途】
・軟弱地盤の不等沈下対策。
・構造物と配管の縁切り。
・道路などの横断管路。
・水管橋の前後。
・マンホールの前後。
・配管の伸縮吸収。
ゴム可とう伸縮継手 Aタイプ（フランジ接続・標準タイプ）の型番AJ-A100-ﾛｼｭﾂﾃｲｱﾂ-10KXSS-65AX3X350Lのページです。
型番AJ-A100-ﾛｼｭﾂﾃｲｱﾂ-10KXSS-65AX3X350Lに関する仕様情報を記載しております。
