アトムズカップリング補修用 CXタイプ
- 通常単価(税別)
- 6,840円～11,348円
- 税込単価
- 7,524円～12,483円
通常出荷日：5日目
ねじ込み継手部の漏水補修用クランプ。【特長】・流体を止めずに補修可能です。・作業性がよく、簡単に施工で...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 呼び径 （A） | ハウジング | ゴム シーリング l（mm） | ボルト 呼び径 | 六角棒 サイズ （mm） | ボルト 締付け トルク値 （N・m） | 最高 使用圧力 （MPa） | 質量 （kg） | 使用温度範囲 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用管 外径 （mm） | 適用 ソケット 外径 （mm） | D （mm） | L （mm） | ||||||||
| 20 | 27.2 | 33～36 | 51.0 | 60 | 23 | M6 | 5 | 7～10 | 1.6 | 0.36 | -20℃～+90℃ |
| 25 | 34.0 | 41～44 | 57.5 | 0.39 | |||||||
| 32 | 42.7 | 51～53.5 | 66.5 | M8 | 6 | 15～20 | 0.42 | ||||
| 40 | 48.6 | 57～64 | 75.0 | 0.46 | |||||||
| 50 | 60.5 | 70～74 | 86.5 | 20～22 | 0.51 | ||||||
- ねじ込み部適用管種：ねじ込み式可鍛鋳鉄製管継手（JIS B 2301）のバンド無し
- 直管部適用管種：配管用炭素鋼鋼管（JIS G 3452）・配管用ステンレス鋼管（JIS G 3459）・一般配管用ステンレス鋼管（JIS G 3448）ほか、SGPと近似外径の配管
材質
- ナット：S45C／SUS303F
- ハウジング：SUS304
- ロッド：S45C／SUS303F
- 締付けボルト：S45C／SUSXM7
- ゴムシーリング：EPDM
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,840円 ( 7,524円 ) | 5日目 |
8,132円 ( 8,945円 ) | 5日目 |
9,390円 ( 10,329円 ) | 5日目 |
9,975円 ( 10,973円 ) | 5日目 |
11,348円 ( 12,483円 ) | 5日目 |

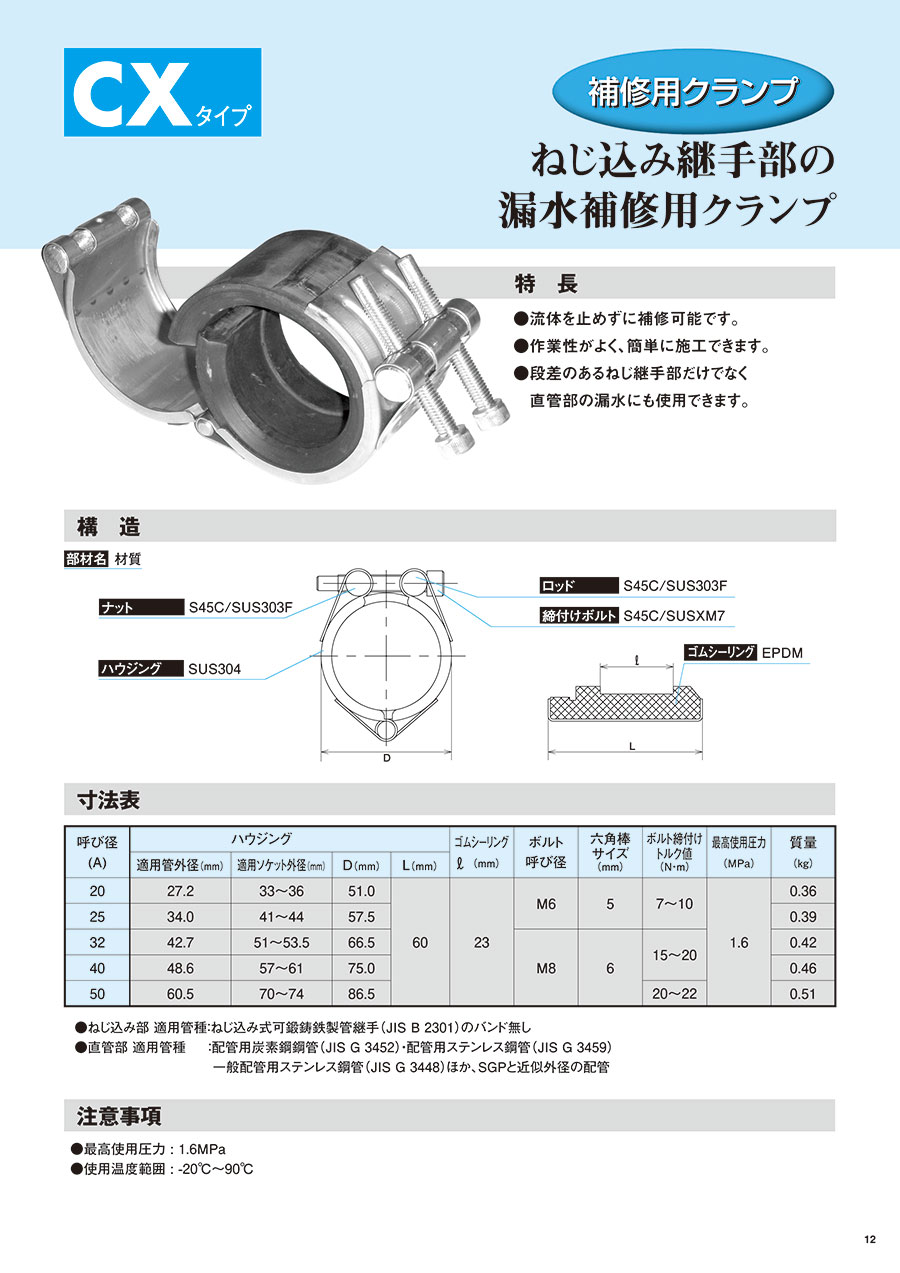

カタログ
