アトムズ

カップリング FZタイプ

カタログ |

通常単価(税別): 2,614円～26,589円

税込単価: 2,875円～29,248円

通常出荷日：3日目～7日目

低圧配管および排水・通気配管の接続用に。【特長】・配管の二次加工が不要です。・トルクレンチ1本で取付け...

よく一緒に見られています

通常出荷日：3 日目～

よく一緒に見られています

通常出荷日：5 日目

未確定：候補が41型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

注意・禁止事項

●最高使用圧力：規格表通り
●使用温度範囲：-20℃～90℃（EPDMの場合）
●VU管にご使用の場合、表示の締付けトルク最小値でお取付けください。
●ステンレス配管にご使用の際は最高使用圧力0.3MPaとなります。

規格表

型番リスト

表示件数

型番

適用配管

使用流体

呼び径(A)

最高使用圧力

(MPa)

ゴムシーリング材質

ボルト材質

最小発注数量

炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	3/4B(20A)	1	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	3/4B(20A)	1	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	3/4B(20A)	1	NBR	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	3/4B(20A)	1	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管	水	1B(25A)	1	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管	水	1B(25A)	1	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管	水 / 油類	1B(25A)	1	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管	水	1 1/4B(32A)	1	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管	水	1 1/4B(32A)	1	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管	水 / 油類	1 1/4B(32A)	1	NBR	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管	水 / 油類	1 1/4B(32A)	1	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	1 1/2B(40A)	1	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	1 1/2B(40A)	1	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	1 1/2B(40A)	1	NBR	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	1 1/2B(40A)	1	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	2B(50A)	1	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	2B(50A)	1	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	2B(50A)	1	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	2 1/2B(65A)	0.7	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	2 1/2B(65A)	0.7	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	2 1/2B(65A)	0.7	NBR	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	2 1/2B(65A)	0.7	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	3B(80A)	0.7	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	3B(80A)	0.7	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	3B(80A)	0.7	NBR	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	3B(80A)	0.7	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	4B(100A)	0.5	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	4B(100A)	0.5	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	4B(100A)	0.5	NBR	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	4B(100A)	0.5	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	5B(125A)	0.3	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	5B(125A)	0.3	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	5B(125A)	0.3	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	6B(150A)	0.3	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	6B(150A)	0.3	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	6B(150A)	0.3	NBR	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	6B(150A)	0.3	NBR	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	8B(200A)	0.3	EPDM	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水	8B(200A)	0.3	EPDM	SUS304	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	8B(200A)	0.3	NBR	SCM435	1個
炭素鋼鋼管 / ステンレス鋼管 / 硬質塩化ビニル管	水 / 油類	8B(200A)	0.3	NBR	SUS304	1個

通常単価(税別) (税込単価)	通常出荷日

2,614円 ( 2,875円 )	4日目
3,529円 ( 3,882円 )	3日目
2,614円 ( 2,875円 )	3日目
3,769円 ( 4,146円 )	3日目
2,614円 ( 2,875円 )	4日目
3,786円 ( 4,165円 )	3日目
4,096円 ( 4,506円 )	3日目
2,681円 ( 2,949円 )	4日目
3,873円 ( 4,260円 )	3日目
2,681円 ( 2,949円 )	3日目
3,873円 ( 4,260円 )	3日目
2,713円 ( 2,984円 )	4日目
3,830円 ( 4,213円 )	3日目
2,713円 ( 2,984円 )	6日目
3,830円 ( 4,213円 )	3日目
3,555円 ( 3,911円 )	4日目
4,847円 ( 5,332円 )	3日目
4,903円 ( 5,393円 )	3日目
4,310円 ( 4,741円 )	4日目
6,565円 ( 7,222円 )	3日目
4,310円 ( 4,741円 )	3日目
6,565円 ( 7,222円 )	3日目
5,271円 ( 5,798円 )	4日目
7,539円 ( 8,293円 )	3日目
5,271円 ( 5,798円 )	3日目
6,555円 ( 7,211円 )	7日目
7,152円 ( 7,867円 )	4日目
10,334円 ( 11,367円 )	3日目
7,641円 ( 8,405円 )	3日目
10,334円 ( 11,367円 )	3日目
10,770円 ( 11,847円 )	4日目
12,600円 ( 13,860円 )	3日目
13,461円 ( 14,807円 )	3日目
14,000円 ( 15,400円 )	4日目
16,692円 ( 18,361円 )	3日目
14,000円 ( 15,400円 )	3日目
16,692円 ( 18,361円 )	3日目
22,077円 ( 24,285円 )	3日目
26,589円 ( 29,248円 )	3日目
22,077円 ( 24,285円 )	3日目
26,589円 ( 29,248円 )	3日目

詳細情報

基本情報

基本情報

低圧配管および排水・通気配管の接続用に。
【特長】
・配管の二次加工が不要です。
・トルクレンチ1本で取付け可能です。
・狭いスペースの配管接続が可能です。
・従来品より安価です。

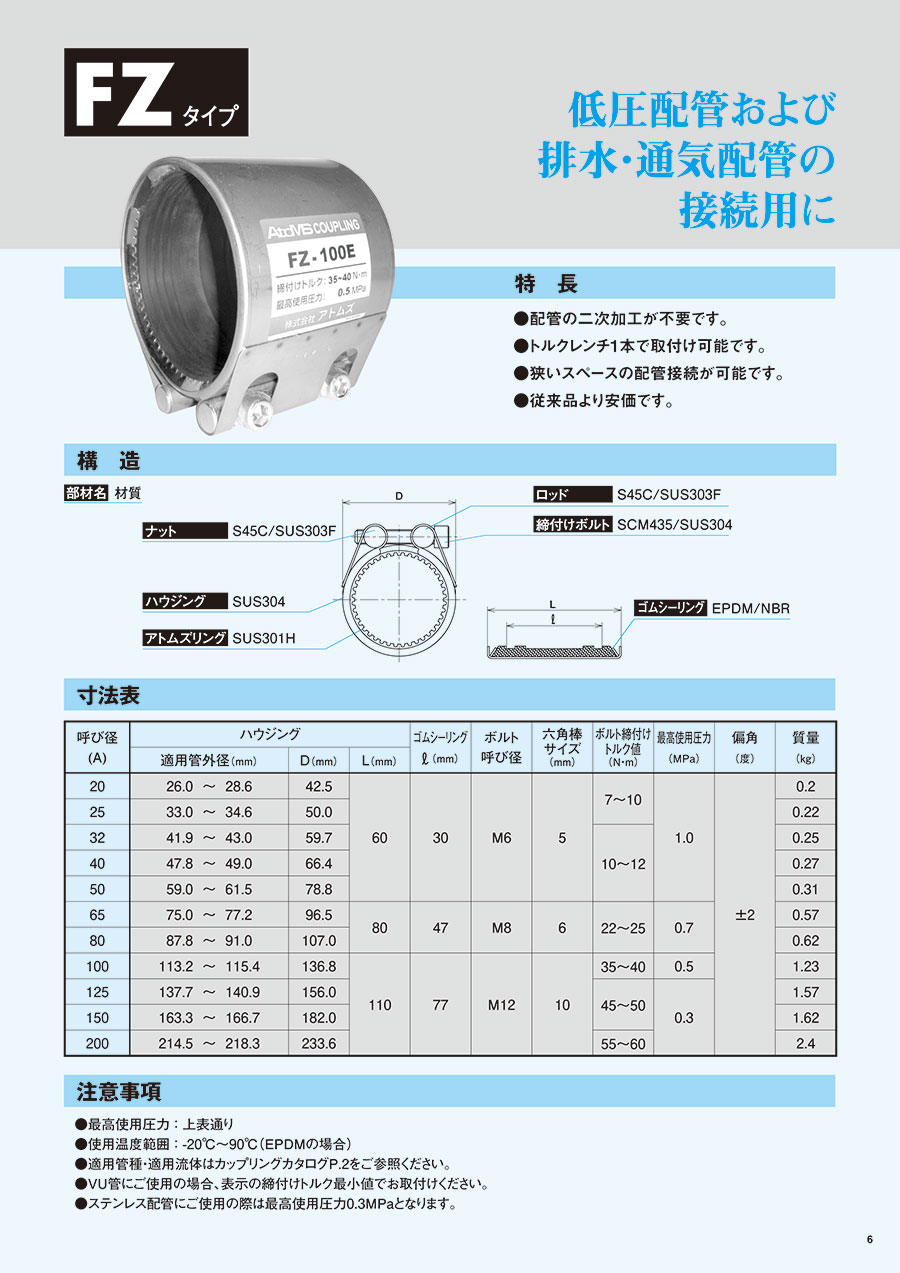

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
