ヤマト特殊鋼

油圧用210kgf/cm²管フランジ SHF

油圧用210kgf/cm2管フランジ SHF

カタログ |

数量スライド割引
一部当日出荷可能

0

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,386円～59,624円

税込単価: 3,725円～65,586円

【特長】・油圧用210kgf/cm2の管フランジとなります。

詳細情報を確認する

種類
溶接式油圧用管フランジ
フランジ規格
JIS規格フランジ
油圧用管フランジ種類
SHF
表面処理
なし
仕様
Oリングボルト・ナット付

未確定：候補が15型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

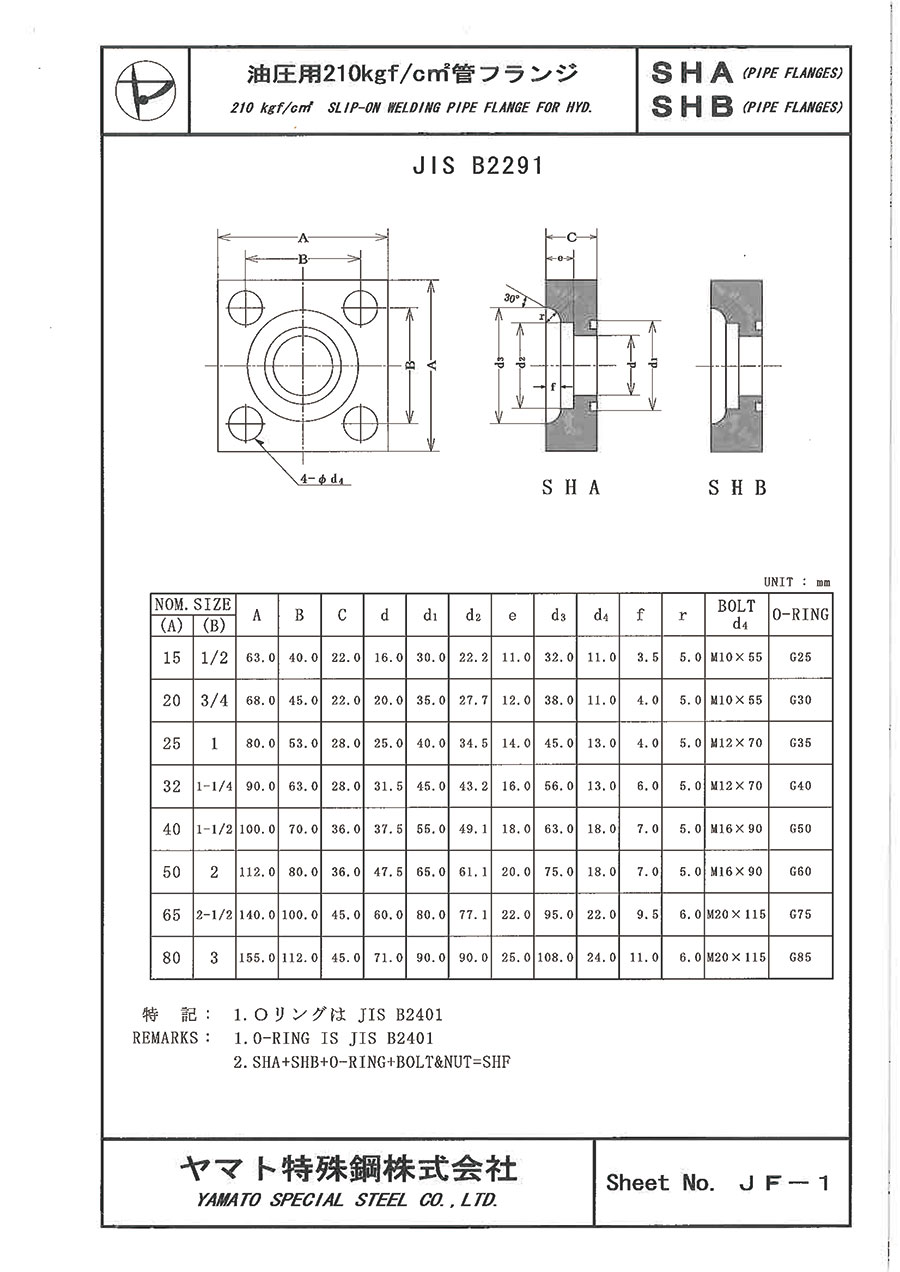

油圧用210kgf/cm2管フランジ SHF 外形図

規格表

油圧用210kgf/cm2管フランジ SHF 規格表

特記:1.OリングはJIS B2401
2.SHA+SHB+O-RING+BOLT&NUT=SHF

型番リスト

表示件数

型番

材質

径の呼び

寸法A

(mm)

寸法B

(mm)

寸法C

(mm)

寸法d

(mm)

寸法f

(mm)

BOLTd4

最小発注数量

SUS304	1/2B(15A)	63	40	22	16	3.5	M10×55	1個
SUS304	3/4B(20A)	68	45	22	20	4.0	M10×55	1個
SUS304	1B(25A)	80	53	28	25	4.0	M12×70	1個
SUS304	1 1/4B(32A)	90	63	28	31.5	6.0	M12×70	1個
SUS304	1 1/2B(40A)	100	70	36	37.5	7.0	M16×90	1個
SUS304	2B(50A)	112	80	36	47.5	7.0	M16×90	1個
[スチール] スチール	3/8B(10A)	-	-	-	-	-	-	1個
[スチール] スチール	1/2B(15A)	63	40	22	16	3.5	M10×55	1個
[スチール] スチール	3/4B(20A)	68	45	22	20	4.0	M10×55	1個
[スチール] スチール	1B(25A)	80	53	28	25	4.0	M12×70	1個
[スチール] スチール	1 1/4B(32A)	90	63	28	31.5	6.0	M12×70	1個
[スチール] スチール	1 1/2B(40A)	100	70	36	37.5	7.0	M16×90	1個
[スチール] スチール	2B(50A)	112	80	36	47.5	7.0	M16×90	1個
[スチール] スチール	2 1/2B(65A)	140	100	45	60	9.5	M20×115	1個
[スチール] スチール	3B(80A)	155	112	45	71	11.0	M20×115	1個

通常単価(税別) (税込単価)	通常出荷日

14,566円 ( 16,023円 )	18日目
17,345円 ( 19,080円 )	8日目
26,020円 ( 28,622円 )	8日目
31,220円 ( 34,342円 )	8日目
50,299円 ( 55,329円 )	8日目
59,624円 ( 65,586円 )	8日目
3,489円 ( 3,838円 )	10日目
3,386円 ( 3,725円 )	10日目
3,509円 ( 3,860円 )	在庫品1日目当日出荷可能
4,479円 ( 4,927円 )	在庫品1日目当日出荷可能
6,670円 ( 7,337円 )	10日目
10,629円 ( 11,692円 )	10日目
11,118円 ( 12,230円 )	10日目
24,848円 ( 27,333円 )	10日目
29,682円 ( 32,650円 )	10日目

詳細情報

基本情報

基本情報

【特長】・油圧用210kgf/cm2の管フランジとなります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
