キャッチ付ガラス丁番 かぶせ扉用 GHC34-8CR-K
- 通常単価(税別)
- 1,737円
- 税込単価
- 1,911円
ガラス扉および樹脂扉用の丁番。【特長】・四角い化粧プレート。・家具と調和しやす...
詳細情報を確認するGHC34-8CR-Kの仕様・寸法情報
種類
ガラス蝶番
本体材料
鋼
取付穴タイプ
[ザグリ] ザグリ
取付方法
ねじ止め
付加機能
その他
長さ【範囲選択】(mm)
～40
長さ(mm)
37
幅【範囲選択】(mm)
35.1～45
幅(mm)
36
勝手違い
左右兼用
用途
標準
本体仕上
クロムめっき
仕様
・扉幅：450㎜以下、扉高さ700㎜以下。
扉厚(mm)
4、5、6
扉質量(kg)
4kg以下/2ヶ
注文コード
170-019-480
商品情報
外形図
製品仕様
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | 鋼 | クロムめっき |
| （2） | 化粧プレート | 亜鉛合金（ZDC） | クロムめっき |
| （3） | ワッシャ | 塩化ビニル樹脂（PVC） | クリアー |
| （4） | プレート取付ねじ | 鋼 | ニッケルめっき |
| （5） | ストッパー | ポリアセタール（POM） | ブラック |
ガラス加工図
| ガラス厚 | A | かぶせ代 |
|---|---|---|
| 4 | 19 | 7 |
| 5 | 18 | 6 |
| 6 | 17 | 5 |
規格表
| 型 番 | 扉幅 | 扉高さ | ガラス厚 | 扉質量 | 質量 |
|---|---|---|---|---|---|
| GHC34-8CR-K | 450以下 | 700以下 | 4、5、6 | 4kg以下/2ヶ | 43g |
注意・禁止事項
- ガラスサイズは耐荷重を優先して決めてください。
- 丁番は扉1枚に対して2個使いとします。
- ねじ取り付け時には、ねじ緩み防止剤を併用してください。

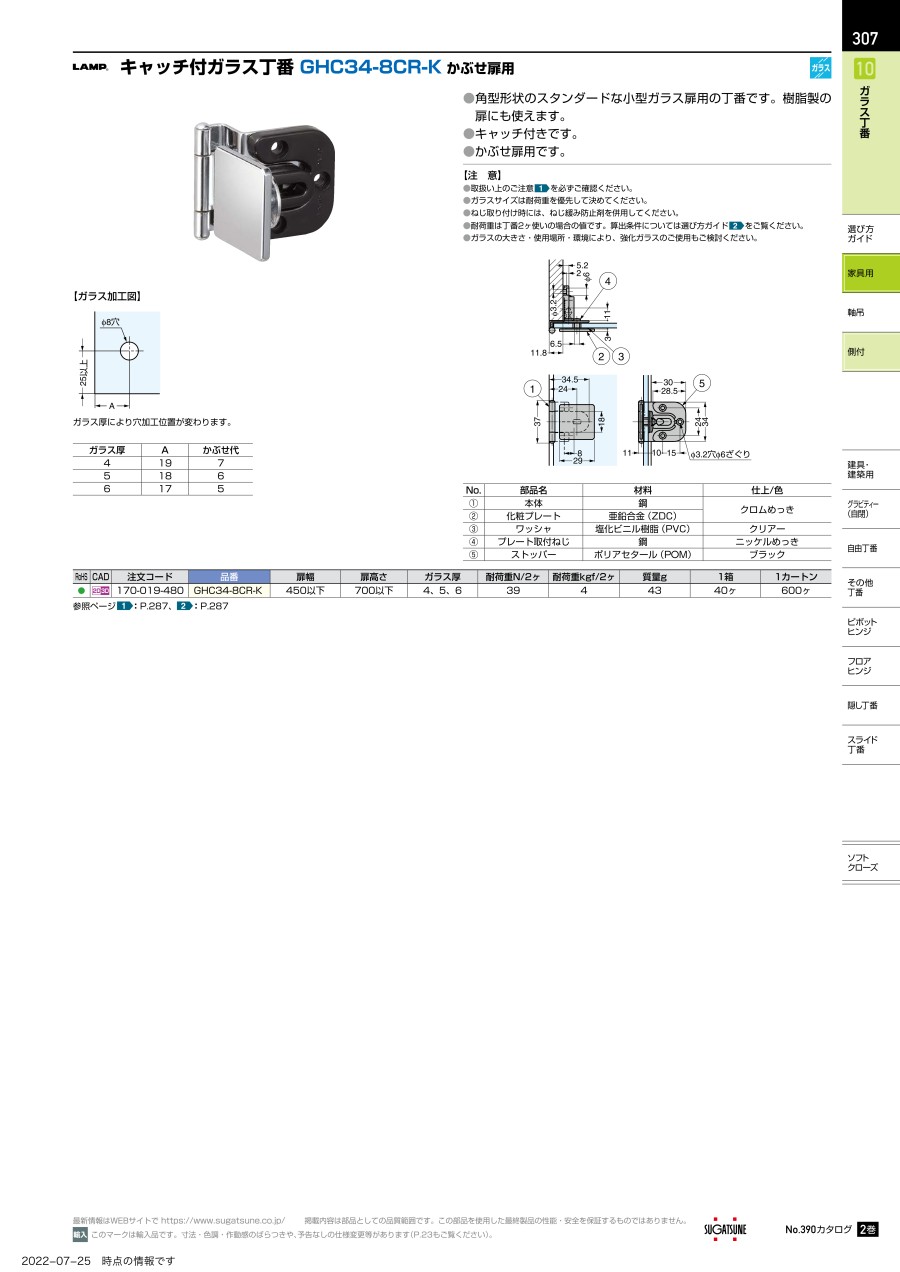

カタログ
