ガラス蝶番 インセット扉用 GH34-0CR-K
- 通常単価(税別)
- 1,216円
- 税込単価
- 1,338円
ガラス扉および樹脂扉用の蝶番です。【特長】・四角い化粧プレートです。・家具と調...
詳細情報を確認するGH34-0CR-Kの仕様・寸法情報
種類
ガラス蝶番
本体材料
鋼
取付穴タイプ
[皿穴] 皿穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】(mm)
～40
長さ(mm)
38.5
幅【範囲選択】(mm)
35.1～45
幅(mm)
36.5
勝手違い
左右兼用
用途
標準
本体仕上
クロムめっき
仕様
・扉幅：450㎜以下、扉高さ700㎜以下。
扉厚(mm)
4、5、6
扉質量(kg)
4kg以下/2ヶ
注文コード
170-019-481
商品情報
LAMP ガラス丁番 インセット扉用 GH34-0CR-Kの仕様
LAMP ガラス丁番 インセット扉用 GH34-0CR-K イメージ
LAMP ガラス丁番 インセット扉用 GH34-0CR-Kの寸法
（単位：mm）
LAMP ガラス丁番 インセット扉用 GH34-0CR-K ガラス加工図
| ガラス厚 | A |
|---|---|
| 4 | 19 |
| 5 | 18 |
| 6 | 17 |
（単位：mm）
LAMP ガラス丁番 インセット扉用 GH34-0CR-K 寸法図
（単位：mm）
LAMP ガラス丁番 インセット扉用 GH34-0CR-K 部品構成
| 型番 | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | 鋼 | クロムめっき |
| （2） | 化粧プレート | 亜鉛合金（ZDC） | クロムめっき |
| （3） | ワッシャ | 塩化ビニル樹脂（PVC） | クリアー |
| （4） | プレート取付ねじ | 鋼 | ニッケルめっき |
（単位：mm）
| 品番 | 扉幅 | 扉高さ | ガラス厚 | 扉質量 | 質量 |
|---|---|---|---|---|---|
| GH34-0CR-K | 450以下 | 700以下 | 4、5、6 | 4kg以下/2ヶ | 34g |
- ※ ガラスサイズは質量を優先してください。
注意・禁止事項
- ※ 丁番は扉1枚に対して2個使いとします。
- ※ ねじ取り付け時には、ねじ緩み防止剤を併用してください。

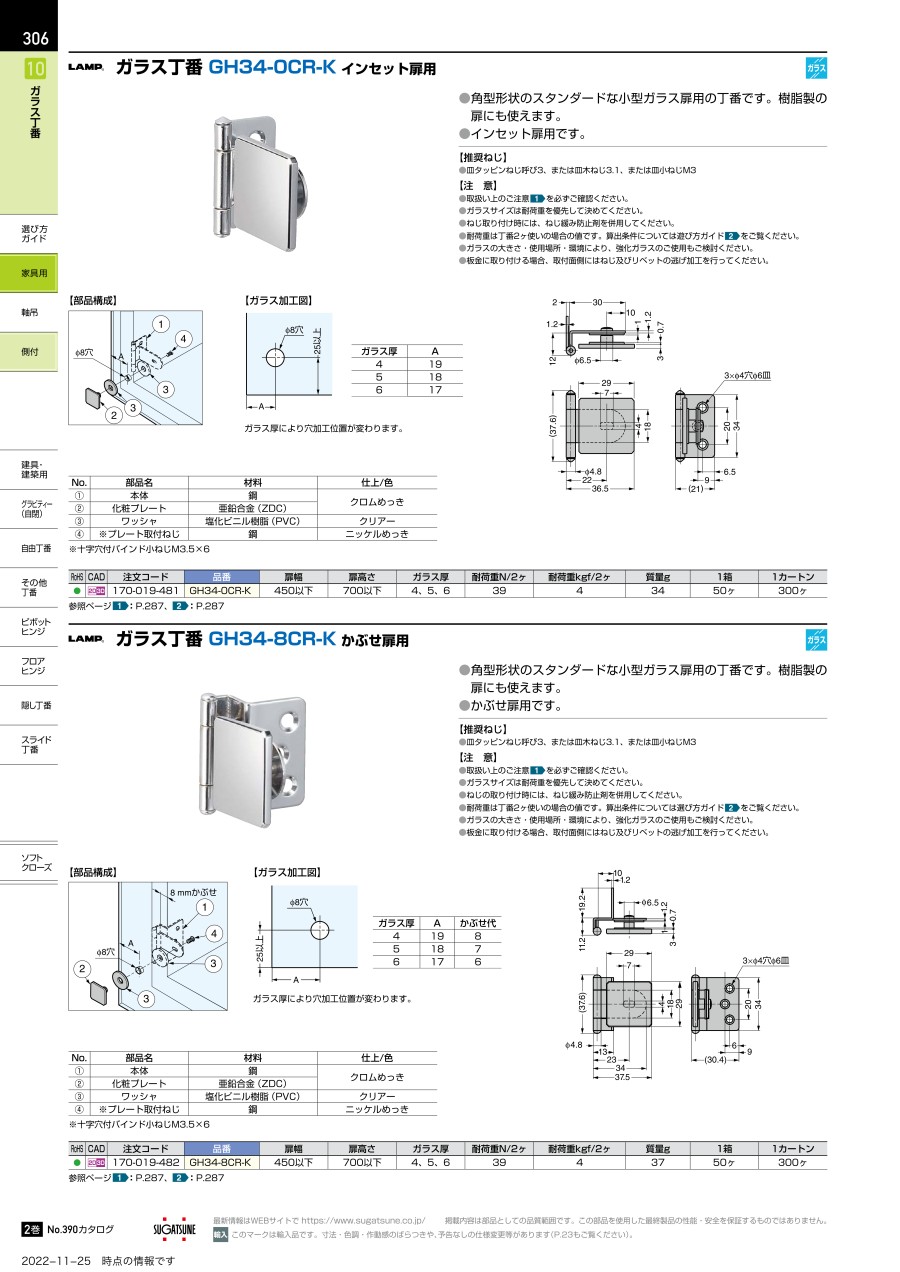

カタログ
