キャッチ付ガラス丁番 かぶせ扉用 GH-456C型
- 通常単価(税別)
- 8,399円～11,625円
- 税込単価
- 9,239円～12,788円
かぶせ扉用のガラス丁番。【特長】・取り付け後に扉の調整が可能（上下±1mm、左...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図
製品仕様
- 推奨ねじ：呼び4トラスタッピンねじ、または呼び3.8丸木ねじ
| No. | 部品名 | 材料 | 仕上／色 | ||
|---|---|---|---|---|---|
| SN | CR | GC | |||
| （1） | 正面プレート | 黄銅（真鍮） | サテンニッケルめっき | クロムめっき | 金めっき |
| （2） | 押えプレート | 黄銅（真鍮） | サテンニッケルめっき | クロムめっき | 金めっき |
| （3） | 受座 | 黄銅（真鍮） | サテンニッケルめっき | クロムめっき | 金めっき |
| （4） | キャッチ組立 | PBT樹脂、ポリアセタール（POM） | ブラック | ブラック | ブラック |
| （5） | ガラス調整コマ | ポリアミド（PA） | ブラック | ブラック | ブラック |
| （6） | ガラス押えA | 塩化ビニル樹脂（PVC） | ブラック | ブラック | ブラック |
| （7） | ガラス押えB | 塩化ビニル樹脂（PVC） | ブラック | ブラック | ブラック |
| （8） | スペーサー | ポリプロピレン（PP） | ブラック | ブラック | ブラック |
ガラス厚とスペーサーの枚数
ガラス加工図
| ガラス厚（mm） | 5 | 6 | 8 |
|---|---|---|---|
| スペーサーの枚数 | 3 | 2 | なし |
規格表
| 型 番 | 仕 上 | 扉 幅 | 扉高さ | ガラス厚 | 扉質量 |
|---|---|---|---|---|---|
| GH-456C-SN | サテンニッケルめっき | 600以下 | 1200以下 | 5、6、8 | 15kg以下/2ヶ |
| GH-456C-CR | クロムめっき | 600以下 | 1200以下 | 5、6、8 | 15kg以下/2ヶ |
| GH-456C-GC | 金めっき | 600以下 | 1200以下 | 5、6、8 | 15kg以下/2ヶ |
注意・禁止事項
- ガラスサイズは扉質量を優先して決めてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,399円 ( 9,239円 ) | 4日目 |
11,625円 ( 12,788円 ) | 4日目 |
9,172円 ( 10,089円 ) | 4日目 |

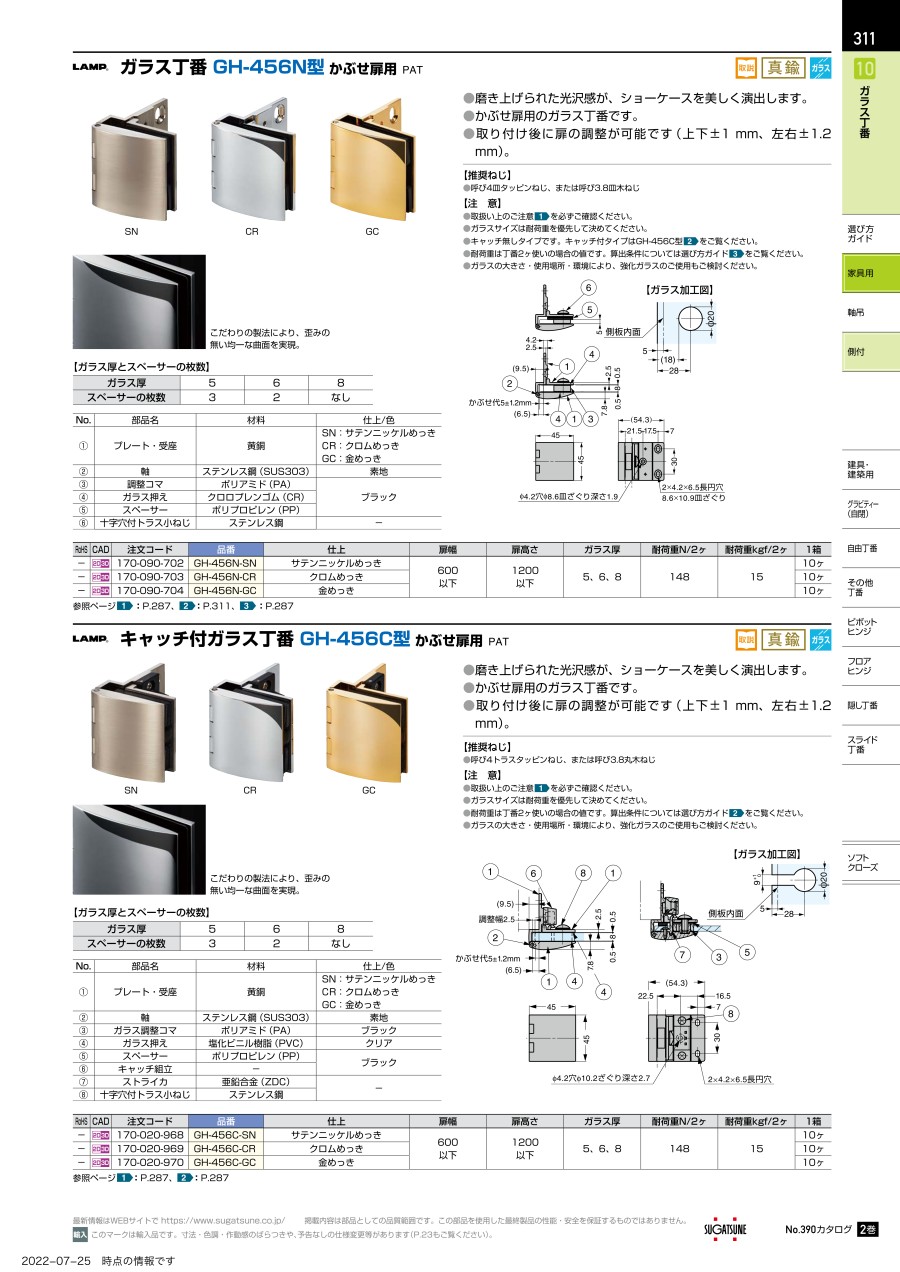

カタログ
