ステンレス鋼製スプリング蝶番 ST150-6314-05
- 通常単価(税別)
- 12,985円
- 税込単価
- 14,284円
ばね反力により扉を自動的に閉める蝶番です。【特長】・ばね反力の強さを六角棒スパ...
詳細情報を確認するST150-6314-05の仕様・寸法情報
商品情報
ステンレス鋼製スプリング丁番 ST150-6314-05の仕様
ステンレス鋼製スプリング丁番 ST150-6314-05 イメージ1
ステンレス鋼製スプリング丁番 ST150-6314-05 イメージ2
ばね反力の調節方法
本図は左吊元の場合を示し、右吊元の場合は上下対称となる
ばね反力の調整方法1
六角棒スパナで頭部を少し回し、ピンが抜きやすい位置でピンを抜く
ばね反力の調整方法2
ばね反力は頭部を回すほど強くなり、3段階で設定できる
頭部を回し、内筒の穴と決め穴が一致する箇所をピンで刺して設定する
ステンレス鋼製スプリング丁番 ST150-6314-05 取付位置
取付位置1
取付位置2
ステンレス鋼製スプリング丁番 ST150-6314-05の寸法
（単位：mm）
ステンレス鋼製スプリング丁番 ST150-6314-05 寸法図
| 品番 | 材料 | 仕上 | 耐荷重※ | 質量 | |
|---|---|---|---|---|---|
| ST150-6314-05 | ステンレス鋼（SUS304） | 素地 | 400N（40kgf）/2ヶ | 600N（60kgf）/3ヶ | 336g |
- ※ 扉幅1000mmまでの時の数値です。
注意・禁止事項
- ※ 使用中に音鳴りが発生する際は、ワッシャー及び内蔵のトーションばねに潤滑剤（グリス）を塗布してください。
- ※ 取付穴ピッチ寸法はばらつきがあるため、現品にてご確認ください。
詳細情報
基本情報
ばね反力により扉を自動的に閉める蝶番です。
【特長】
・ばね反力の強さを六角棒スパナで3段階で調節できます。
・耐食性に優れたステンレス鋼製です。
・扉を加工せずに、枠との隙間を少なくできます。

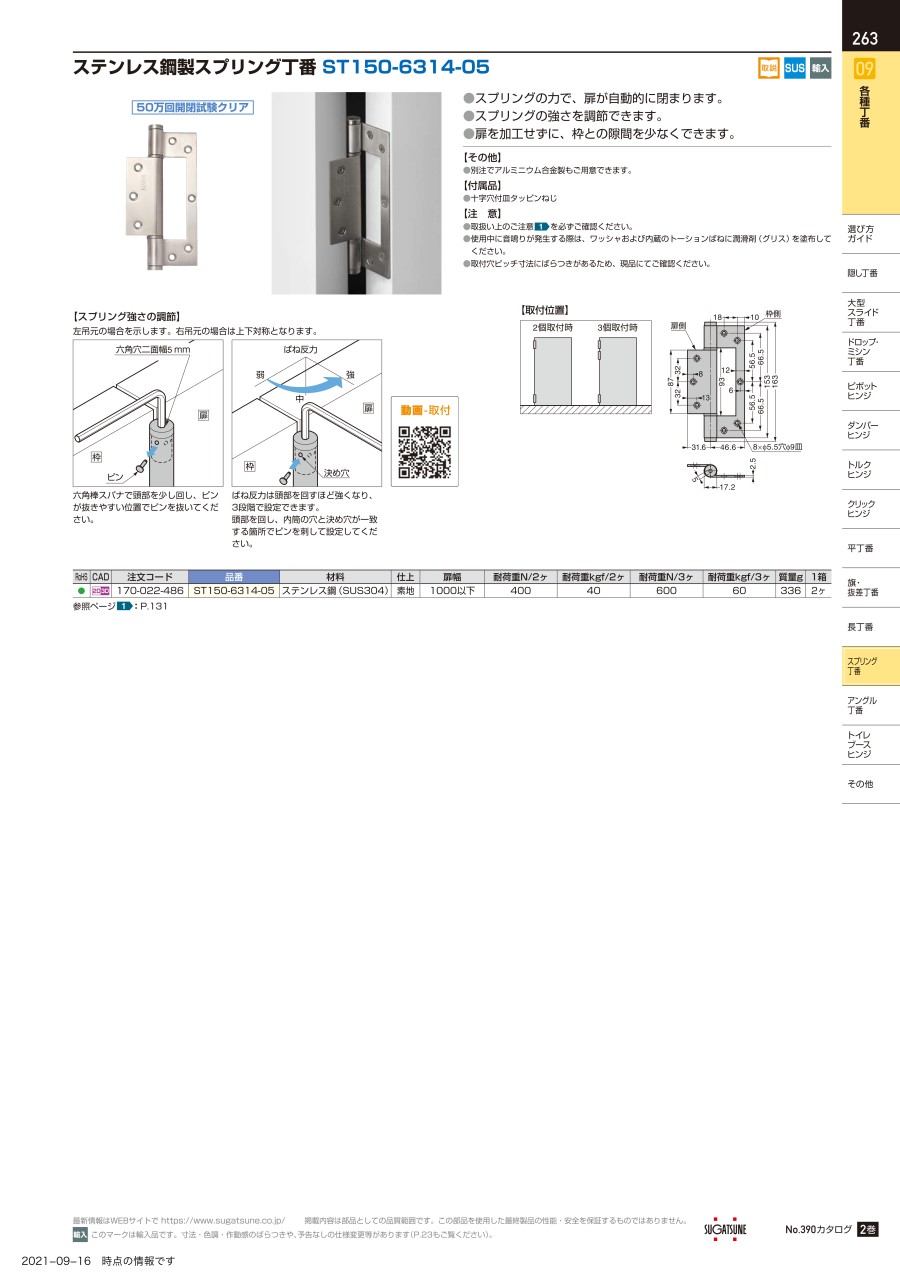

カタログ
