DIRAK ワンタッチピボットヒンジ 245-9301・245-9303
- 通常単価(税別)
- 388円～444円
- 税込単価
- 427円～488円
【特長】・扉を筐体にワンタッチで脱着できるため、コストダウンが図れます。・コン...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
245-9301
245-9303
製品仕様
| No. | 部品名 | 材料 | 仕上／色 |
|---|---|---|---|
| （1） | 本体 | ポリアミド（PA） | ブラック |
| （2） | 軸 | 鋼 | 光沢クロメート処理（三価） |
規格表
| 型番 | D1 | D2 | 適応板厚 | 質量g |
|---|---|---|---|---|
| 245-9301 | 4.1（0～+0.1） | 7.5（0～+0.1） | 1.0～1.2 | 5 |
| 245-9303 | 5.1（0～+0.1） | 9.5（0～+0.1） | 1.4～1.6 | 7 |
使用例
ピボットヒンジは扉にワンタッチで取付できます。
扉を筐体にワンタッチで脱着できます。
詳細情報
基本情報
【特長】
・扉を筐体にワンタッチで脱着できるため、コストダウンが図れます。
・コンパクトな形状により内部のスペースが有効に活用できます。
・内蔵のばねにより、ヒンジピンを引っ張るだけで簡単に扉の脱着ができます。ヒンジピンの紛失の心配もありません。
・材料のポリアミド（PA）の難燃性は、UL94HBです。
【用途】
・脱着したい扉に最適。

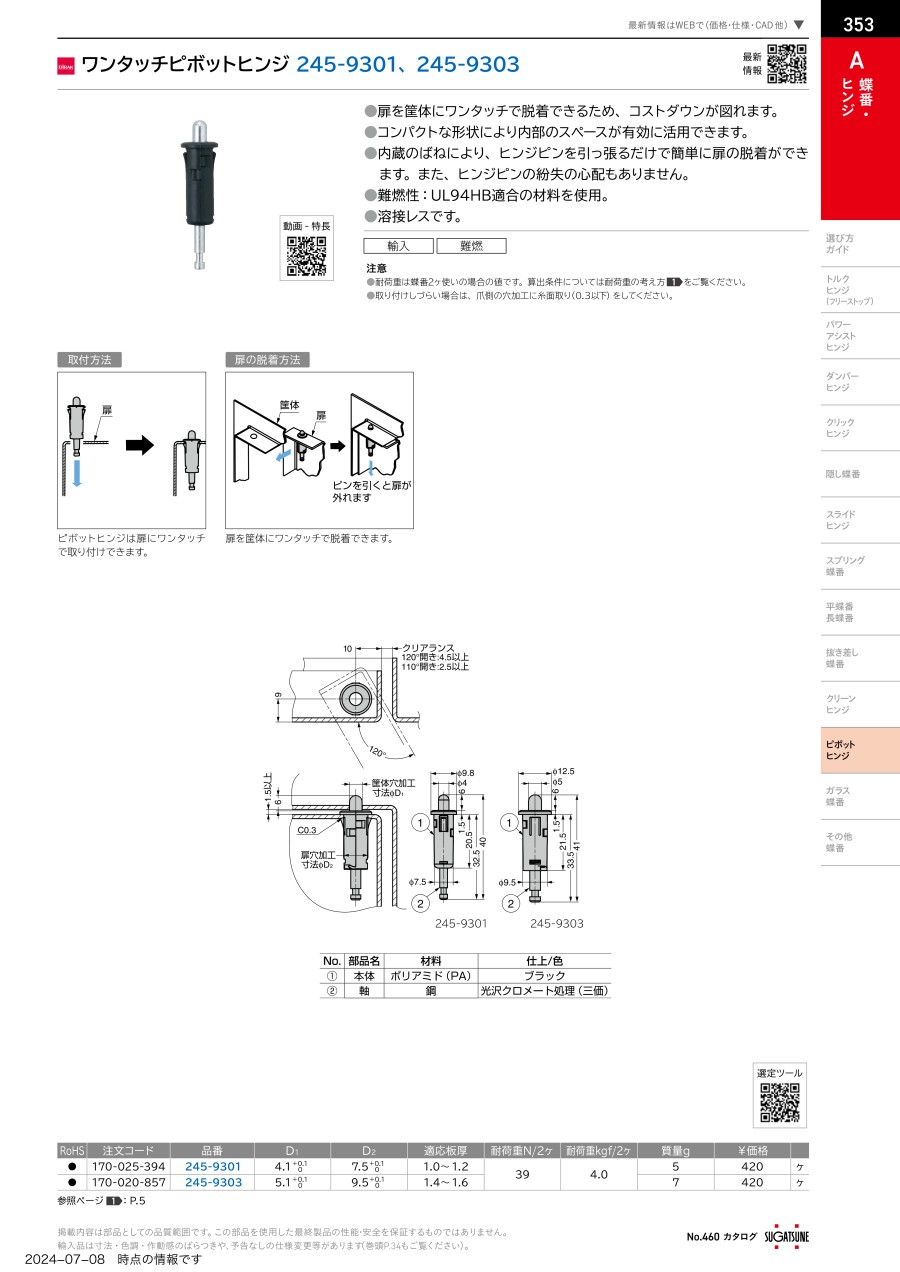

カタログ
商品担当おすすめ
DIRAK ワンタッチピボットヒンジ 245-9301・245-9303のレビュー
簡易扉のヒンジ
5
5.02021/06/15
簡易扉のヒンジに使用しました。
指定寸法の孔を開ければ取付けられ、
軸が引っ込められるので扉の着脱も容易です。
軸受けは...もっと読む
0人が参考にしています。
