抜差裏丁番 かぶせ扉用 ワンタッチ取付 443-9101型
- 通常単価(税別)
- 6,188円
- 税込単価
- 6,807円
130°開きの裏丁番。【特長】・取り付けに、ねじ、ナット、ワッシャーが不要なス...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
本図は443-9101-00-100××を示します。
製品仕様
| No. | 部品名 | 材 料 | 仕上／色 |
|---|---|---|---|
| （1） | ドアパーツ | 亜鉛合金（ZDC） | 光沢クロメート処理 |
| （2） | フレームパーツ | 素地 | |
| （3） | ピン | 鋼 | 光沢クロメート処理 |
| （4） | フック部 | 焼結鉄 | - |
取付加工図
筐体への取り付け
扉の取り付け
規格表
| 型 番 | 適応板厚 | 仕 様 | 開き角度 | 質 量g |
|---|---|---|---|---|
| 443-9101-00-10015 | 1.2～1.7 | 左吊元取付時、ピン抜け方向：上／右吊元取付時、ピン抜け方向：下 | 130° | 159 |
| 443-9101-00-20015 | 左吊元取付時、ピン抜け方向：下／右吊元取付時、ピン抜け方向：上 | |||
| 443-9101-00-10025 | 2.2～2.7 | 左吊元取付時、ピン抜け方向：上／右吊元取付時、ピン抜け方向：下 | 160 | |
| 443-9101-00-20025 | 左吊元取付時、ピン抜け方向：下／右吊元取付時、ピン抜け方向：上 | 165 | ||
| 443-9101-00-10030 | 2.7～3.2 | 左吊元取付時、ピン抜け方向：上／右吊元取付時、ピン抜け方向：下 | 160 | |
| 443-9101-00-20030 | 左吊元取付時、ピン抜け方向：下／右吊元取付時、ピン抜け方向：上 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,188円 ( 6,807円 ) | 4日目 |
6,188円 ( 6,807円 ) | 4日目 |
6,188円 ( 6,807円 ) | 4日目 |
6,188円 ( 6,807円 ) | 4日目 |
6,188円 ( 6,807円 ) | 4日目 |
6,188円 ( 6,807円 ) | 4日目 |
詳細情報
基本情報
130°開きの裏丁番。
【特長】
・取り付けに、ねじ、ナット、ワッシャーが不要なスナップイン仕様。
・表からは丁番が見えないため、すっきりとした外観の扉。
・溶接を行う必要もなく、取付時間が大幅に削減できるため、コストダウンが図れる。

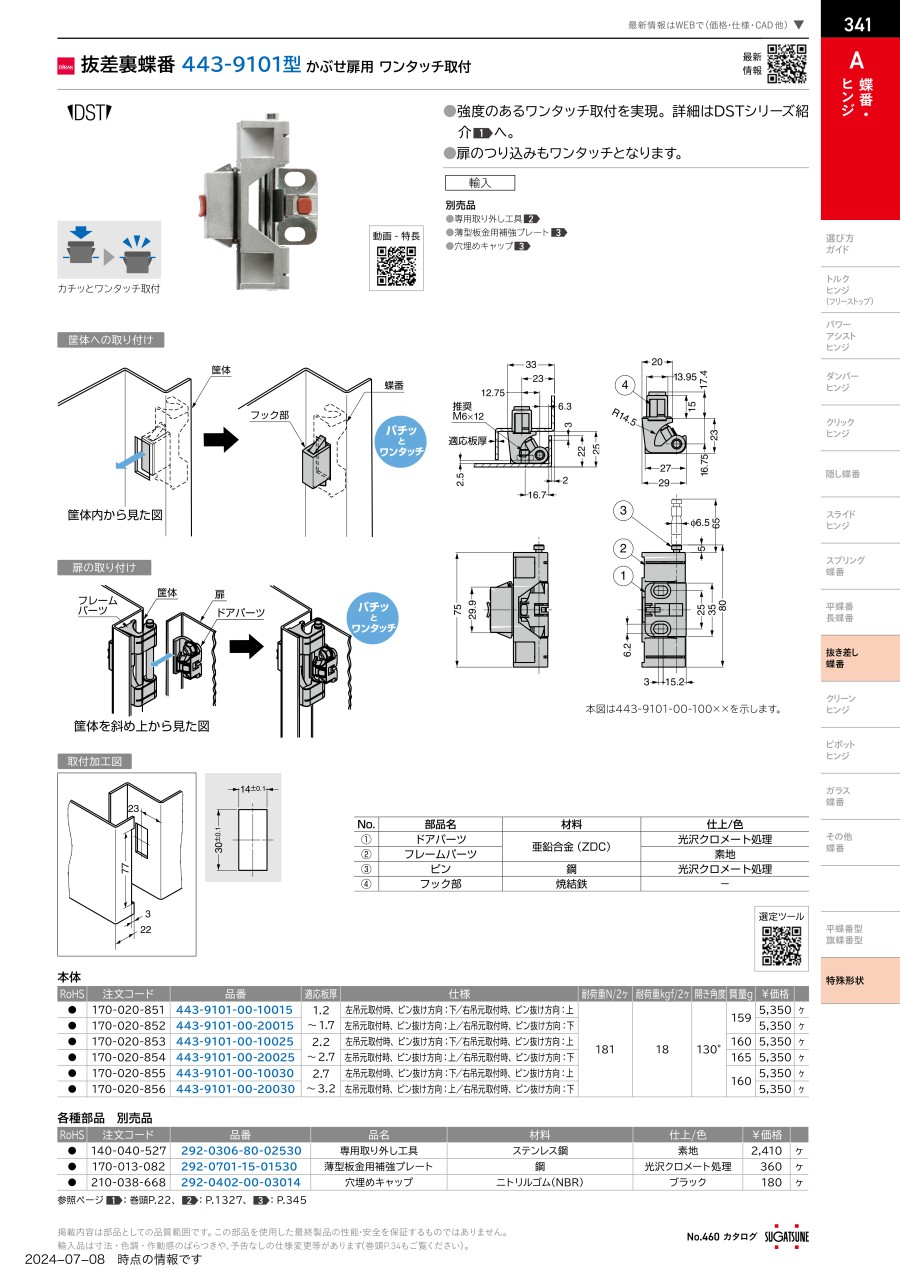

カタログ
商品担当おすすめ
抜差裏丁番 かぶせ扉用 ワンタッチ取付 443-9101型のレビュー
この商品のレビューはありません
