面付蝶番 かぶせ扉・インセット扉 両用 T-90-200
- 通常単価(税別)
- 589円
- 税込単価
- 648円
【特長】・外形図、および軌跡図は、かぶせ仕様を表していますが、外形図の扉と側板...
詳細情報を確認するT-90-200の仕様・寸法情報
種類
[裏蝶番・スライド蝶番] 裏蝶番・スライド蝶番
本体材料
[樹脂] ポリアミド
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
なし（通常）
長さ【範囲選択】(mm)
40.1～50
長さ(mm)
41
幅【範囲選択】(mm)
35.1～45
幅(mm)
40
用途
標準
開き角度(deg)
90
色
アイボリー
軸材料
鋼
扉厚(mm)
15～18
商品情報
外形図
製品仕様
| 型番 | 仕様 | 適応かぶせ量 | 推奨扉厚 | 開き角度 |
|---|---|---|---|---|
| T-90-200 | キャッチなし | 15～18 | 15～18 | 90° |
製品構成
| 部品名 | 材料 | 仕上/色 |
|---|---|---|
| 本体 | ポリアミド（PA） | アイボリー |
| アーム部 | 鋼（SPCC） | クロムめっき |
技術情報・設計アイデア
軌跡図
本図は扉厚18mm、側板厚18mmで、18mmかぶせ仕様です。
取付加工図-板金扉用
本図は扉厚18mm、側板厚18mmで、18mmかぶせ仕様です。

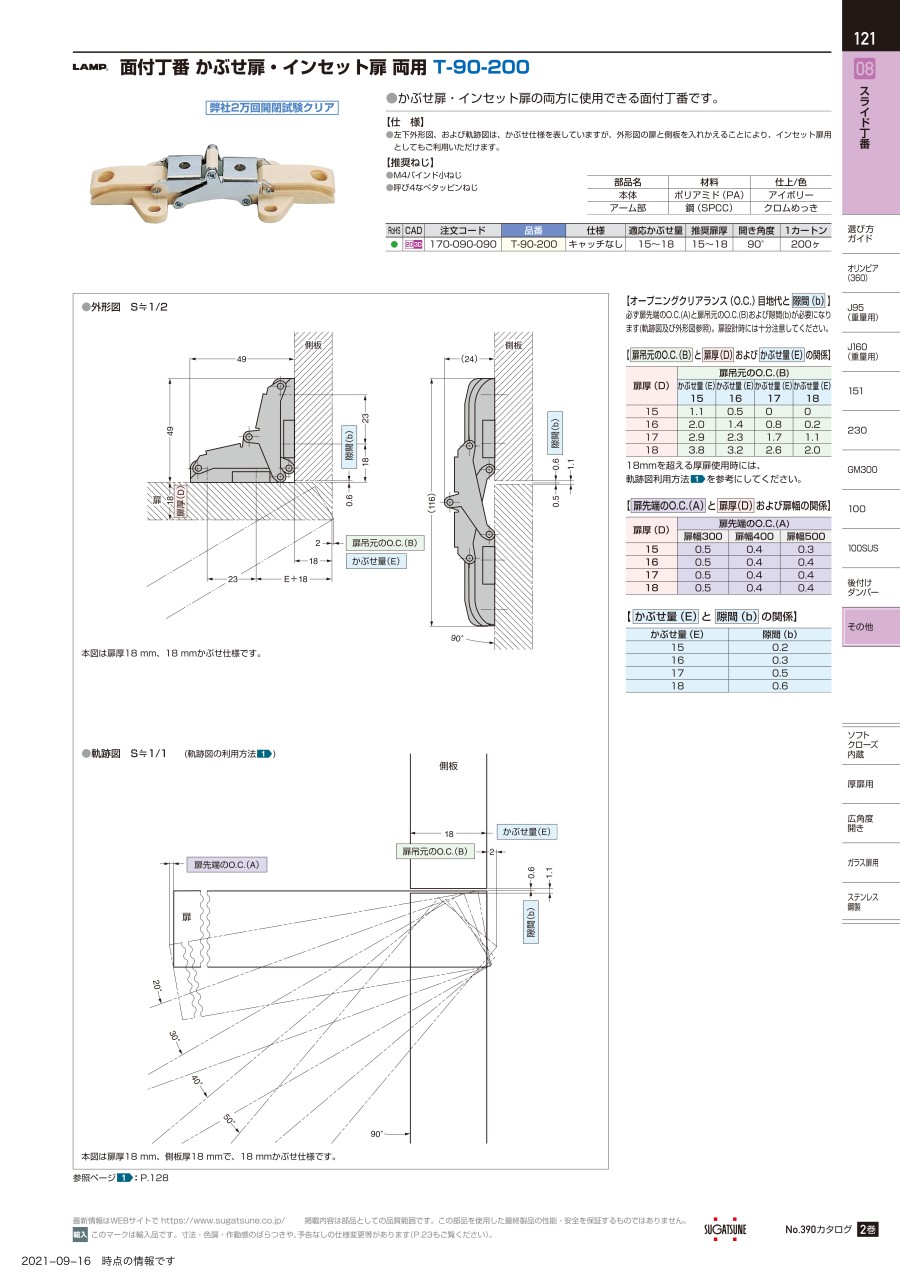

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。面付蝶番 かぶせ扉・インセット扉 両用 T-90-200の型番T-90-200のページです。
型番T-90-200に関する仕様情報を記載しております。
面付蝶番 かぶせ扉・インセット扉 両用 T-90-200のレビュー
この商品のレビューはありません
