建築ドア用隠し丁番 HES-3038BK型
- 通常単価(税別)
- 30,852円～31,826円
- 税込単価
- 33,937円～35,009円
建築ドア用隠し丁番。【特長】・飾り縁のついた枠にも取り付け易い。・20万回の開...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- 付属品：十字穴付皿タッピンねじ5×26
軌跡図
取付加工図
規格表
| 型 番 | 材 料 | 仕 上 | 扉 幅 | 扉高さ | 扉 厚 | 扉質量 | 開き角度 | 質 量 |
|---|---|---|---|---|---|---|---|---|
| HES-3038BK PB | 黄銅（真鍮） | 真鍮磨き | 900以下 | 2000以下 | 36以上 | 45kg以下/3ヶ | 180° | 1360g |
| HES-3038BK SC | 黄銅（真鍮） | サテンクロムめっき | 900以下 | 2000以下 | 36以上 | 45kg以下/3ヶ | 180° | 1360g |
注意・禁止事項
- 軌跡図中※印の指定の寸法を越えますと扉が正常に開かなくなりますので、必ずお守りください。
詳細情報
基本情報
建築ドア用隠し丁番。
【特長】
・飾り縁のついた枠にも取り付け易い。
・20万回の開閉試験をクリア。
・扉を閉じると外から見えない丁番で、扉本来のデザインを損なわず、防犯性にも優れている。
【用途】
建築ドア用。

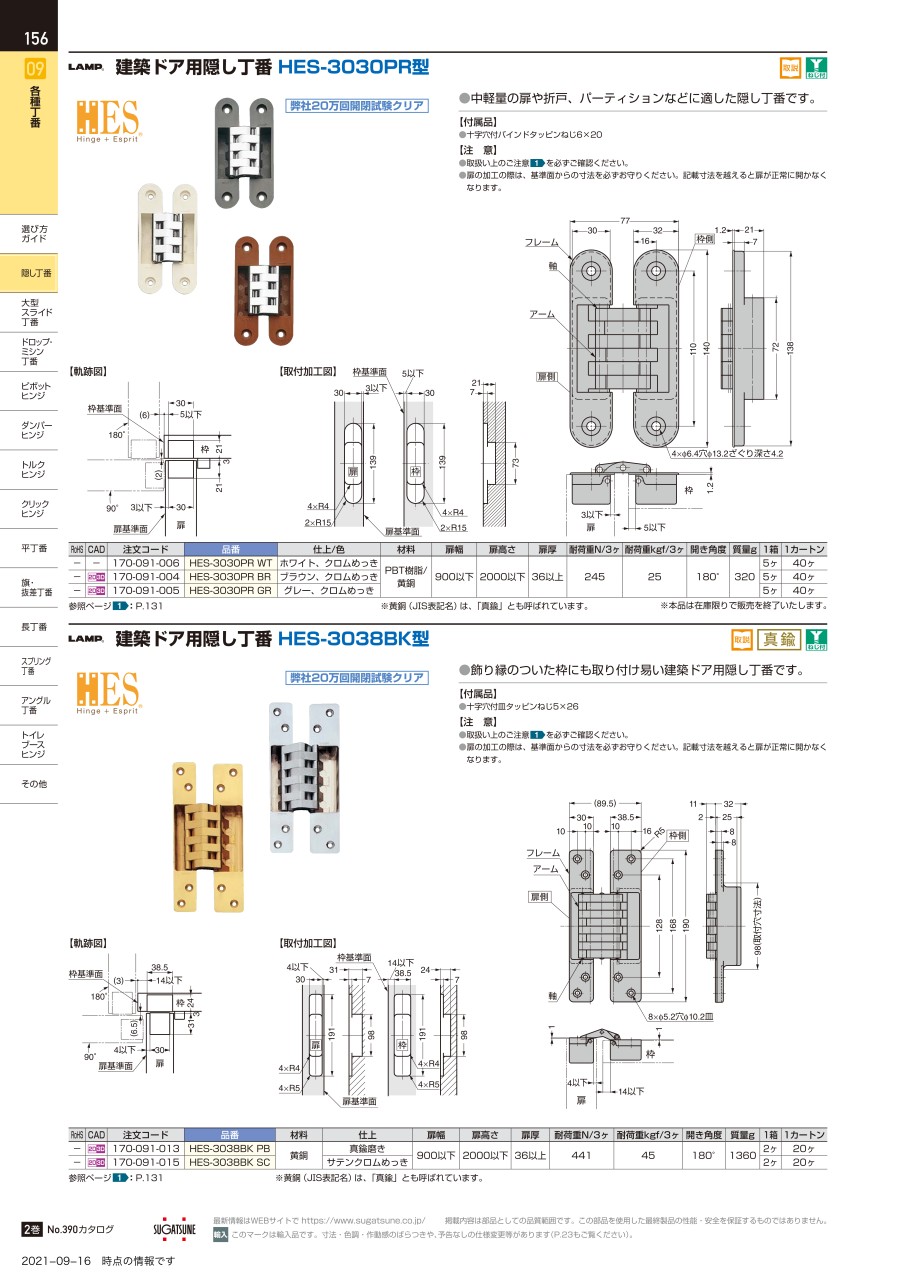

カタログ
