三次元調整機能付隠し蝶番 HES3D-V135LGR PAT
- 通常単価(税別)
- 10,199円
- 税込単価
- 11,219円
【特長】・掘込深さが浅いため（20mm）、扉や枠の掘込加工が簡単です。・アーム...
詳細情報を確認するHES3D-V135LGRの仕様・寸法情報
商品情報
三次元調整機能付き隠し蝶番（HES3D-V135LGR）の特長
取付加工図
取付図
寸法図
| No. | 部品名 | 主材料 | 仕上/色 |
|---|---|---|---|
| （1） | 本体 | 鋼 | ニッケルめっき |
| （2） | ベースフレーム | ポリアセタール（POM） | ライトグレー |
| （3） | アーム | アルミニウム合金 | シルバーアルマイト処理 |
| （4） | 回転軸 | 鋼 | ニッケルめっき |
| （5） | ねじカバー | ポリアセタール（POM） | ライトグレー |
| （6） | 調整ブロック | 亜鉛合金（ZDC） | ニッケルめっき |
| 品番 | 扉幅 | 扉高さ | 扉厚 | 枠厚 | 扉質量kg /2ヶ | 扉質量kg /3ヶ | 開き角度 |
|---|---|---|---|---|---|---|---|
| HES3D-V135LGR | 900以下 | 2400以下 | 30以上 | 20以上 | 40以下 | 55以下 | 180° |
仮止機能
- 1.本体とベースフレームの部品に分割できる。本体は扉へ、ベースフレームは枠へ取り付ける。
- 2.矢印のように蝶番本体をベースフレームに水平に押し込む。仮止機能により、扉が枠に一時的に保持される。
- 3.取付固定ねじを取り付け仮締めし、扉位置の調整をする。
- 4.調整後、取付固定ねじを本締めし、丁番本体を固定。
軌跡図
詳細情報
基本情報
【特長】
・掘込深さが浅いため（20mm）、扉や枠の掘込加工が簡単です。
・アーム部を一体構造にし、シンプルで洗練されたデザインを実現しています。
・上下、左右、前後方向の微調整が可能な三次元調整機能付です。
・蝶番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
・扉の垂れ下がりが少ない構造です。
【用途】
・各種扉など。

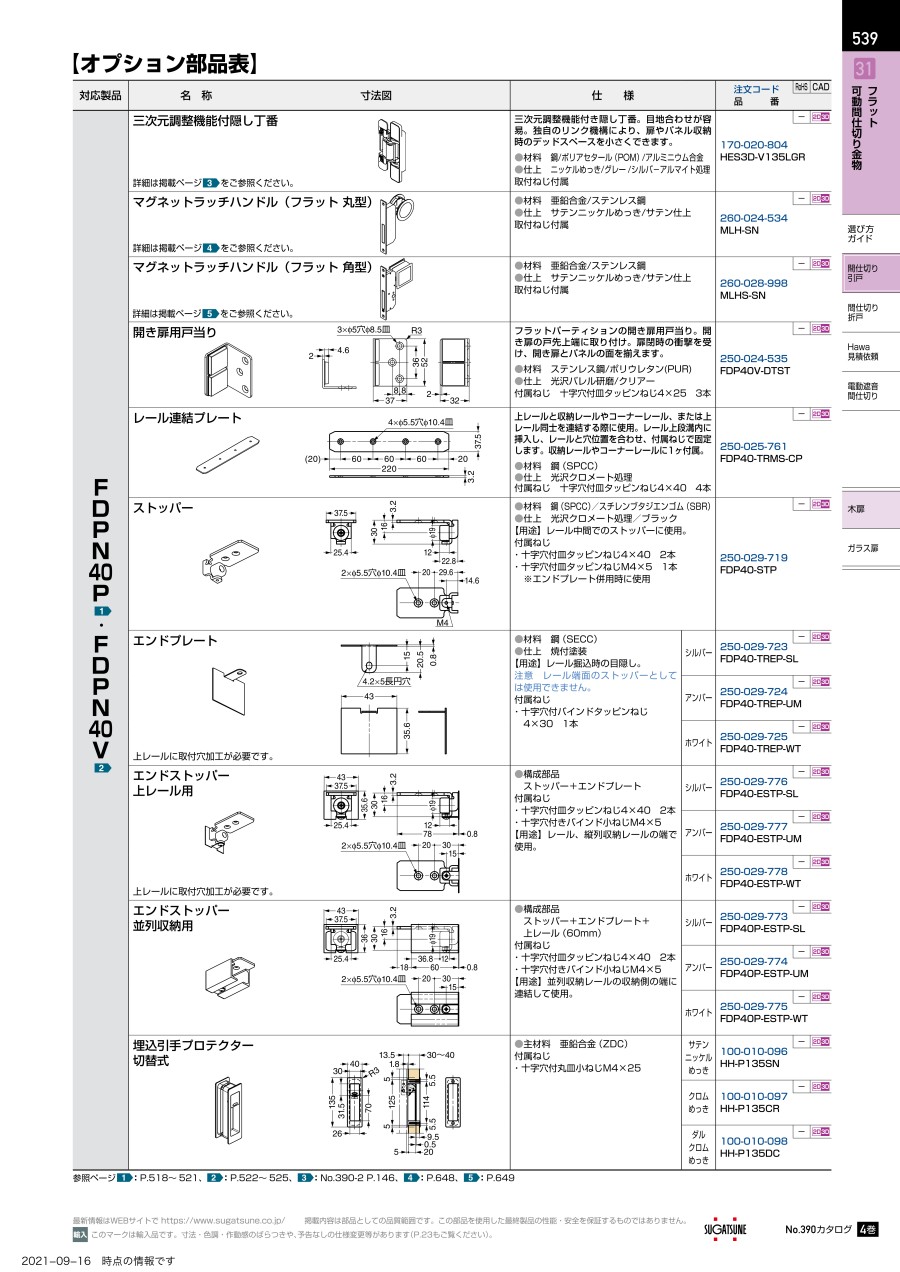

カタログ
商品担当おすすめ
スガツネ工業
パワーアシストヒンジ HG-PA200型（外側付け）
樹脂カバーを取り付けると本体や取付穴が隠れ、すっきりとした外観に。トルクは調整ねじを回すことにより調整可能。半導体製造装置、分析機器、医療装置などの重い上蓋用に最適。
スガツネ工業
ステンレス鋼製アシストヒンジ HG-JH210
扉をゆっくりおろせます。重量扉の開閉に際し、重さを軽減させるアシストヒンジです。ダンパー付きで扉が急に閉じるのを防止します(ダンパー有効角 約30°以上) 内蔵のねじりコイルばねとダンパーの併用により、開ける時も動きがとてもスムーズです。
よくあるご質問（FAQ）
アームを収納する部分に、ものを入れたりぶら下げたりしないでください。
・ストッパー付のクローザーを使用する場合、必ず戸当り（床付、壁付など）を併用してください。戸当りはクローザーのストッパーより先に当たる位置で、扉の中心より戸先側に取り付けてください。
