三次元調整機能付隠し蝶番 HES3D-120型
- 通常単価(税別)
- 5,031円
- 税込単価
- 5,534円
掘込深さが浅く（21mm）、扉や枠の掘込加工が簡単です。【特長】・ブラック色が...
詳細情報を確認する未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

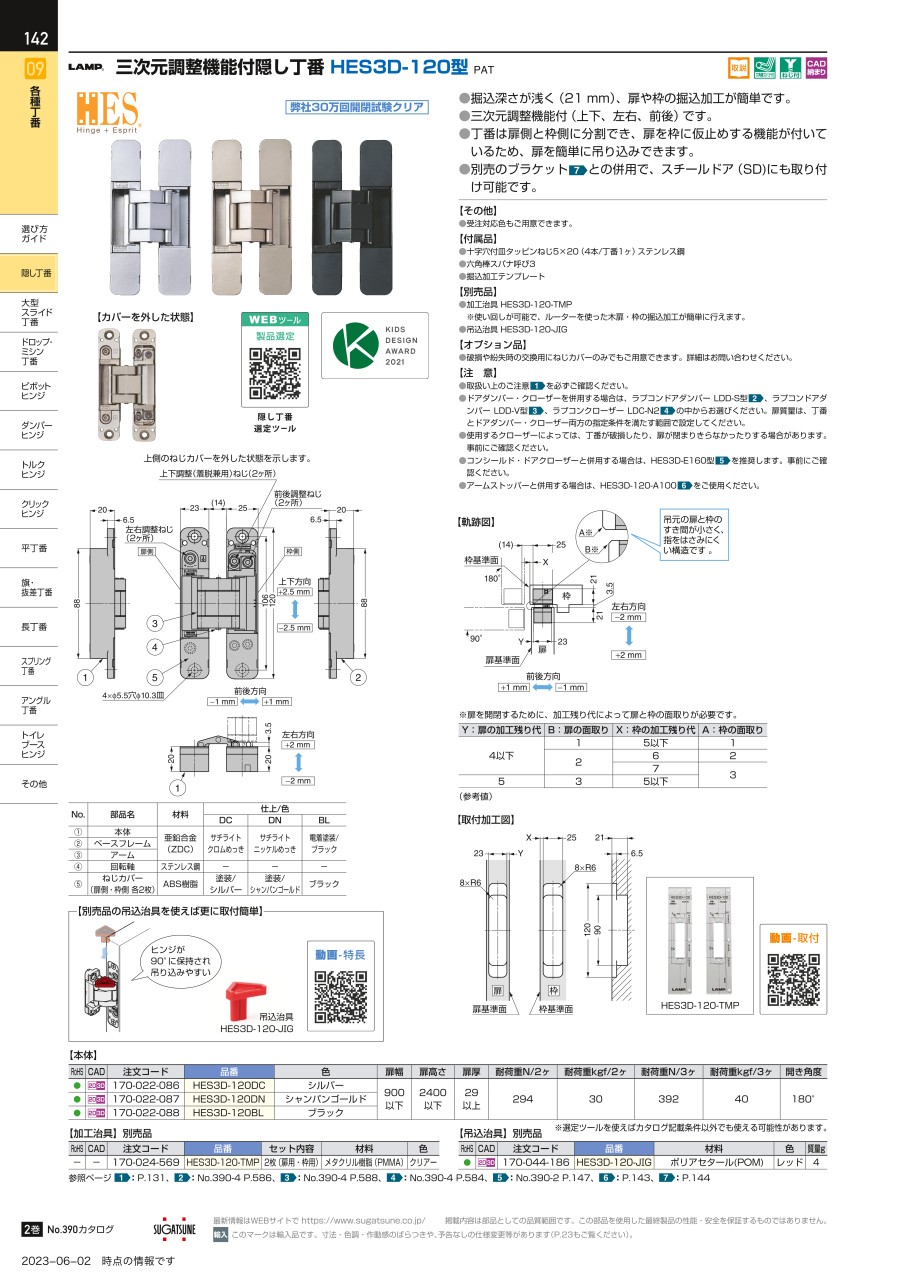

LAMP 三次元調整機能付隠し丁番 HES3D-120型の仕様
LAMP 三次元調整機能付隠し丁番 HES3D-120型 イメージ
LAMP 三次元調整機能付隠し丁番 HES3D-120型の寸法例
（単位：mm）
LAMP 三次元調整機能付隠し丁番 HES3D-120型 軌跡図
LAMP 三次元調整機能付隠し丁番 HES3D-120型 取付加工図
（単位：mm）
LAMP 三次元調整機能付隠し丁番 HES3D-120型 寸法図
| 型番 | 部品名 | 材料 | 仕上／色 | ||
|---|---|---|---|---|---|
| DC | DN | BL | |||
| （1） | 本体 | 亜鉛合金（ZDC） | サチライトクロムめっき | サチライトニッケルめっき | 焼付塗装／ブラック |
| （2） | ベースフレーム | 亜鉛合金（ZDC） | サチライトクロムめっき | サチライトニッケルめっき | 焼付塗装／ブラック |
| （3） | アーム | 亜鉛合金（ZDC） | サチライトクロムめっき | サチライトニッケルめっき | 焼付塗装／ブラック |
| （4） | 回転軸 | ステンレス鋼 | - | - | - |
| （5） | ねじカバー（扉側・枠側各2枚） | ABS樹脂 | サチライトクロムめっき | サチライトニッケルめっき | ブラック |
（単位：mm）
| 品番 | 色 | 扉幅 | 扉高さ | 扉厚 | 扉質量 | 扉質量 | 開き角度 |
|---|---|---|---|---|---|---|---|
| HES3D-120DC | シルバー | 900以下 | 2400以下 | 29以上 | 30kg以下/2ヶ | 40kg以下/3ヶ | 180° |
| HES3D-120DN | シャンパンゴールド | 900以下 | 2400以下 | 29以上 | 30kg以下/2ヶ | 40kg以下/3ヶ | 180° |
| HES3D-120BL | ブラック | 900以下 | 2400以下 | 29以上 | 30kg以下/2ヶ | 40kg以下/3ヶ | 180° |
注意・禁止事項
- ※ 使用するクローザーによっては、丁番が破損したり、扉が閉まりきらなかったりする場合があります。事前にご確認ください。
この商品の付属品
- 十字穴付皿タッピンねじ5×20（4本／丁番1ヶ）ステンレス鋼
- 六角棒スパナ呼び3
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,031円 ( 5,534円 ) | 4日目 |
5,031円 ( 5,534円 ) | 4日目 |
5,031円 ( 5,534円 ) | 3日目 |
詳細情報
基本情報
掘込深さが浅く（21mm）、扉や枠の掘込加工が簡単です。
【特長】
・ブラック色が新しく加わりました。
・上下、左右、前後方向の微調整が可能な三次元調整機能付きです。
・蝶番は扉側と枠側に分割でき、扉を枠に仮止めする機能が付いているため、扉を簡単に吊り込みできます。
・扉の垂れ下がりが少ない構造です。
【用途】
・建築ドア用に適用。
