マウンティングプレート 100-04A-W-32
- 通常単価(税別)
- 468円
- 税込単価
- 515円
【特長】・推奨ねじ：呼び径3.5タッピンねじ、または木ねじ（皿頭ねじは不可）。...
詳細情報を確認する100-04A-W-32の仕様・寸法情報
種類
蝶番関連部品
本体材料
鋼
取付穴タイプ
丸穴
取付方法
ねじ止め
長さ【範囲選択】(mm)
40.1～50
長さ(mm)
42
幅【範囲選択】(mm)
35.1～45
幅(mm)
41.5
用途
標準
本体仕上
サチライトクロムめっき/有色クロメート
商品情報
LAMP マウンティングプレート 100-04A-W-32の詳細
LAMP マウンティングプレート 100-04A-W-32 イメージ
- 材料：銅
- 仕上：サチライトクロムめっき／有色クロメート処理
- 質量：32.4g
LAMP マウンティングプレート 100-04A-W-32の寸法
（単位：mm）
LAMP マウンティングプレート 100-04A-W-32 寸法図
詳細情報
基本情報
【特長】
・推奨ねじ：呼び径3.5タッピンねじ、または木ねじ（皿頭ねじは不可）。
・かぶせ量調節および上下調節機構付（±1.5）。
・厚み：0mm（標準厚）。
・インセット仕様時のH寸法は、扉厚+17mmとなる。
・ただし、H160、170のインセット仕様時は扉厚+12mmとなる。

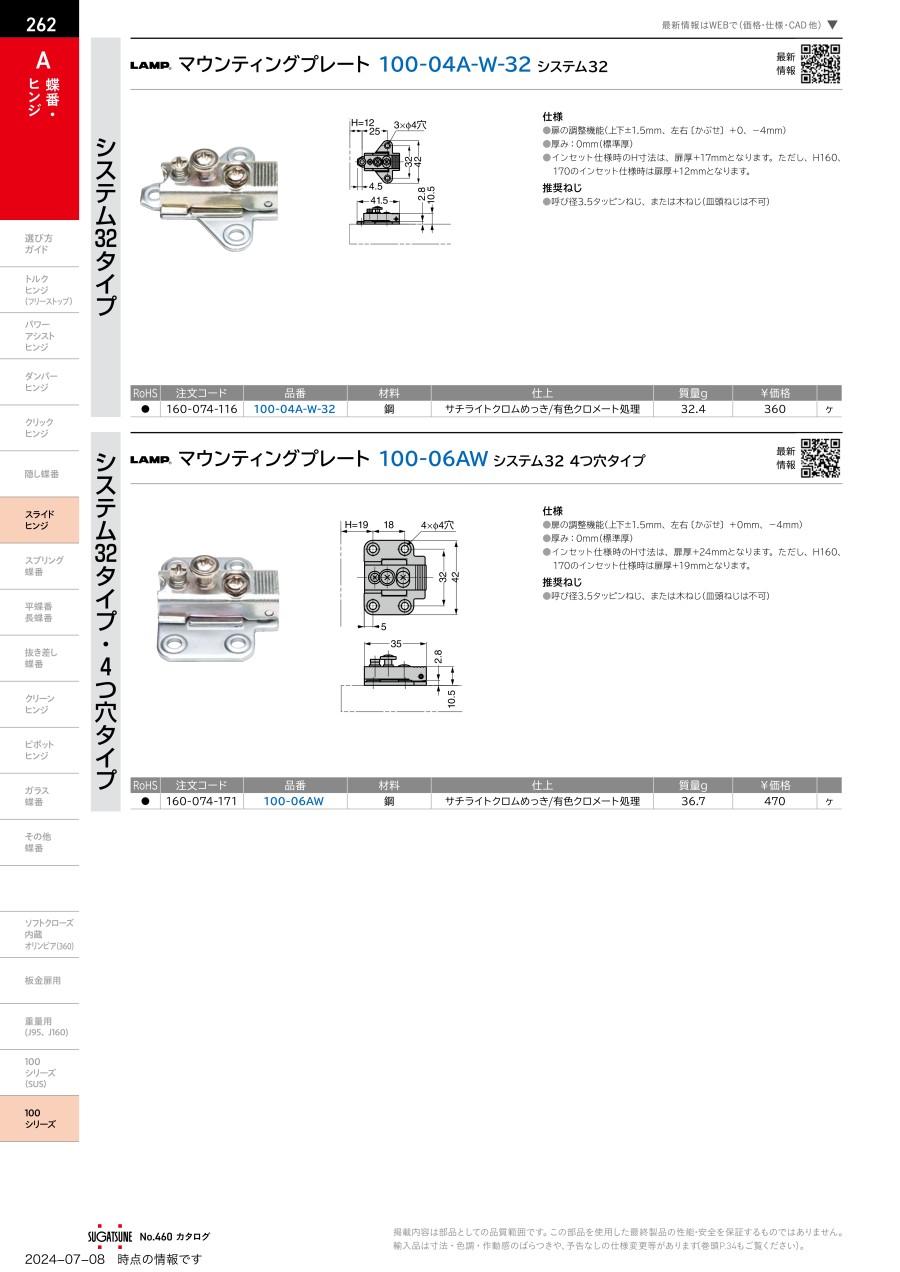

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
マウンティングプレート 100-04A-W-32の型番100-04A-W-32のページです。
型番100-04A-W-32に関する仕様情報を記載しております。
マウンティングプレート 100-04A-W-32のレビュー
洗浄台の扉
4
4.02021/04/05
蝶番が板金製なのに、この台座は鋳造？で強度十分。負荷が掛った場合に蝶番が変形しても、扉壁は破損しない設計のようです。
0人が参考にしています。
