マウンティングプレート 100-03A
- 通常単価(税別)
- 342円
- 税込単価
- 376円
かぶせ量調節機構付のマウンティングプレート 100-03A。【特長】・推奨ねじ...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
100-03Aの仕様・寸法情報
種類
[裏蝶番・スライド蝶番] 裏蝶番・スライド蝶番
本体材料
[亜鉛合金] 亜鉛合金/鋼
取付穴タイプ
丸穴
取付方法
ねじ止め
付加機能
その他
長さ【範囲選択】(mm)
40.1～50
長さ(mm)
41.5
幅【範囲選択】(mm)
～25
幅(mm)
17.5
用途
標準
本体仕上
ニッケルめっき/有色クロメート
注文コード
160-074-083
商品情報
外形図
規格表
| 型 番 | 材 料 | 仕 上 | 質量g |
|---|---|---|---|
| 100-03A | 亜鉛合金（ZDC）/鋼 | ニッケルめっき/有色クロメート処理 | 27.8 |
詳細情報
基本情報
かぶせ量調節機構付のマウンティングプレート 100-03A。
【特長】
・推奨ねじ：呼び径3.5タッピンねじ、または木ねじ（皿頭ねじは不可）。
・厚み：0mm（標準厚）。
・インセット仕様時のH寸法は、扉厚+17mm。
※ただし、H160、H170のインセット仕様時は扉厚+12mm。

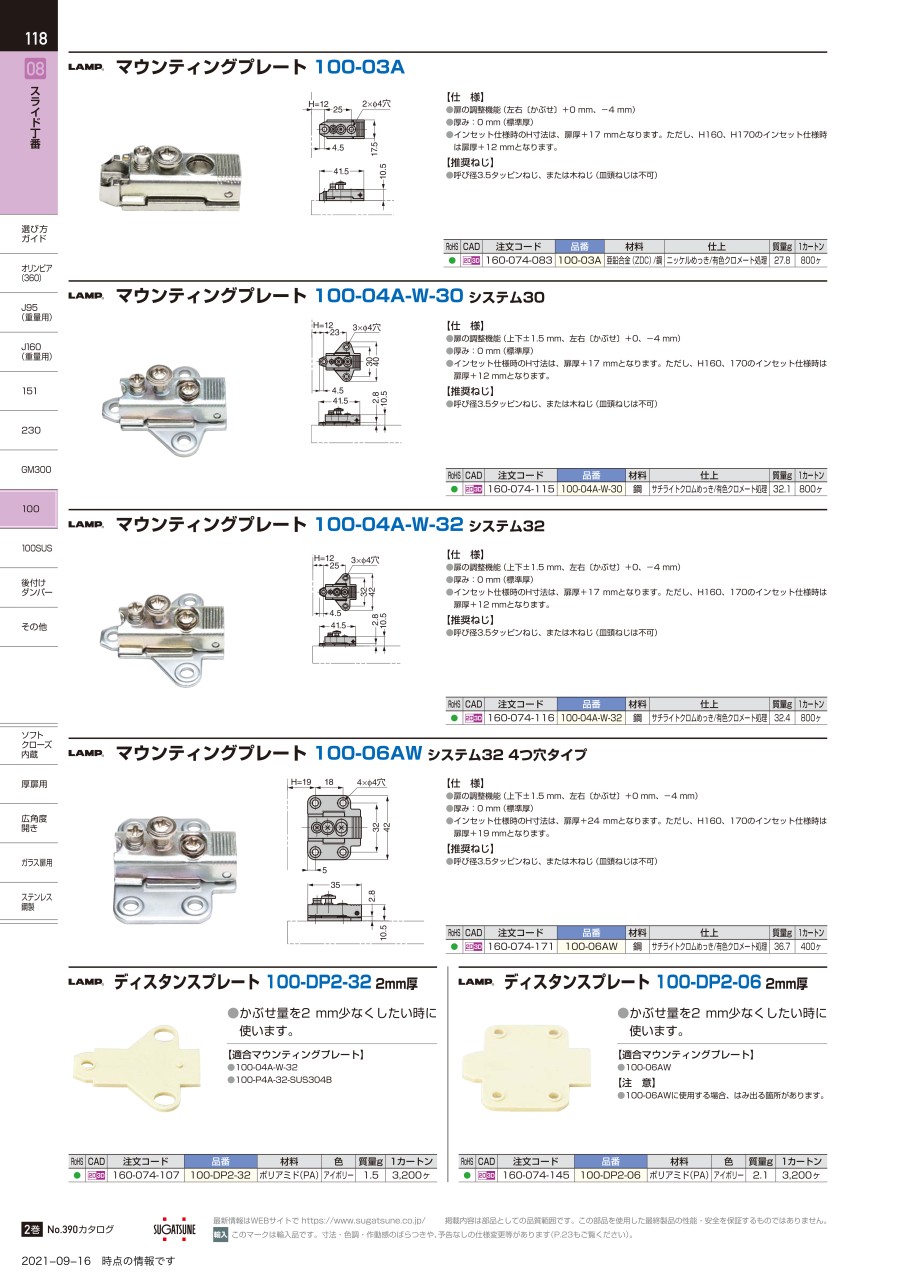

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
マウンティングプレート 100-03Aの型番100-03Aのページです。
型番100-03Aに関する仕様情報を記載しております。
